Blister Multifunktionsrahmendübel MFR 10-100 SB TX

Für bündiges Versenken im Holzbau

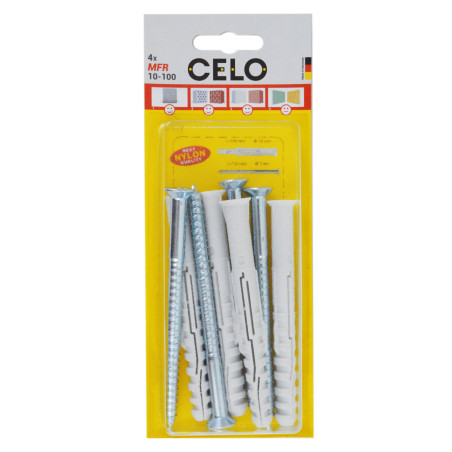

Produktbild Blister MFR 10-100 Senkbunddübel mit TX-Senkkopfschraube

Produktbild Mulitfunktionsrahmendübel MFR 10

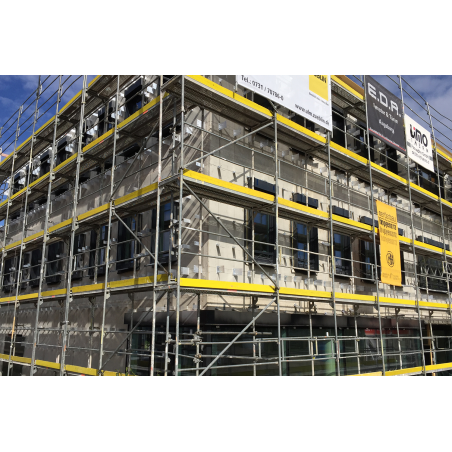

Anwendungsbild Mulifunktionsrahmendübel MFR

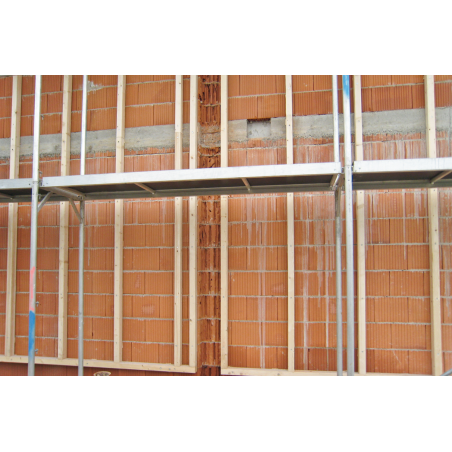

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

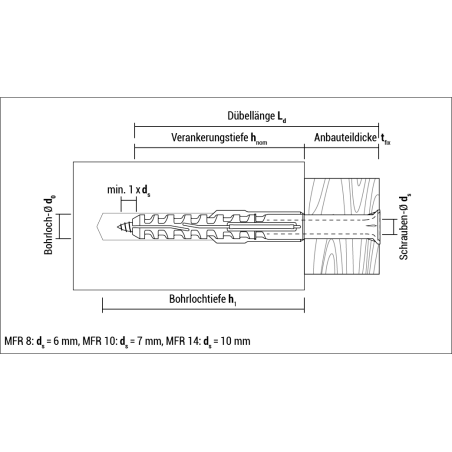

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

510100MFRST4

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Kopftyp Schraube Head:

Senkkopf

Material Schraube :

Stahl

Antrieb Drive:

TX40

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Dübellänge [mm] L_d:

100

Schraubendurchmesser [mm] d_s:

Anbauteildicke [mm] t_fix:

50/30

Kopfdurchmesser [mm] d_h:

Bohrlochtiefe [mm] h₁:

60/80

Verankerungstiefe [mm] h_nom:

50/70

Stück x:

Verpackungsart:

Blister

EAN:

4250438933654

Downloads

Artikelbezeichnung

510100MFRST4

1 Set beinhaltet:

1 x Rahmendübel MFR 10x100 Senkbund
1 x Senkkopfschraube 7x105 TX, galv. verz.

Der Multifunktionsrahmendübel MFR 10-100 mit Senkbunddübel und Senkkopfschraube in verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Mit seinen zwei Setztiefen von 50 mm und 70 mm ist der MFR für sehr flexible Installationen geeignet. Der MFR 10 ist auch für den Einbau in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR 10-100 haben Sie die Möglichkeit Anbauteile mit einer Dicke von 50 oder 30 mm zu installieren. Dadurch sparen Sie Kosten in Ihrem Lager und auch auf der Baustelle, denn Sie können eine Dübellänge für verschiedene Anwendungen verwenden.

Verpackt im praktischen Blister. Jeder Blister enthält 4 Dübel und 4 Schrauben.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Metallwinkel, Schienen
Konsolen
Hängeschränke
Wandverkleidungen/Paneele
Kanthölzer
Handläufe
Tore, Türen
Bilder

Vorteile und Produktbeschreibung

Vorteile:

Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.

Geeignete Untergründe
