Blister Multifunktionsrahmendübel MFR 8-80 SB TX

Für bündiges Versenken im Holzbau

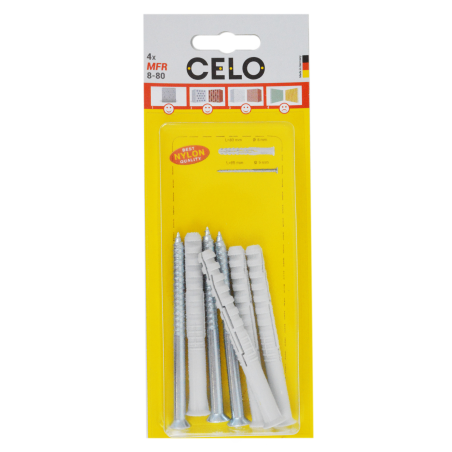

Produktbild Blister MFR 8-80 Senkbunddübel mit TX-Senkkopfschraube

Produktbild Mulitfunktionsrahmendübel MFR 8 Senkbunddübel mit TX-Senkkopfschraube, galvanisch verzinkt

Anwendungsbild Mulifunktionsrahmendübel MFR

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

5880MFRST4

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Kopftyp Schraube Head:

Senkkopf

Material Schraube :

Stahl

Antrieb Drive:

TX30

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Bohrlochtiefe [mm] h₁:

Verankerungstiefe [mm] h_nom:

Dübellänge [mm] L_d:

Schraubendurchmesser [mm] d_s:

Anbauteildicke [mm] t_fix:

Kopfdurchmesser [mm] d_h:

Stück x:

Verpackungsart:

Blister

EAN:

4250438933593

Downloads

Artikelbezeichnung

5880MFRST4

1 Set beinhaltet:

1 x Senkkopfschraube 6x85 TX, galv. verz.
1 x Rahmendübel MFR 8x80 Senkbund

Der Multifunktionsrahmendübel MFR 8-80 mit Senkbunddübel und Senkkopfschraube in verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Mit seiner geringen Setztiefe von 50 mm ist der MFR für sehr flexible Installationen geeignet. Der MFR 8 ist auch für den Einbau in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR 8-80 haben Sie die Möglichkeit Anbauteile mit einer Dicke von 30 mm zu installieren.

Verpackt im praktischen Blister. Jeder Blister enthält 4 Dübel und 4 Schrauben.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Metallwinkel, Schienen
Konsolen
Hängeschränke
Wandverkleidungen/Paneele
Kanthölzer
Handläufe
Tore, Türen
Bilder

Vorteile und Produktbeschreibung

Vorteile:

Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.

Geeignete Untergründe
