Multifunktionsrahmendübel MFR SB 10-160 TX, Senkbund, Senkkopfschraube, galv. verz.

Für bündiges Versenken im Holzbau

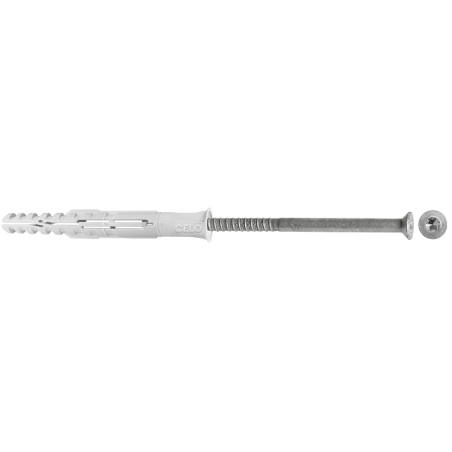

Produktbild Mulitfunktionsrahmendübel MFR 10

Anwendungsbild Mulifunktionsrahmendübel MFR

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

910160MFRST

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Kopftyp Schraube Head:

Senkkopf

Material Schraube :

Stahl

Antrieb Drive:

TX40

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Dübellänge [mm] L_d:

160

Schraubendurchmesser [mm] d_s:

Kopfdurchmesser [mm] d_h:

Bohrlochtiefe [mm] h₁:

60/80

Verankerungstiefe [mm] h_nom:

50/70

Anbauteildicke [mm] t_fix:

110/90

Stück x:

Verpackungsart:

Box

EAN:

4001990519523

Downloads

Video

Artikelbezeichnung

910160MFRST

1 Set beinhaltet:

1 x Senkkopfschraube 7x165 TX, galv. verz.
1 x Rahmendübel MFR 10x160 Senkbund

Der Multifunktionsrahmendübel MFR 10-160 mit Senkbunddübel und Senkkopfschraube in verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Mit seinen zwei Setztiefen von 50 mm und 70 mm ist der MFR für sehr flexible Installationen geeignet. Der MFR 10 ist auch für den Einbau in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR 10-160 haben Sie die Möglichkeit Anbauteile mit einer Dicke von 110 oder 90 mm zu installieren. Dadurch sparen Sie Kosten in Ihrem Lager und auch auf der Baustelle, denn Sie können eine Dübellänge für verschiedene Anwendungen verwenden.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Tore, Türen
Metallwinkel, Schienen
Kragarme
Hängeschränke
Wandverkleidungen/Paneele
Rahmenbefestigungen
Kanthölzer
Handläufe

Vorteile und Produktbeschreibung

Vorteile:

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen

Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.
Für saubere Holzmontagen - Senkbunddübel mit Senkkopfschraube perfekt bündig versenkbar

Geeignete Untergründe
