Multifunktionsrahmendübel MFR SB 14-140 TX, Senkbund, Senkkopfschraube, galv. verz.

Für bündiges Versenken im Holzbau

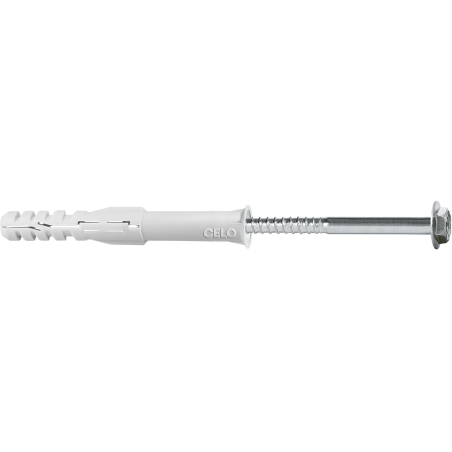

Produktbild Mulitfunktionsrahmendübel MFR 14 Senkbunddübel mit TX-Senkkopfschraube, galvanisch verzinkt

Anwendungsbild Mulifunktionsrahmendübel MFR

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

914140MFRST

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Antrieb Drive:

TX50

Kopftyp Schraube Head:

Senkkopf

Material Schraube :

Stahl

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Bohrlochtiefe [mm] h₁:

Verankerungstiefe [mm] h_nom:

Dübellänge [mm] L_d:

140

Schraubendurchmesser [mm] d_s:

Anbauteildicke [mm] t_fix:

Kopfdurchmesser [mm] d_h:

21.5

Stück x:

Verpackungsart:

Box

EAN:

4001990518977

Downloads

Video

Artikelbezeichnung

914140MFRST

1 Set beinhaltet:

1 x Senkkopfschraube 10x145 TX, galv. verz.
1 x Rahmendübel MFR 14x140 Senkbund

Der Multifunktionsrahmendübel MFR 14-140 mit Senkkopfdübel und Senkschraube in verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR 14-140 haben Sie die Möglichkeit Anbauteile mit einer Dicke von bis zu 70 mm zu installieren.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Tore, Türen
Metallwinkel, Schienen
Kragarme
Hängeschränke
Wandverkleidungen/Paneele
Rahmenbefestigungen
Kanthölzer
Handläufe

Vorteile und Produktbeschreibung

Vorteile:

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen

Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.
Für saubere Holzmontagen - Senkbunddübel mit Senkkopfschraube perfekt bündig versenkbar

Geeignete Untergründe
