Multifunktionsrahmendübel MFR SB 8-120 TX, Senkbund, Senkkopfschraube, galv. verz.

Für bündiges Versenken im Holzbau

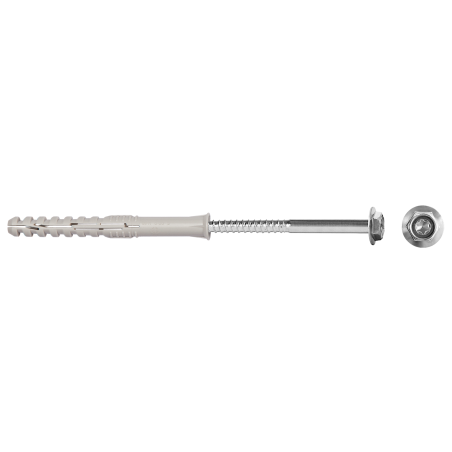

Produktbild Mulitfunktionsrahmendübel MFR 8 Senkbunddübel mit TX-Senkkopfschraube, galvanisch verzinkt

Anwendungsbild Mulifunktionsrahmendübel MFR

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

98120MFRST

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Kopftyp Schraube Head:

Senkkopf

Material Schraube :

Stahl

Antrieb Drive:

TX30

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Bohrlochtiefe [mm] h₁:

Verankerungstiefe [mm] h_nom:

Dübellänge [mm] L_d:

120

Schraubendurchmesser [mm] d_s:

Anbauteildicke [mm] t_fix:

Kopfdurchmesser [mm] d_h:

Stück x:

Verpackungsart:

Box

EAN:

4250438906870

Downloads

Video

Artikelbezeichnung

98120MFRST

1 Set beinhaltet:

1 x Senkkopfschraube 6x125 TX, glav. verz.
1 x Rahmendübel MFR 8x120 Senkbund

Der Multifunktionsrahmendübel MFR SB 8-120 TX mit Senkbunddübel und Senkkopfschraube in galvanisch verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der Multifunktionsrahmendübel MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Außerdem ist der MFR 8 für die Verwendung in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das reduziert Kosten in der Lagerhaltung und spart Zeit auf der Baustelle. Die einheitliche Setztiefe von 50 mm erleichtert den Einbau unterschiedlicher Dübellängen. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR SB 8-120 TX haben Sie die Möglichkeit ein Anbauteil bis 70 mm zu montieren.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Tore, Türen
Metallwinkel, Schienen
Kragarme
Hängeschränke
Wandverkleidungen/Paneele
Rahmenbefestigungen
Kanthölzer
Handläufe

Vorteile und Produktbeschreibung

Vorteile:

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen

Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.
Für saubere Holzmontagen - Senkbunddübel mit Senkkopfschraube perfekt bündig versenkbar

Geeignete Untergründe
