Multifunktionsrahmendübel MFR SB 10-240 SSKS, Senkbund, Sechskantschr. mit angepr. Scheibe, galv. verz.

Für den Holzbau mit erhöhtem Anpressdruck

Produktbild Mulitfunktionsrahmendübel MFR 10

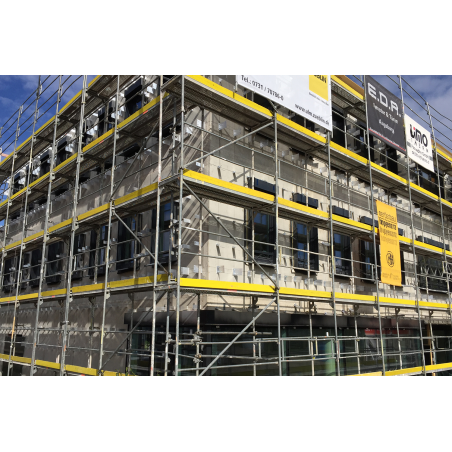

Anwendungsbild Mulifunktionsrahmendübel MFR

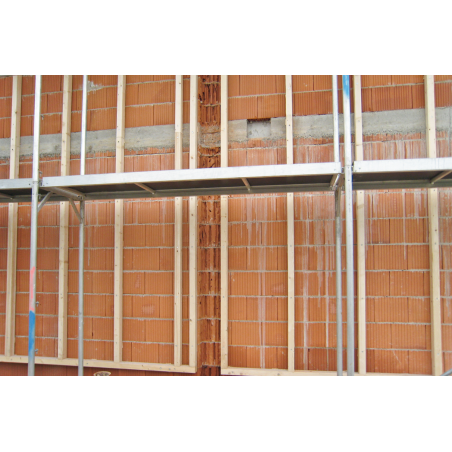

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

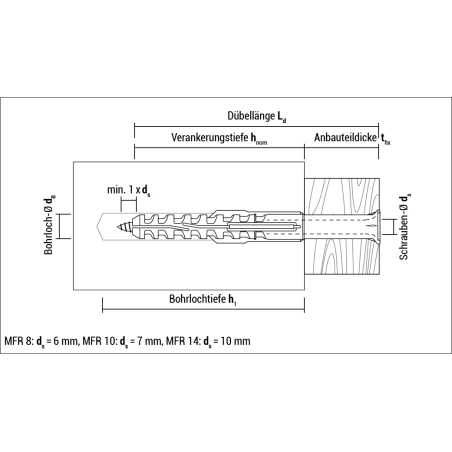

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

910240MFRSB50

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Antrieb Drive:

SW13/TX40

Material Schraube :

Stahl

Kopftyp Schraube Head:

Sechskantkopf mit angepresster Scheibe

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Dübellänge [mm] L_d:

240

Schraubendurchmesser [mm] d_s:

Scheibe :

Bohrlochtiefe [mm] h₁:

60/80

Verankerungstiefe [mm] h_nom:

50/70

Anbauteildicke [mm] t_fix:

190/170

Stück x:

Verpackungsart:

Box

EAN:

4250438931186

Downloads

Artikelbezeichnung

910240MFRSB50

1 Set beinhaltet:

1 x MFR Sechskantschraube 7x245 SSK mit angepr. Scheibe, galv. verz.
1 x Rahmendübel MFR 10x240 Senkbund

Der Multifunktionsrahmendübel MFR 10-240 mit Senkbunddübel und Sechskantschraube mit angepresster Scheibe in verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Mit seinen zwei Setztiefen von 50 mm und 70 mm ist der MFR für sehr flexible Installationen geeignet. Der MFR 10 ist auch für den Einbau in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR 10-240 haben Sie die Möglichkeit Anbauteile mit einer Dicke von 190 oder 170 mm zu installieren. Dadurch sparen Sie Kosten in Ihrem Lager und auch auf der Baustelle, denn Sie können eine Dübellänge für verschiedene Anwendungen verwenden.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Tore, Türen
Metallwinkel, Schienen
Kragarme
Hängeschränke
Wandverkleidungen/Paneele
Rahmenbefestigungen
Kanthölzer

Vorteile und Produktbeschreibung

Vorteile:

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen

Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.

Geeignete Untergründe
