Multifunktionsrahmendübel MFR 10-60 SB SSKS

Für den Holzbau mit erhöhtem Anpressdruck

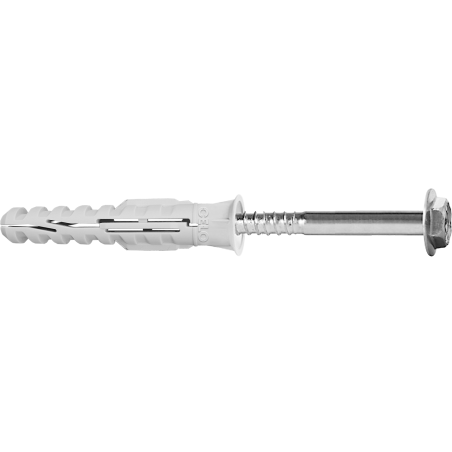

Produktbild Multifunktionsrahmendübel MFR 10-60 Senkbunddübel mit Sechskantschraube mit angepresster Scheibe

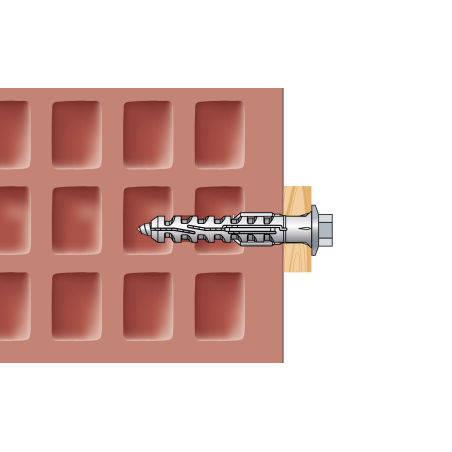

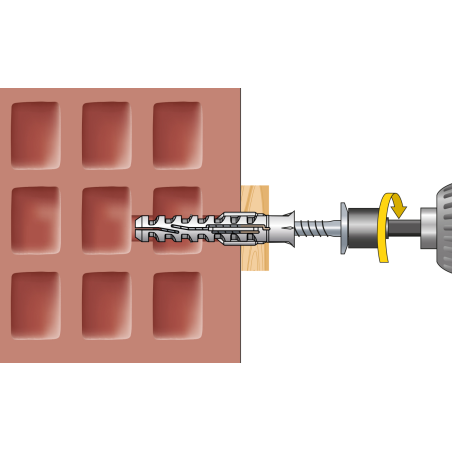

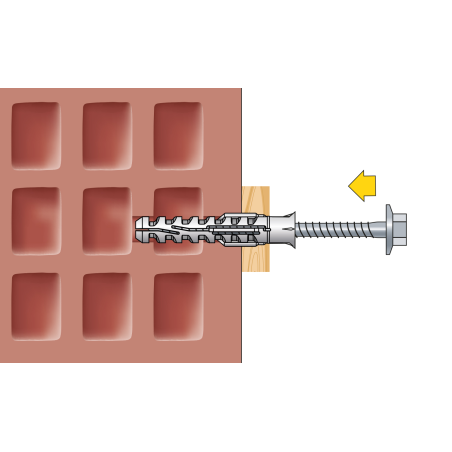

Anwendungsbild Mulifunktionsrahmendübel MFR

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

91060MFRSB

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Antrieb Drive:

SW13/TX40

Material Schraube :

Stahl

Kopftyp Schraube Head:

Sechskantkopf mit angepresster Scheibe

Dübelausführung :

Senkbund

Bohrlochdurchmesser [mm] d₀:

Bohrlochtiefe [mm] h₁:

Verankerungstiefe [mm] h_nom:

Dübellänge [mm] L_d:

Schraubendurchmesser [mm] d_s:

Anbauteildicke [mm] t_fix:

Scheibe :

Stück x:

Verpackungsart:

Box

EAN:

4250438933524

Downloads

Artikelbezeichnung

91060MFRSB

1 Set beinhaltet:

1 x Sechskantschraube 7x65 SSK mit Scheibe, galv. verzinkt
1 x Rahmendübel MFR 10x60 Senkbund

Der Multifunktionsrahmendübel MFR 10-60 mit Senkbunddübel und Sechskantschraube mit angepresster Scheibe in verzinkter Ausführung ist für alle gängigen Untergründe zugelassen. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Mit seiner geringen Setztiefe von 50 mm ist der MFR für sehr flexible Installationen geeignet. Der MFR 10 ist auch für den Einbau in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Senkbunddübel gewährleistet ein sauberes Versenken im Anbauteil. Mit dem MFR 10-60 haben Sie die Möglichkeit Anbauteile mit einer Dicke von 10 mm zu installieren.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Metallwinkel, Schienen
Konsolen
Hängeschränke
Wandverkleidungen/Paneele
Kanthölzer
Handläufe
Tore, Türen
Bilder

Vorteile und Produktbeschreibung

Vorteile:

Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.

Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.

Geeignete Untergründe
