Multifunktionsrahmendübel MFR 10-60 FB SSKS

Ideal für den Metallbau

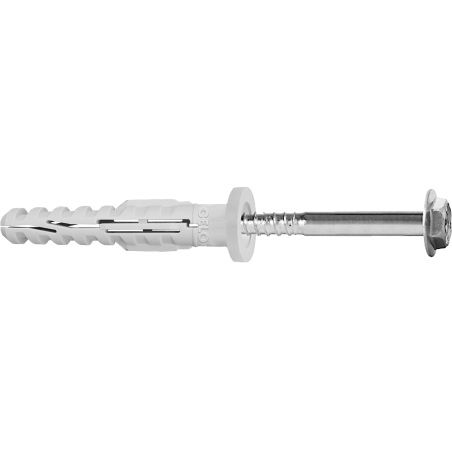

Produktbild Multifunktionsrahmendübel MFR 10-60 Flachbunddübel mit Sechskantschraube mit angepresster Scheibe

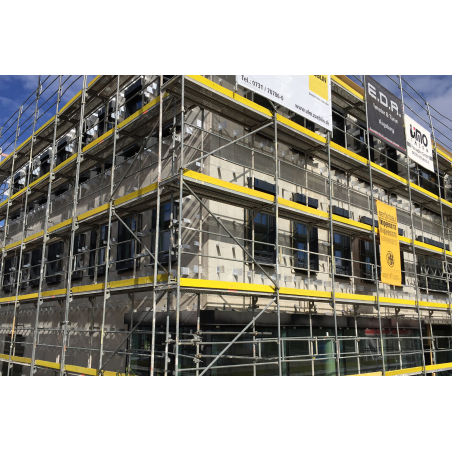

Anwendungsbild Mulifunktionsrahmendübel MFR

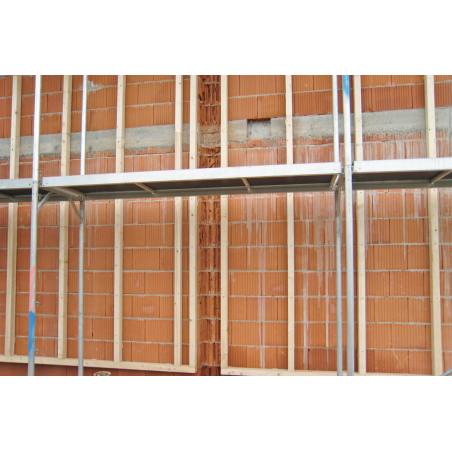

Anwendungsbild 2 Mulifunktionsrahmendübel MFR

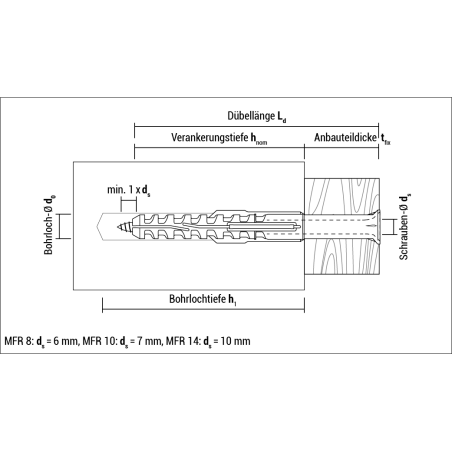

DE - Technische Zeichnung Multifunktionsrahmendübel MFR

A Zurück zur Übersicht

Artikelnummer:

91060MFRFB

Beschichtung :

Galvanisch verzinkt

Material :

Nylon

Antrieb Drive:

SW13/TX40

Material Schraube :

Stahl

Kopftyp Schraube Head:

Sechskantkopf mit angepresster Scheibe

Dübelausführung :

Flachbund

Bohrlochdurchmesser [mm] d₀:

Bohrlochtiefe [mm] h₁:

Verankerungstiefe [mm] h_nom:

Dübellänge [mm] L_d:

Schraubendurchmesser [mm] d_s:

Anbauteildicke [mm] t_fix:

Scheibe :

Stück x:

Verpackungsart:

Box

EAN:

4250438933548

Downloads

Artikelbezeichnung

91060MFRFB

1 Set beinhaltet:

1 x Sechskantschraube 7x65 SSK mit Scheibe, galv. verzinkt
1 x Rahmendübel MFR 10x60 Flachbund

Der Multifunktionsrahmendübel MFR 10-60 mit Flachbund und Sechskantschraube mit angepresster Scheibe aus galvanisch verzinktem Stahl ist für alle gängigen Untergründe zugelassen. Der Multifunktionsrahmendübel MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Außerdem ist der MFR 10 für die Verwendung in Spannbetonhohlplatten zugelassen. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das reduziert Kosten in der Lagerhaltung und spart Zeit auf der Baustelle. Die einheitliche Setztiefe von 50 mm erleichtert den Einbau unterschiedlicher Dübellängen. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Flachbunddübel verhindert Kontakt-Korrosion. Mit dem MFR SB 10-60 haben Sie die Möglichkeit ein Anbauteil bis 10 mm zu montieren.

Anwendungsbeispiele

Fassadenunterkonstruktionen aus Holz und Metall
Fenster- und Türrahmen
Brandschutztüren
Metallwinkel, Schienen
Konsolen
Hängeschränke
Wandverkleidungen/Paneele
Kanthölzer
Handläufe
Tore, Türen
Bilder

Vorteile und Produktbeschreibung

Vorteile:

Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.
Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien

Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.
Flachbund verhindert Kontakt-Korrosion zwischen Schraube und Metall – ideal für Fassadenunterkonstruktionen aus Metall

Geeignete Untergründe
