Blister Hohlblockrahmendübel HBR 10-135 TX 40 mit Senkkopfschraube, galv.verz

VERALTETE ARTIKELNUMMER
Der Spezialist für Rahmenbefestigungen in Lochbaustoffen mit ETA Bewertung

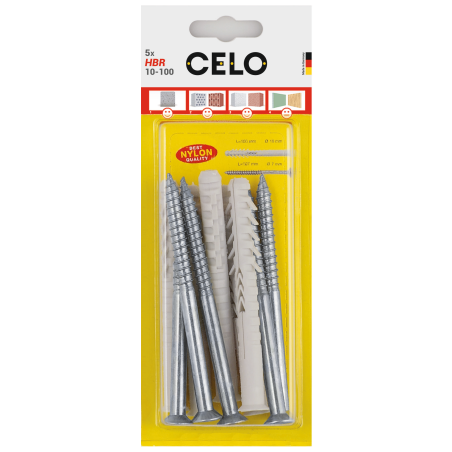

Produktbild Blister Hohlblockrahmendübel HBR mit Senkkopfschraube PZ

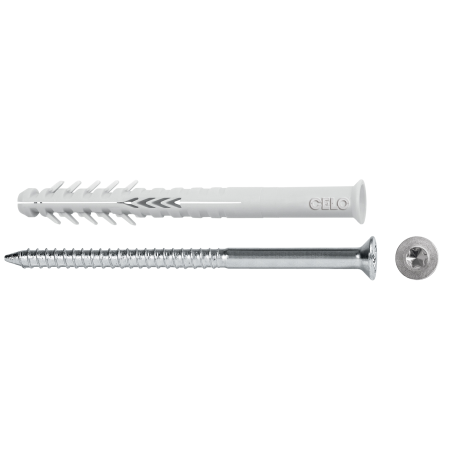

Produktbild Hohlblockrahmendübel HBR mit Senkkopfschraube TX
Montagebild HBR 1
Montagebild HBR 2
Montagebild HBR 3
Montagebild HBR 4

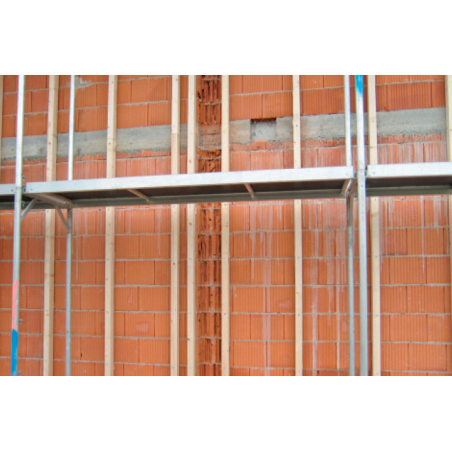

Anwendungsbild Hohlblockrahmendübel HBR: Fassadenunterkonstruktion aus Holz an Ziegel

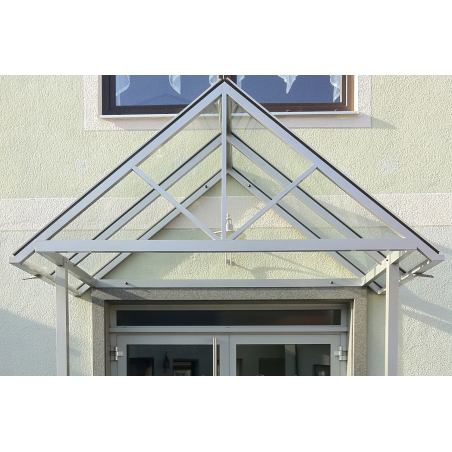

Anwendungsbild Hohlblockrahmendübel HBR: Vordach über einem Eingang an einer Außenfassade

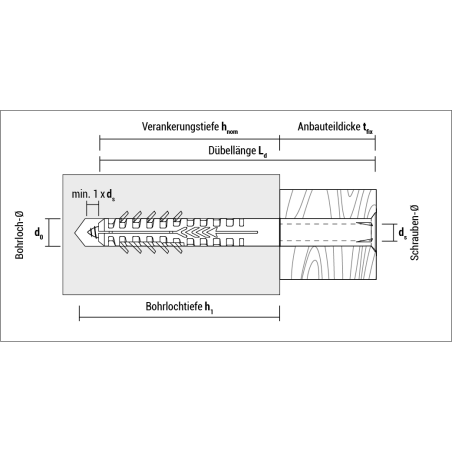

DE - Technische Zeichnung Hohlblockrahmendübel HBR
A Zurück zur Übersicht
Artikelnummer:
510135HBRST5
Beschichtung :
Galvanisch verzinkt
Material :
Nylon
Kopftyp Schraube Head:
Senkkopf
Material Schraube :
Stahl
Antrieb Drive:
TX40
Dübelausführung :
Senkbund
Bohrlochdurchmesser [mm] d0:
10
Bohrlochtiefe [mm] h1:
100
Verankerungstiefe [mm] hnom:
90
Dübellänge [mm] Ld:
135
Schraubendurchmesser [mm] ds:
7
Anbauteildicke [mm] tfix:
45
Schraubenlänge [mm] Ls:
142
Stück x:
5
Verpackungsart:
Blister
EAN:
4001990500552
Alternatives Produkt 910135HBR
Downloads
Artikelbezeichnung
510135HBRST5
1 Set beinhaltet:
  • 5 x Senkkopfschraube 7x140 TX, galv. verz.
  • 5 x Hohblockrahmendübel HBR 10x135

Der Blister Hohlblockrahmendübel HBR 10-135 mit seiner großen Setztiefe ist geradezu prädestiniert für Befestigungen in Lochbaustoffen (Hochlochziegel, Lochsteine etc.). Sein langer Spreizbereich und die hohe Spreizfähigkeit erzeugen hohe Haltewerte. Zehn Halterippen an der Dübelspitze verhindern das Verdrehen im Bohrloch. Der Hohlblock-Rahmendübel HBR 10 ist in Kombination mit der beiliegenden galvanisch-verzinkten Senkkopf-Sicherheitsschraube (TX 40) ETA-zugelassen.

Der praktische Blister beinhaltet 5 Dübel zusammen mit 5 Sicherheitsschrauben für Ihre individuellen Projekte.

Anwendungsbeispiele
  • Fassadenunterkonstruktionen aus Holz und Metall
  • Fenster- und Türrahmen
  • Kanthölzer
  • Tore, Türen
  • Hängeschränke
  • Metallwinkel, Schienen
  • Fenster
Vorteile und Produktbeschreibung

Vorteile:

  • Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.
Geeignete Untergründe
eta
Geeignete Untergründe mit Zulassung
Hochlochziegel
Hochlochziegel
Kalksand-Lochstein
Kalksand-Lochstein
Kalksand-Vollstein
Kalksand-Vollstein
Hohlblockstein aus Leichtbeton
Hohlblockstein aus Leichtbeton
Weitere geeignete Untergründe
Porenbeton
Porenbeton
Vollstein aus Leichtbeton
Vollstein aus Leichtbeton
Beton
Beton
Diese Produkte könnten Sie auch interessieren
Montageanleitung

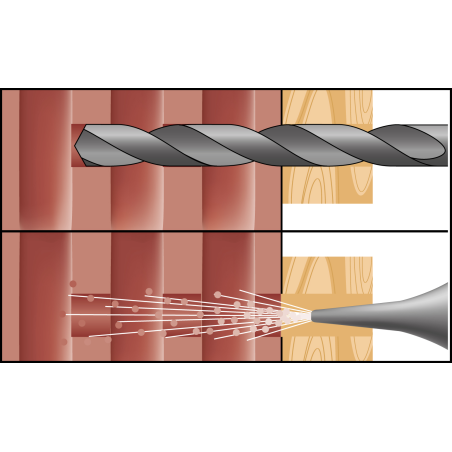

Montagebild HBR 1

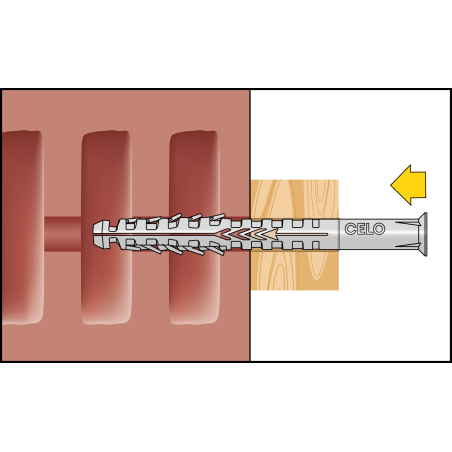

Montagebild HBR 2

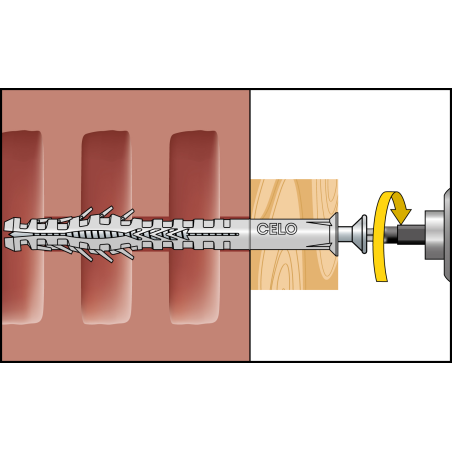

Montagebild HBR 3

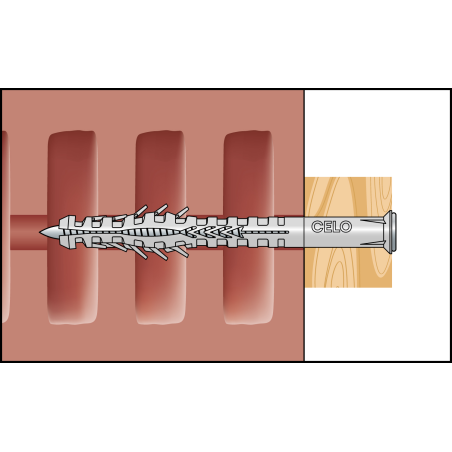

Montagebild HBR 4
