Schnellverschluss-Rohrschelle RIF 60

Metallschelle mit Schnellverschluss mit EPDM Einlage und Doppelgewinde M8/M10
Produktbild Schnellverschlussrohrschelle RIF

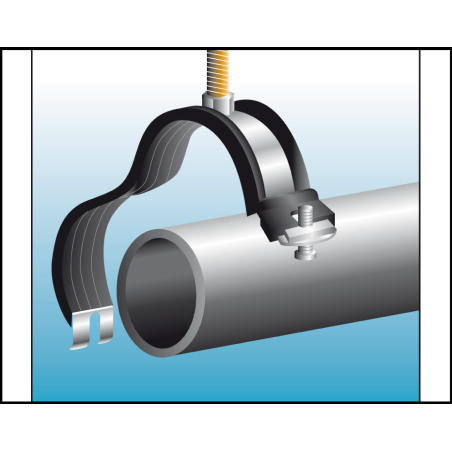

Montagebild RIF 1

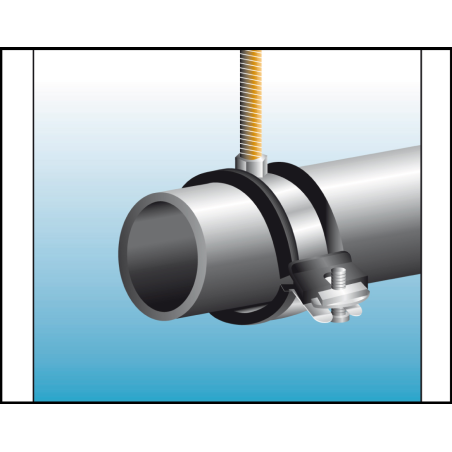

Montagebild RIF 2

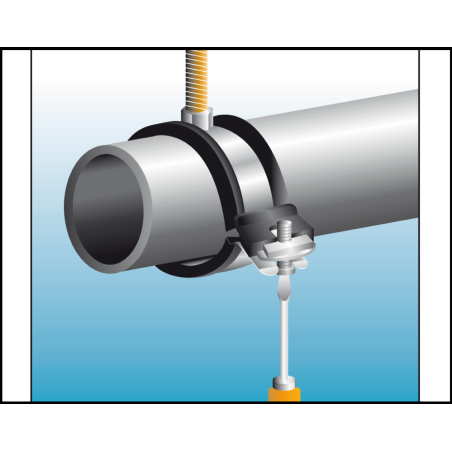

Montagebild RIF 3

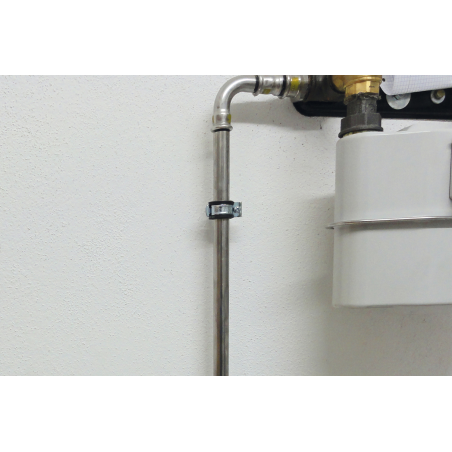

Anwendungsbild Schnellverschlussrohrschelle RIF: RIF befestigt ein Metallrohr

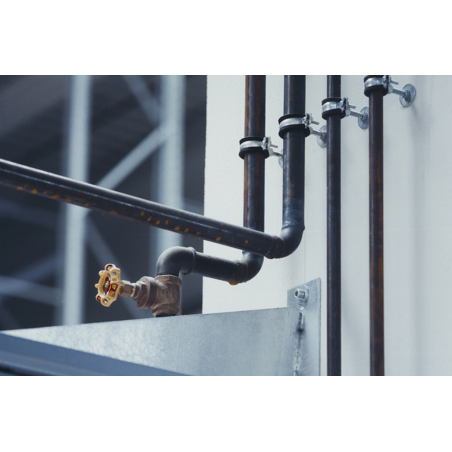

Anwendungsbild Schnellverschlussrohrschelle RIF: Befestigung von Rohrleitungen mit Hilfe von RIF und einer Gewindestange an der Wand

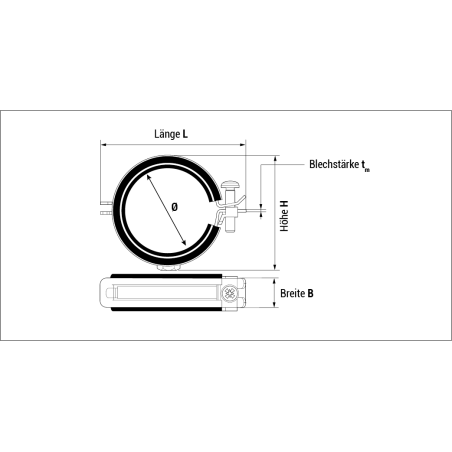

DE - Technische Zeichnung Schnellverschlussrohrschelle RIF
A Zurück zur Übersicht
Artikelnummer:
960RIF
Anschlussgewinde thc:
M8+M10
Material :
Stahl + EPDM-Einlage
Länge [mm] L:
94
Durchmesser [mm] Ø:
60
Breite [mm] B:
20
Höhe [mm] H:
95
Innendurchmesser [mm] di:
57-60
Stück x:
10
Verpackungsart:
Box
EAN:
8421814433877
Downloads
Artikelbezeichnung
960RIF
Mit der Schnellverschluss-Rohrschelle RIF 60 kann die Installationszeit gegenüber Standardschellen mit zwei Schrauben um 30% gesenkt werden. Schallisolierung durch die EPDM Einlage. Die Rohrschelle RIF ist durch ihre Temperaturbeständigkeit von -50°C bis +110°C ideal für die Montage von Warmwasser- und Heizungsleitungen geeignet.
Anwendungsbeispiele
  • Heizungsrohre
  • Stahlrohre
  • Kupferrohre
  • PVC-Rohre
Vorteile und geeignete Untergründe

Vorteile:

  • EPDM Einlage: (schall-) isoliert gemäß DIN 4109
  • Nicht brennbar gemäß DIN 4102, Klasse B2
  • Schnelle Installation: -30 % Installationszeit gegenüber Standardschellen mit zwei Schrauben
  • Solide Verschweißung der Mutter
  • Mutter mit M8 und M10 Gewinde für höhere Flexibilität
  • Temperaturbeständig von -50°C bis +110°C, für Warmwasser- und Heizungsleitungen geeignet
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
