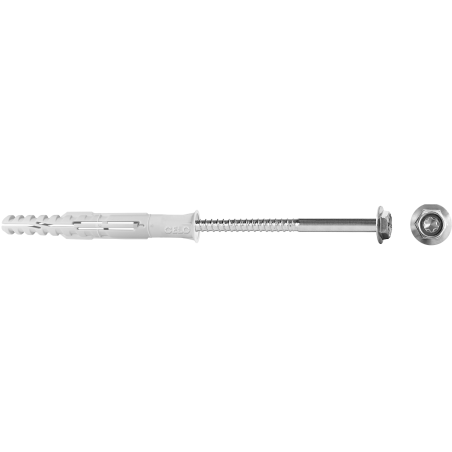

Multifunktionsrahmendübel MFR FB 10-115 SSKS, Flachbund, Sechskantschr. mit angepr. Scheibe, galv. verz.

Ideal für den Metallbau
MFR Rahmendübel
Montagebild MFR FB SSKS 1
Montagebild MFR FB SSKS 1
Montagebild MFR FB SSKS 2
Montagebild MFR FB SSKS 2
Montagebild MFR FB SSKS 3
Montagebild MFR FB SSKS 3
Montagebild MFR FB SSKS 4
Montagebild MFR FB SSKS 4
Anwendungsbild Mulifunktionsrahmendübel MFR
Anwendungsbild Mulifunktionsrahmendübel MFR
Anwendungsbild 2 Mulifunktionsrahmendübel MFR
Anwendungsbild 2 Mulifunktionsrahmendübel MFR
DE - Technische Zeichnung Multifunktionsrahmendübel MFR
DE - Technische Zeichnung Multifunktionsrahmendübel MFR
A Zurück zur Übersicht
Artikelnummer:
910115MFRFB
Beschichtung :
Galvanisch verzinkt
Material :
Nylon
Antrieb Drive:
SW13/TX40
Material Schraube :
Stahl
Kopftyp Schraube Head:
Sechskantkopf mit angepresster Scheibe
Dübelausführung :
Flachbund
Bohrlochdurchmesser [mm] d0:
10
Dübellänge [mm] Ld:
115
Schraubendurchmesser [mm] ds:
7
Scheibe :
19
Bohrlochtiefe [mm] h1:
60/80
Verankerungstiefe [mm] hnom:
50/70
Anbauteildicke [mm] tfix:
65/45
Stück x:
50
Verpackungsart:
Box
EAN:
4250438936730
Artikelbezeichnung
910115MFRFB
Dieser Artikel besteht aus je 50 Produkten von:
  • 1 x Rahmendübel MFR 10x115 Flachbund
  • 1 x Sechskantschraube 7x120 SSK mit angepr. Scheibe, blau verz.

Der Multifunktionsrahmendübel MFR 10-115 mit Flachbund und Sechskantschraube mit angepresster Scheibe aus galvanisch verzinktem Stahl ist für alle gängigen Untergründe geeignet. Der MFR ermöglicht die universelle Montage von Fassadenunterkonstruktionen sowie Holz- und Metallteilen. Mit seinen zwei Setztiefen von 50 mm und 70 mm ist der MFR für sehr flexible Installationen geeignet. Der lange Spreizbereich und die frühzeitige Spreizung durch seitliche Balken sorgen für zuverlässigen und sicheren Halt. Dübel und Schraube sind vormontiert, das ermöglicht eine schnelle Installation. Der Dübel besteht aus hochwertigem und alterungsbeständigem Nylon. Der Flachbunddübel verhindert Kontakt-Korrosion. Mit dem MFR 10-115 haben Sie die Möglichkeit Anbauteile mit einer Dicke von 65 oder 45 mm zu installieren. Dadurch sparen Sie Kosten in Ihrem Lager und auch auf der Baustelle, denn Sie können eine Dübellänge für verschiedene Anwendungen verwenden.

Anwendungsbeispiele
  • Fassadenunterkonstruktionen aus Holz und Metall
  • Fenster- und Türrahmen
  • Brandschutztüren
  • Tore, Türen
  • Metallwinkel, Schienen
  • Kragarme
  • Hängeschränke
  • Wandverkleidungen/Paneele
  • Rahmenbefestigungen
  • Kanthölzer
  • Handläufe
Vorteile und Produktbeschreibung

Vorteile:

  • Ein universeller Rahmendübel für die Montage von Fassadenunterkonstruktionen sowie Anbauteilen aus Holz und Metall für alle gängigen Untergründe
  • Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
  • Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
  • Vormontierte Schrauben (bis Größe 14x140) sparen Zeit auf der Baustelle.
  • Hochwertiges Material für lange Lebensdauer - aus witterungs-, UV- und alterungsbeständigem Nylon „Made in Germany“.
  • Flachbund verhindert Kontakt-Korrosion zwischen Schraube und Metall – ideal für Fassadenunterkonstruktionen aus Metall.
Geeignete Untergründe
eta
Geeignete Untergründe mit Zulassung
Beton
Beton
Vollziegel
Vollziegel
Kalksand-Vollstein
Kalksand-Vollstein
Spannbetonhohlplatten
Spannbetonhohlplatten
Porenbeton
Porenbeton
Hochlochziegel
Hochlochziegel
Kalksand-Lochstein
Kalksand-Lochstein
Hohlblockstein aus Leichtbeton
Hohlblockstein aus Leichtbeton
Weitere geeignete Untergründe
Vollstein aus Leichtbeton
Vollstein aus Leichtbeton
Naturstein
Naturstein
Diese Produkte könnten Sie auch interessieren
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
Schritt 4
