Rahmendübel im Vergleich
Vorteile auf einen Blick
Die zugelassenen Multifunktionsrahmendübel von CELO, auch Fassaden- oder Langschaftdübel genannt, bestehen aus einem Kunststoffkörper mit optimierter Spreizgeometrie. Wird als zweite Komponente die auf den Dübel abgestimmte Schraube eingeschraubt, garantiert dies sicheren Halt und hohe Lasten sowie die schnelle Montage von hinterlüfteten Fassaden, Fassadenunterkonstruktionen uvm.
ETA-zugelassene Befestigung nach EAD 330284-00-0604 (früher: ETAG 020)
Feuerwiderstands-Klasse F90 - siehe ETA (Europäisch Technische Bewertung / Zulassung)
Zugelassen für alle gängigen Untergründe u.a. Porenbeton, Beton, Ziegel, Kalksandstein
Zugelassen auch für Spannbeton-Hohlplatten
Dübel hergestellt in Deutschland (Aichach, Bayern)
hochqualitatives, alterungs-, witterungs-, und UV-beständiges Nylon
Zwei Setztiefen 50 und 70 mm für vielfältige Anwendungen
Breites Sortiment an Schrauben:
• galvanisch verzinkt
• nichtrostender Stahl A4
• feuerverzinkt HD
Zwei Dübelvarianten:
• Senkbund: sauberes Versenken im Holzbau
• Flachbund: keine Kontakt-Korrosion im Metallbau
Zeit- und Kostenersparnis: Dübel und Schraube für schnelle Montage vormontiert
Langer Spreizbereich und frühe Spreizung durch seitliche Balken sorgen für sicheren Halt
Kostenose Bemessungssoftware "MFR frameplug design" für Unterkonstruktion / hinterlüftete Fassade
Laden Sie hier den kostenlosen Übersichtsflyer "MFR-Rahmendübel" vom Hersteller herunter.
Sehen Sie alle Produktabmessungen, Varianten und Lastwerte auf einen Blick:
Rahmendübel: Typen, Anwendung und Bezeichnungen

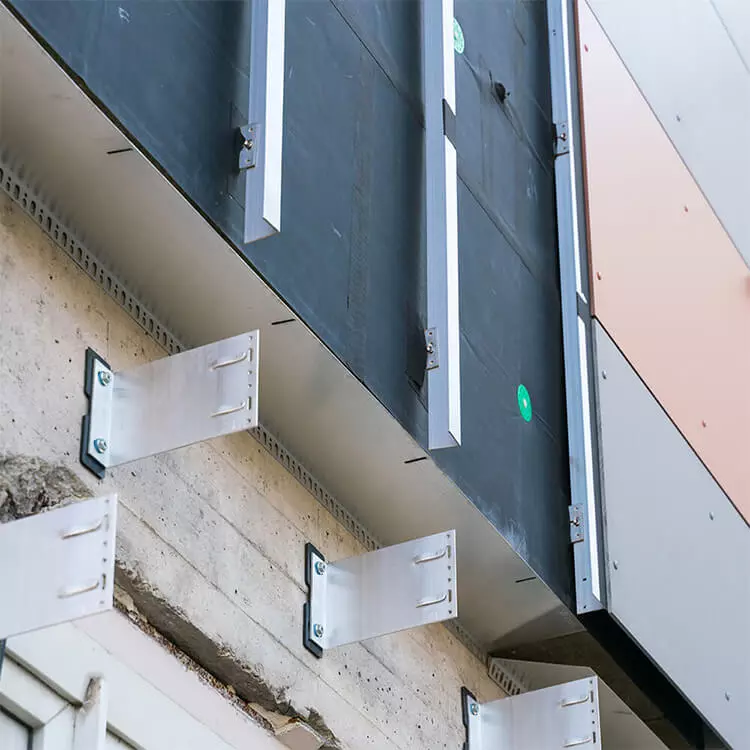

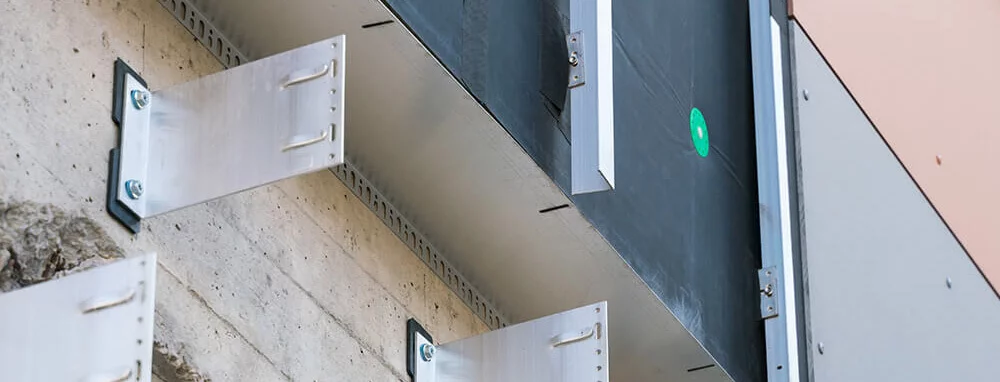

Die Wahl des passenden Rahmen- bzw. Langschaftdübel oder Fassadendübels richtet sich nach der Art der Anwendung. Für Holz- und Metallbau kommen unterschiedliche Typen der Fassadendübeln zum Einsatz. Sie werden für Decken- oder Dachunterkonstruktionen, Fassadenbefestigungen, Profile, Fenster- und Türrahmen sowie für hinterlüftete Fassaden genutzt. Die Variante SB SSKS vereint die Vorteile der beiden anderen Typen: die angepresste Scheibe sorgt für eine erhöhte Auflagefläche im Holzbau.

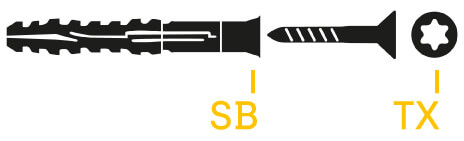

1.
Universelle Rahmenbefestigung
Multifunktions-Rahmendübel MFR SB TX
ermöglicht ein bündiges Versenken in Fassaden-Unterkonstruktionen

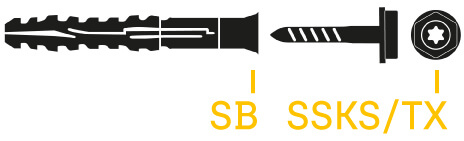

2.
Für Holz-Unterkonstruktionen
Multifunktions-Rahmendübel MFR SB SSKS
sorgt für einen erhöhten Anpressdruck im Holzbau

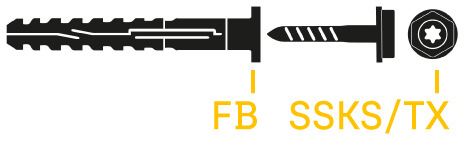

3.
Ideal für Metallkonstruktionen
Multifunktions-Rahmendübel MFR FB SSKS
verhindert Kontaktkorrosion bei Metallkonstruktionen und im Metallbau
Verzinkt, feuerverzinkt oder Edelstahl?
Material / Verzinkung Schraube
Des Weiteren unterscheiden sich Rahmendübel nicht nur in Dübel- und Schraubenausführung, sondern auch in Material (Stahl oder Edelstahl) und Verzinkung (Stahl verzinkt, Stahl feuerverzinkt) der beigelegten oder für eine schnelle Montage vormontierten Schraube.
Stahl: galvanisch verzinkt
- Trockenen Innenräume
Nichtrostender Stahl A4
- Trockene Innenräume
- Feuchträume (Bäder)
- Im Freien (auch Industrieumgebung und Meeresnähe)
Stahl: feuerverzinkt HD (hot-dipped)
- Trockene Innenräume
- Erhöhte Korrosionsbeständigkeit
1. Stahl: galvanisch verzinkt
- Trockenen Innenräume
2. Nichtrostender Stahl A4
- Trockene Innenräume
- Feuchträume (Bäder)
- Im Freien (auch Industrieumgebung und Meeresnähe)
3. Stahl: feuerverzinkt HD (hot-dipped)
- Trockene Innenräume
- Erhöhte Korrosionsbeständigkeit
| Multifunktionsrahmendübel MFR im Vergleich | ||||||
|---|---|---|---|---|---|---|
| Kurzbezeichnung | Ausführung: Dübel- und Schraubentyp | Anwendung | Erhältliche Schrauben-Ø [mm] | Erhältliche Varianten | Europäisch-Technische Zulassung / Bewertung (ETA) | |
| MFR SB TX | Senkbunddübel mit TX-Senkkopfschraube | Holzbau | 8, 10, 14 | • galvanisch verzinkt •nichtrostender Stahl A4• HD feuerverzinkt (hot-dipped) | Ja, außer feuerverzinkte Variante | |
| MFR SB SSKS | Senkbunddübel mit Sechskantschraube mit angepresster Scheibe | Holzbau | 8, 10, 14 | • galvanisch verzinkt •nichtrostender Stahl A4• HD feuerverzinkt (hot-dipped) | Ja, außer feuerverzinkte Variante | |
| MFR FB SSKS | Flachbunddübel mit Sechskantschraube mit angepresster Scheibe | Metallbau | 8, 10, 14 | • galvanisch verzinkt •nichtrostender Stahl A4 | Ja | |
| Multifunktionsrahmendübel MFR im Vergleich | ||||||
|---|---|---|---|---|---|---|
| MFR SB TX | MFR SB SSKS | MFR FB SSKS | ||||
| Holzbau | Holzbau | Metallbau | ||||
| Schrauben-Ø 8, 10, 14 | Schrauben-Ø 8, 10, 14 | Schrauben-Ø 8, 10, 14 | ||||
| Varianten• galv. verz. • A4• HD | Varianten• galv. verz. • A4• HD | Varianten• galv. verz. • A4 | ||||
| ETA-ZulassungJa, außer HD | ETA-ZulassungJa, außer HD | ETA-ZulassungJa | ||||
Bedarf individuell berechnen
Mit der neuen Bemessungssoftware "Frameplug Design" berechnen Sie selbst, wie viele Multifunktionsrahmendübel MFR Sie für die Befestigung von Fassadenunterkonstruktionen benötigen - und das gemäß der neuesten Richtlinien (EAD 330284-00-0604 und TR 064).
- Hervorragende Visualisierung der Ergebnisse und vielfältige Möglichkeiten
- Berücksichtigung von Holz- und Metallunterkonstruktionen, Bemessung verschiedener Fassadenaufbauten
- Flexibilität beim Fassadenaufbau: Eingabe von bis zu 4 Lattenebenen (waagrechte/senkrechte)
- Wahl der Dämmungsdicke und Anordnung der Dämmung (unter oder zwischen der Lattung oder ohne Dämmung)
- Optimal als Bemessungshilfe für Statiker, Handwerker oder Endanwender
Besonderheiten der CELO MFR-Rahmendübel
Rahmendübel bieten höchste Qualität und Befestigungssicherheit in nahezu allen Baustoffen. Der lange Spreizbereich des Dübels sorgt für eine sichere Verankerug und macht den Langschaftdübel universell einsetzbar.
CELO verfügt über mehr als 60 Jahre Erfahrung in der Dübeltechnik und exportiert in 80 Länder weltweit. Mit dem Multifunktionsrahmendübel MFR hat CELO einen Premium-Dübel entwickelt, der zu 100% in Deutschland gefertig wird und dessen einzigartige Geometrie starken Halt gewährleistet und perfekt auf die mitgelieferte Schraube abgestimmt ist. Die Multifunktionsrahmendübel von CELO bestehen aus hochwertigem alterungs- witterungs- und UV-beständigen Nylon und werden im CELO-Werk in Aichach (Deutschland) gefertigt. Von der Entwicklung bis über die Produktion und den Versand der Dübel können wir so höchste Qualität sicherstellen.

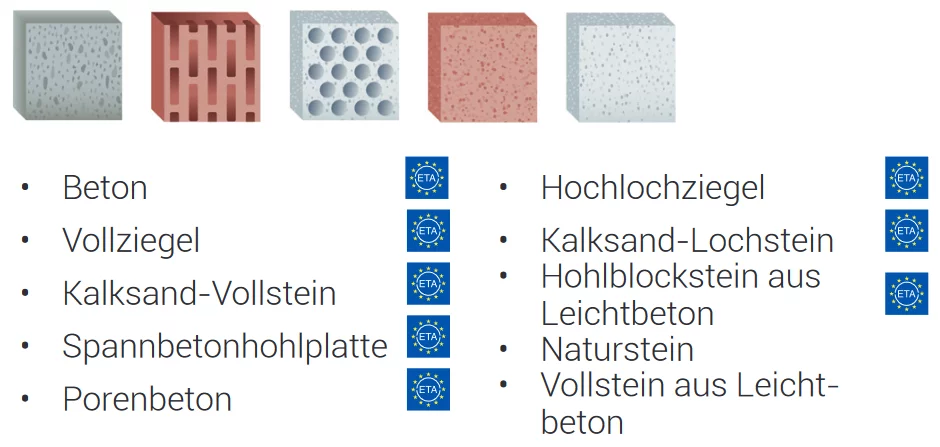

ETA-Bewertung/Zulassung
bestätigt die hohe Qualität und Eignung für eine Vielzahl an Untergründen, beispielsweise Mauerwerk, Beton und Spannbetonhohlplatten.
Zwei Setztiefen für hohe Flexibilität
durch die Setztiefen 50 und 70 mm bei MFR mit Schrauben-Ø 10 können unterschiedlich starke Latten ETA-konform befestigt werden. Hier geht es zur Zulassung.
Für wen eignen sich Rahmendübel?
Für Heimwerker
Im privaten Bereich zeigen Rahmendübel Ihre Vielseitigkeit:
Sie fragen sich, wie Sie Hängeschränke, Fernsehhalterungen, Rankgitter, schwere Regale, Schiebetüren oder Garderoben am Besten befestigen?
Für welche Anwendungen sich der praktische Multifunktionsrahmendübel MFR genau eignet, wie schnell er zu montieren ist und inwiefern Dübel nachhaltig sein können, erfahren Sie hier:
Für Geschäftspartner
Rahmendübel werden aufgrund ihrer Zuverlässigkeit in großen Mengen auf Baustellen z.B. für Fassadenunterkonstruktionen, Holzbau, Innenausbau, Fenster- und Türmontage eingesetzt.
Entdecken Sie hier unsere Extras für Business-Partner wie unsere Fassaden-Bemessungssoftware und Referenzen von Großprojekten weltweit, die mit dem Multifunktionsrahmendübel MFR realisiert wurden:
FAZIT
Rahmendübel sind in unterschiedlichen Ausführungen erhältlich, je nachdem ob sie im Holz- oder Metallbau, im Innen- oder Außenbereich zum Einsatz kommen sollen. Das umfassende Rahmendübel-Sortiment an Multifunktionsrahmendübeln MFR von CELO deckt diese Anwendungsbereiche ab. Durch die drei Varianten MFR SB TX (Dübel + Schraube mit Senkbund), MFR SB SSKS (Dübel Senkbund + Schraube mit angepresster Scheibe) und MFR FB SSKS (Dübel Flachbund + Schraube mit angepresster Scheibe) eignet sich das Fassadendübel-Sortiment ideal für Fassadenunterkonstruktionen aus Holz- und Metall, Klimageräte, Fensterbefestigung uvm.
Die Europäisch Technische Zulassung / Bewertung (ETA) bestätigt die hohe Qualität und Eignung für Beton, Mauerwerk, Kalksandstein, Porenbeton und alle relevanten Baustoffe. Die hohe Flexibililtät bei der Anwendung macht den MFR-Rahmendübel zum Produkt der Wahl bei im privaten und geschäftlichen Bereich.
Nutzen Sie die Möglichkeit, den Hersteller-Flyer "Multifunktionsrahmendübel MFR" kostenlos herunterzuladen.
Fassadenberechnungen können mit der kostenlosen Software "MFR Frameplug Design" vom Hersteller inkl. Lattung und Windlasten nach neusten Normen vorgenommen werden. Hier können Sie die Software kostenlos herunterladen und in vollem Umfang nutzen.
Haben Sie Fragen zu Ihrer Anwendung? Unser technisches Beratungsteam steht Ihnen zur Seite und beantwortet Ihre Fragen zu Anwendungen, Lastwerten, geeigneten Baustoffen und dem Rahmendübelsortiment von CELO.
