ResiTHERM® 37/120 M12, 2 Stück im Set inkl. Injektionsmörtel ResiFIX VY300SF, nichtrostender Stahl A4

ETA-zugelassenes Abstandsmontagesystem für Lochsteine - schnell, zuverlässig und thermisch getrennt!
Produktbild Abstandsmontagesystem ResiTHERM 37/120 M12
Produktbild Injektionsmörtel ResiFIX VY 300 SF, Vinylester mit zwei Mischdüsen

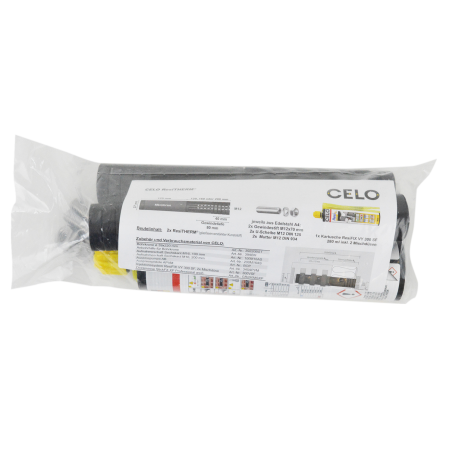

Verpackungsfoto Beutel Abstandsmontagesystem ResiTHERM 120 Rückseite
Verpackungsfoto Beutel Abstandsmontagesystem ResiTHERM 120 Vorterseite
Montagebild ResiTHERM 1
Montagebild ResiTHERM 2
Montagebild ResiTHERM 3
Montagebild ResiTHERM 4
Montagebild ResiTHERM 5
Montagebild ResiTHERM 6
Montagebild ResiTHERM 7
Montagebild ResiTHERM 8
Montagebild ResiTHERM 9
Anwendungsbild Abstandsmontagesystem ResiTHERM: Befestigung einer Terassenmarkise am gedämmten Lochstein
Anwendungsbild Abstandsmontagesystem ResiTHERM: Befestigung eines Vordachs am gedämmten Lochziegel
Anwendungsbild Abstandsmontagesystem ResiTHERM: Fassadenschnitt zeigt das Product, Dämmung und Lochstein von der Seite
DE - Technische Zeichnung ResiTHERM RTH
A Zurück zur Übersicht
Artikelnummer:
120RTH2
Material :
Nylon
Anschlussgewinde thc:
M12
Bohrlochdurchmesser [mm] d0:
39-40
Bohrlochtiefe [mm] h1:
130
Verankerungstiefe [mm] hnom:
125
Dübellänge [mm] Ld:
245
Geeignete Dämmstoffdicke [mm] e:
80-120
Anbauteildicke [mm] tfix:
22
Einschraubtiefe [mm] Is:
min. 35
Stück x:
1
Verpackungsart:
Folienbeutel
EAN:
4250438917302
Artikelbezeichnung
120RTH2
Artikelset (vormontiert) 1 Set bestehend aus jeweils:
  • 2 x U-Scheibe für M12, DIN 125, A4
  • 2 x Mutter M12, DIN 934, A4
  • 2 x Gewindestift für ResiTHERM, M12x70, DIN913, A4
  • 1 x Injektionsmörtel ResiFIX VY300SF, 280ml, 2 Mischdüsen
  • 2 x ResiTHERM Länge 120 mit Gewinde

Der ResiTHERM® 37/120 M12 ist die perfekte ETA-zugelassene Lösung für schwere Abstandsmontagen an der gedämmten Fassade. Er ist der Spezialist für die Befestigungen von Markisen, Vordächer, französische Balkone, Geländer, Satellitenschüsseln usw. in gedämmten Fassaden in Lochstein oder Porenbeton. Bei der Montage entsteht nahezu keine Wärmebrücke durch den robusten glasfaserverstärkten Kunststoffkörper.

Das 80 mm tiefe Innengewinde bewirkt eine ideale thermische Trennung und erlaubt zugleich eine große Einschraubtiefe des Gewindestifts. Der Gewindestift (M12), die Mutter und Unterlegscheibe sind aus nichtrostendem Stahl A4 für dauerhaften Korrosionsschutz. M12 ist die üblichste Gewindegröße für Markisen, Vordächer, französische Balkone usw. Das Spezialmembran sorgt für eine gleichmäßige Verteilung des Verbundmörtels (abgestimmt auf ResiFIX VY) für hohe Anwendungssicherheit. Der massive Stützkörper aus glasfaserverstärktem und alterungsbeständigem Hochleistungskunststoff gewährleistet auch bei hohen Lasten langfristige Sicherheit. ResiTHERM® 37/120 ist individuell ablängbar um bis zu 40 mm (jede Markierung auf dem Stützkörper 10 mm).

Gebrauchsfertiges Produkt erhältlich in drei Standardlängen: 37/120, 37/160 und 37/200 mm für die gängigsten Dämmstoffdicken.

Made in Germany.

Anwendungsbeispiele
  • Markisen
  • Vordächer
  • Satellitenschüsseln
  • Sonnensegel
  • Französische Balkone
  • Geländer
  • Anbaukonstruktionen
  • Fenstergitter
Vorteile und geeignete Untergründe

Vorteile:

  • Die perfekte Lösung für schwere Abstandsmontagen in Lochstein
  • Hervorragende thermische Trennung, faktisch wärmebrückenfreie Befestigung
  • Hohe Lasten im Lochstein
  • Zeit- und Kostenersparnis durch einfache und schnelle Montage
  • Spezialist für Befestigungen von Markisen, Vordächer, französische Balkone, Geländer, Satellitenschüsseln usw.
  • Geeignet für Dämmstoffdicken bis zu 200 mm
  • Gebrauchsfertiges Produkt: verfügbar in drei Standardlängen

Einsatzbereiche:

  • Hochlochziegel
  • Kalksand-Lochstein
  • Porenbeton
  • Kalksand-Vollstein
  • Vollziegel
  • Beton
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schritt 5
Schritt 6
Schritt 7
Schritt 8
Schritt 9
