ResiTHERM® 37/160 M12, 2 Stück im Set inkl. Injektionsmörtel ResiFIX VY300SF, nichtrostender Stahl A4

ETA-zugelassenes Abstandsmontagesystem für Lochsteine - schnell, zuverlässig und thermisch getrennt!

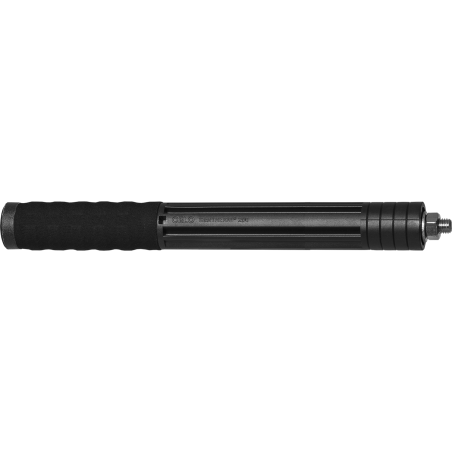

Produktbild Abstandsmontagesystem ResiTHERM 37/160 M12
Produktbild Injektionsmörtel ResiFIX VY 300 SF, Vinylester mit zwei Mischdüsen
Verpackungsfoto Beutel Abstandsmontagesystem ResiTHERM 160 Rückseite

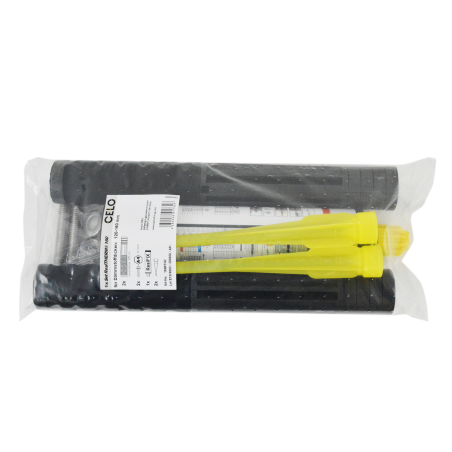

Verpackungsfoto Beutel Abstandsmontagesystem ResiTHERM 160 Vorderseite

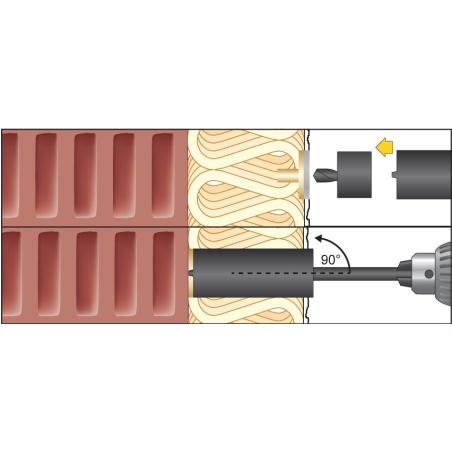

Montagebild ResiTHERM 1

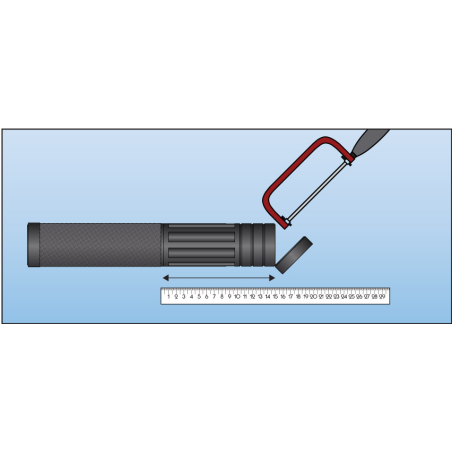

Montagebild ResiTHERM 2

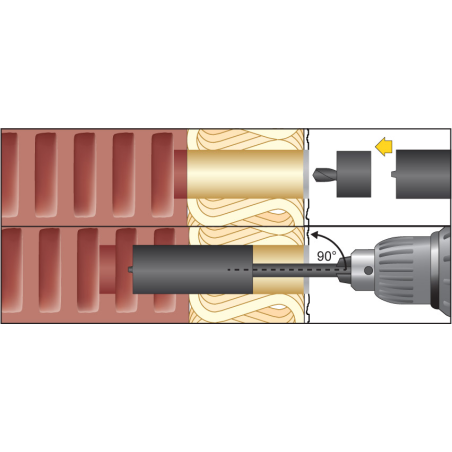

Montagebild ResiTHERM 3

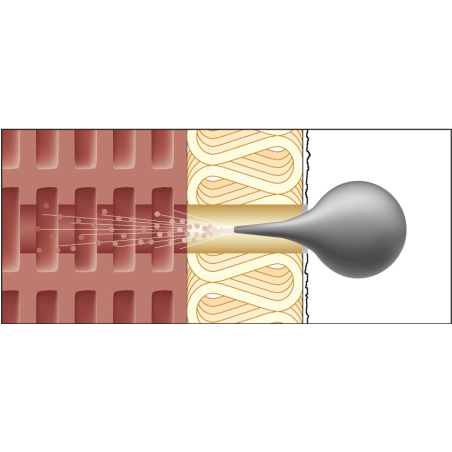

Montagebild ResiTHERM 4

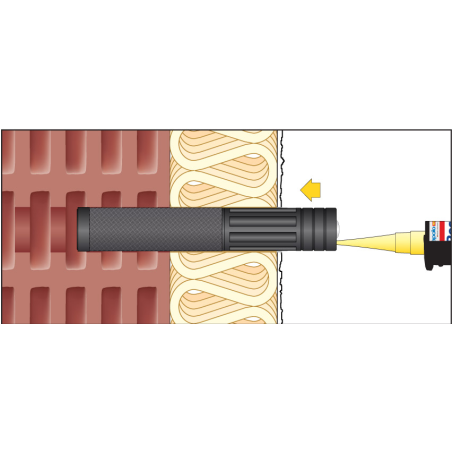

Montagebild ResiTHERM 5

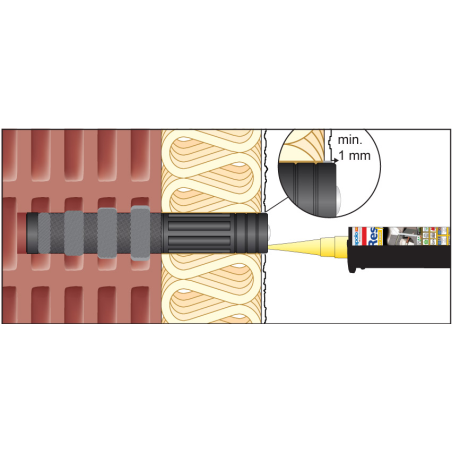

Montagebild ResiTHERM 6

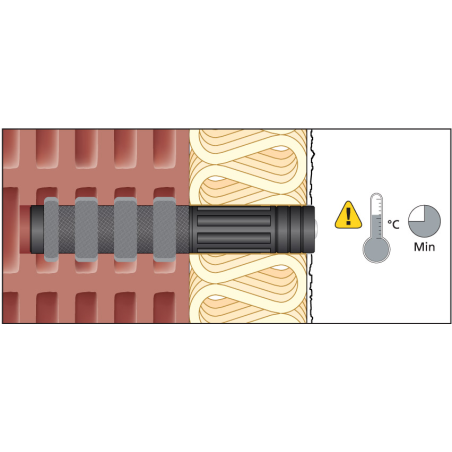

Montagebild ResiTHERM 7

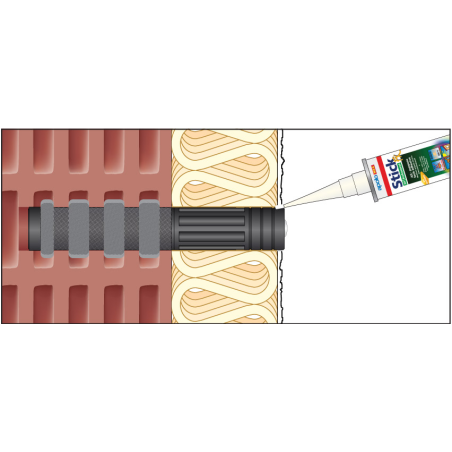

Montagebild ResiTHERM 8

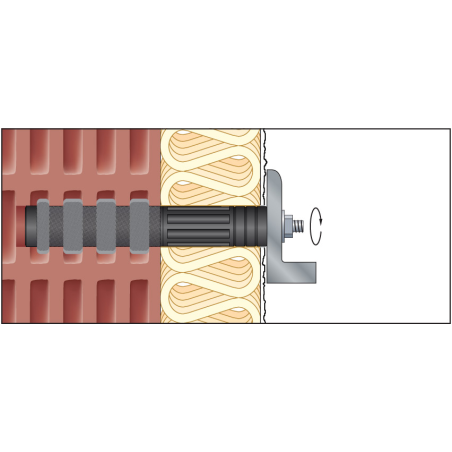

Montagebild ResiTHERM 9

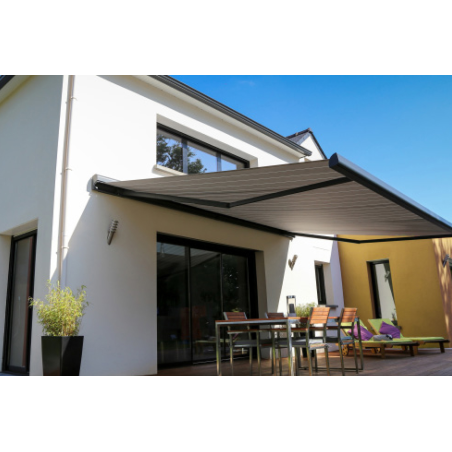

Anwendungsbild Abstandsmontagesystem ResiTHERM: Befestigung einer Terassenmarkise am gedämmten Lochstein

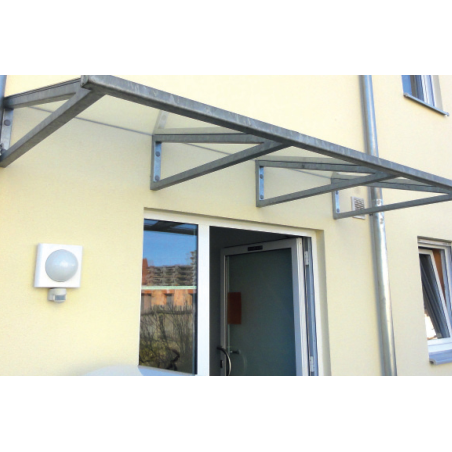

Anwendungsbild Abstandsmontagesystem ResiTHERM: Befestigung eines Vordachs am gedämmten Lochziegel

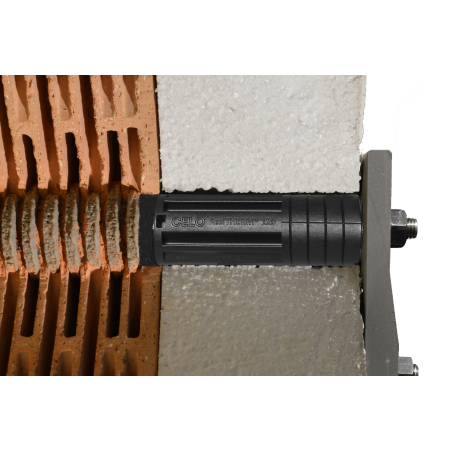

Anwendungsbild Abstandsmontagesystem ResiTHERM: Fassadenschnitt zeigt das Product, Dämmung und Lochstein von der Seite

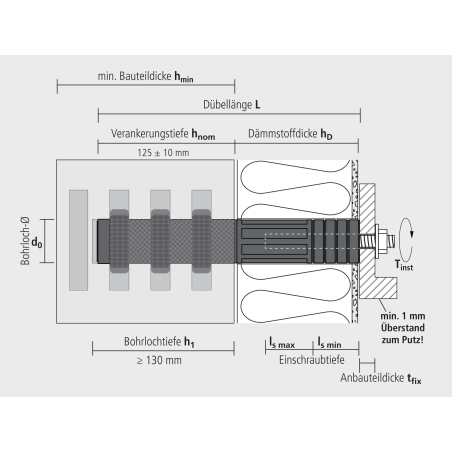

DE - Technische Zeichnung ResiTHERM RTH
A Zurück zur Übersicht
Artikelnummer:
160RTH2
Material :
Nylon
Anschlussgewinde thc:
M12
Bohrlochdurchmesser [mm] d0:
39-40
Bohrlochtiefe [mm] h1:
130
Verankerungstiefe [mm] hnom:
125
Dübellänge [mm] Ld:
285
Geeignete Dämmstoffdicke [mm] e:
120-160
Anbauteildicke [mm] tfix:
22
Einschraubtiefe [mm] Is:
min. 35
Stück x:
1
Verpackungsart:
Folienbeutel
EAN:
4250438917326
Artikelbezeichnung
160RTH2
Artikelset (vormontiert) 1 Set bestehend aus jeweils:
  • 2 x Mutter M12, DIN 934, A4
  • 2 x U-Scheibe für M12, DIN 125, A4
  • 2 x Gewindestift für ResiTHERM, M12x70, DIN913, A4
  • 1 x Injektionsmörtel ResiFIX VY300SF, 280ml, 2 Mischdüsen
  • 2 x ResiTHERM Länge 160 mit Gewinde

Der ResiTHERM® 37/160 M12 ist die perfekte ETA-zugelassene Lösung für schwere Abstandsmontagen an der gedämmten Fassade. Er ist der Spezialist für die Befestigungen von Markisen, Vordächer, französische Balkone, Geländer, Satellitenschüsseln usw. in gedämmten Fassaden in Lochstein oder Porenbeton. Bei der Montage entsteht nahezu keine Wärmebrücke durch den robusten glasfaserverstärkten Kunststoffkörper.

Das 80 mm tiefe Innengewinde bewirkt eine ideale thermische Trennung und erlaubt zugleich eine große Einschraubtiefe des Gewindestifts. Der Gewindestift (M12), die Mutter und Unterlegscheibe sind aus nichtrostendem Stahl A4 für dauerhaften Korrosionsschutz. M12 ist die üblichste Gewindegröße für Markisen, Vordächer, französische Balkone usw. Das Spezialmembran sorgt für eine gleichmäßige Verteilung des Verbundmörtels (abgestimmt auf ResiFIX VY) für hohe Anwendungssicherheit. Der massive Stützkörper aus glasfaserverstärktem und alterungsbeständigem Hochleistungskunststoff gewährleistet auch bei hohen Lasten langfristige Sicherheit. ResiTHERM® ist individuell ablängbar um bis zu 40 mm (jede Markierung auf dem Stützkörper 10 mm).

Gebrauchsfertiges Produkt erhältlich in drei Standardlängen: 37/120, 37/160 und 37/200 M12 für die gängigsten Dämmstoffdicken.

Made in Germany.

Anwendungsbeispiele
  • Markisen
  • Vordächer
  • Satellitenschüsseln
  • Sonnensegel
  • Französische Balkone
  • Geländer
  • Anbaukonstruktionen
  • Fenstergitter
Vorteile und Produktbeschreibung

Vorteile:

  • Die perfekte Lösung für schwere Abstandsmontagen in Lochstein
  • Hervorragende thermische Trennung, faktisch wärmebrückenfreie Befestigung
  • Hohe Lasten im Lochstein
  • Zeit- und Kostenersparnis durch einfache und schnelle Montage
  • Spezialist für Befestigungen von Markisen, Vordächer, französische Balkone, Geländer, Satellitenschüsseln usw.
  • Geeignet für Dämmstoffdicken bis zu 200 mm
  • Gebrauchsfertiges Produkt: verfügbar in drei Standardlängen
Geeignete Untergründe
Geeignete Untergründe
Hochlochziegel
Hochlochziegel
Kalksand-Lochstein
Kalksand-Lochstein
Porenbeton
Porenbeton
Kalksand-Vollstein
Kalksand-Vollstein
Vollziegel
Vollziegel
Beton
Beton
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schritt 5
Schritt 6
Schritt 7
Schritt 8
Schritt 9
