ResiTHERM® 12, 2er Set, Gewindestange M12x260 nichtrostender Stahl A4, Anschlussgewinde M12x70 nichtrostender Stahl A4

Abstandsmontagesystem für gedämmte Fassaden – ETA-zugelassene & schlagregendichte Schwerlastbefestigung
Produktbild Abstandsmontagesystem ResiTHERM® 12
Verpackungsfoto Abstandsmontagesystem ResiTHERM® 12 Komponenten
Verpackungsfoto Abstandsmontagesystem ResiTHERM® 12 Komponenten
Verpackungsfoto Abstandsmontagesystem ResiTHERM® 12 Komponenten

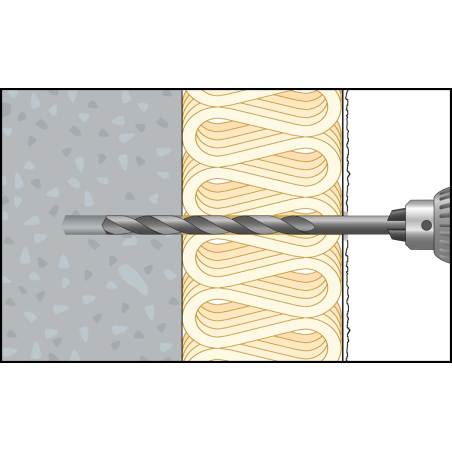

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 1
Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 2

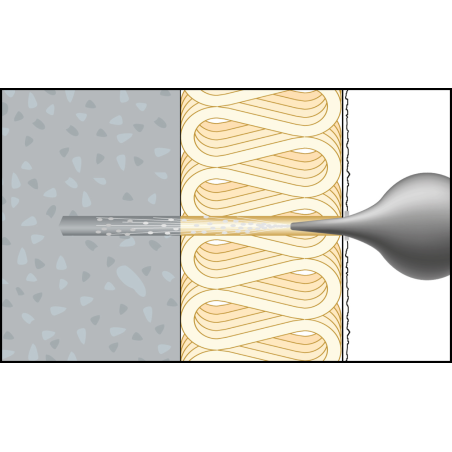

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 3

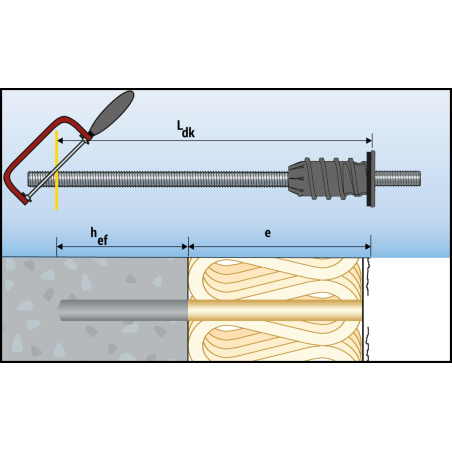

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 4

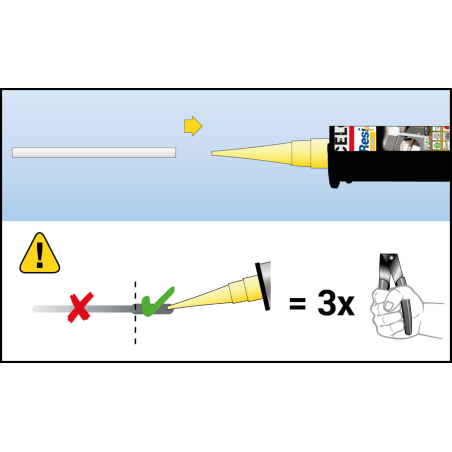

Montagebild ResiTHERM® in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 6

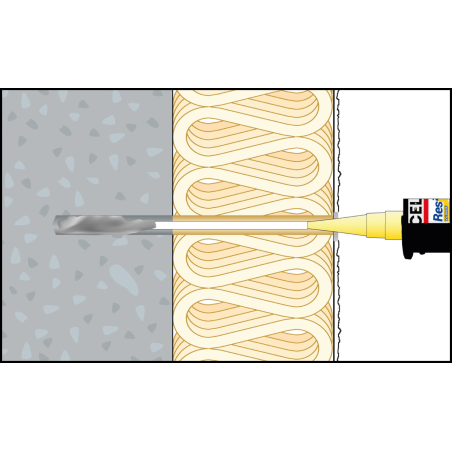

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 7

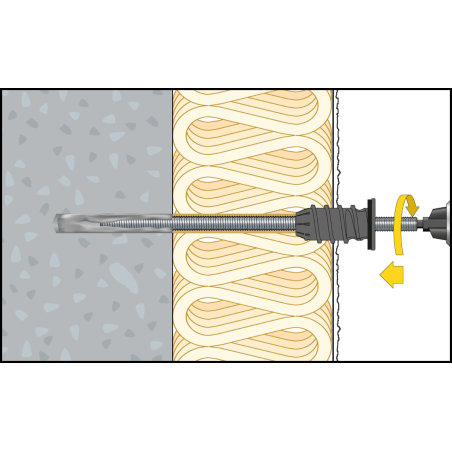

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 8

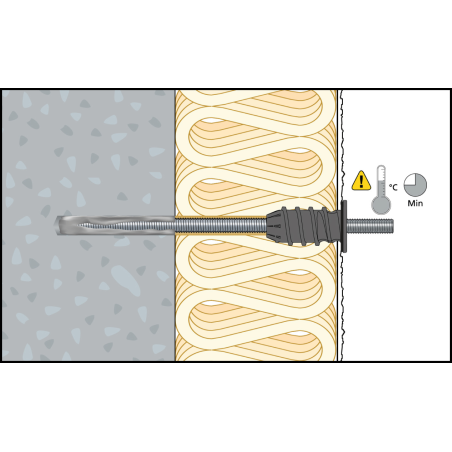

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 9

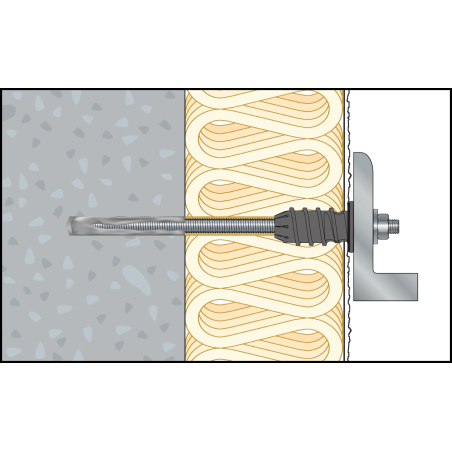

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 10

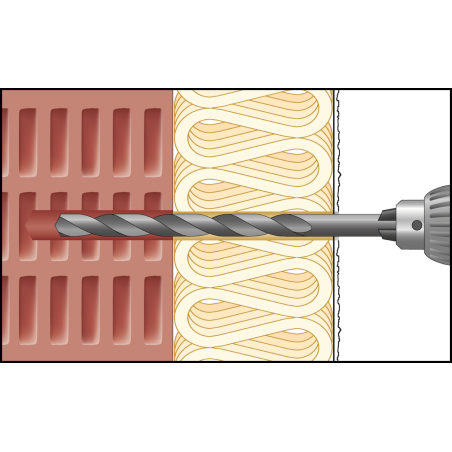

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 1

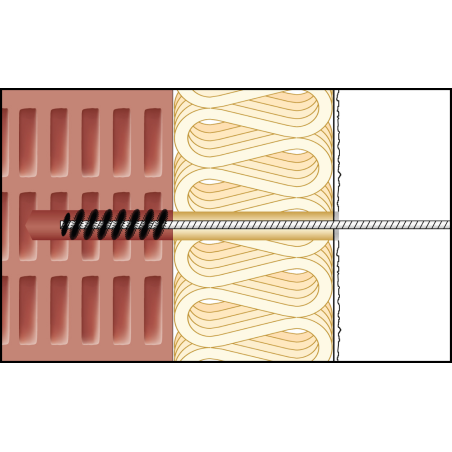

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 2

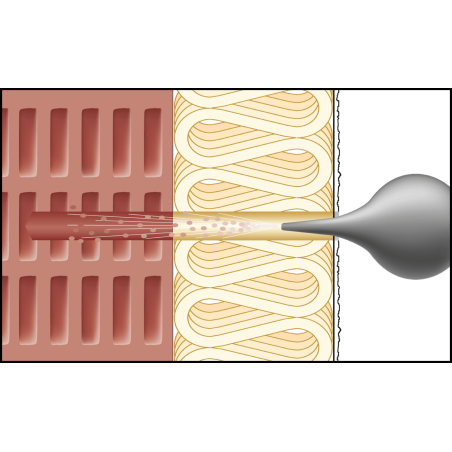

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 3

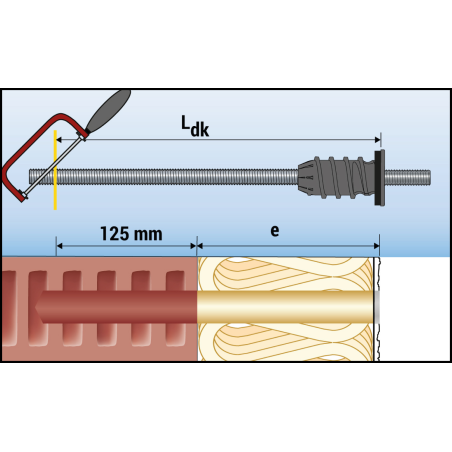

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 4

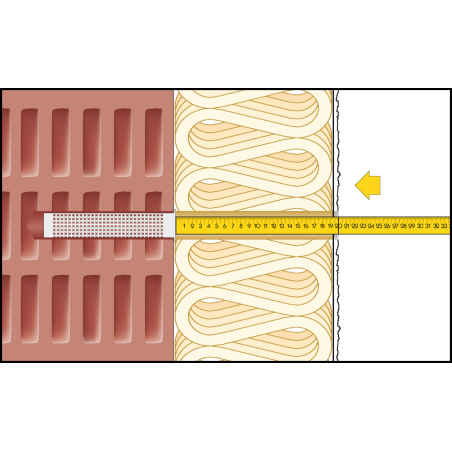

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 6
Montagebild ResiTHERM® in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 7
Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 8

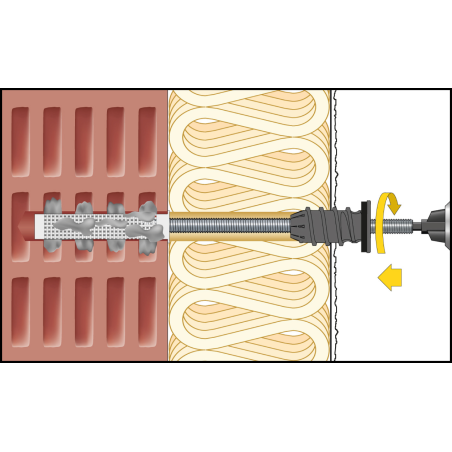

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 9

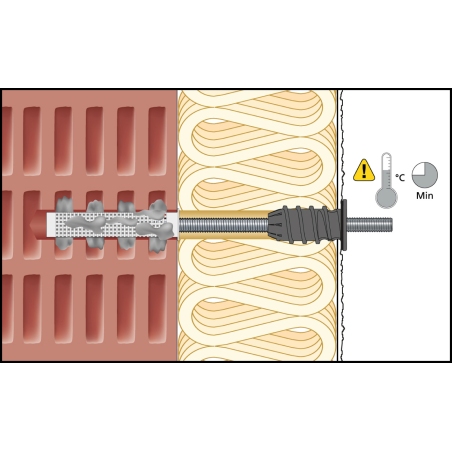

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 10

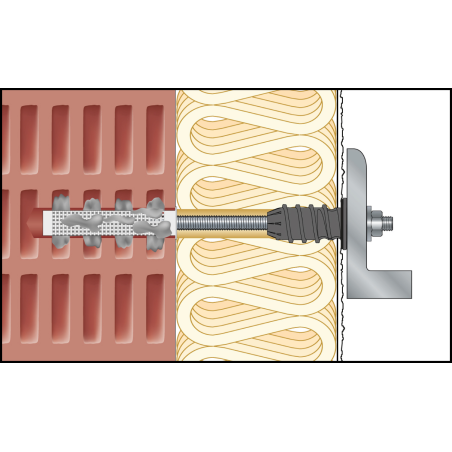

Montagebild ResiTHERM® 12 in Lochstein/Mauerwerk zur energieeffizienten Abstandsmontage an der gedämmten Fassade 11

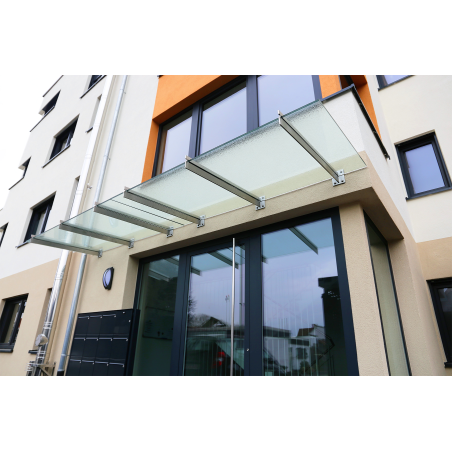

Anwendungsbild Abstandsmontagesystem ResiTHERM® 12: Befestigung eines Vordachs über dem Eingang eines Wohnhauses

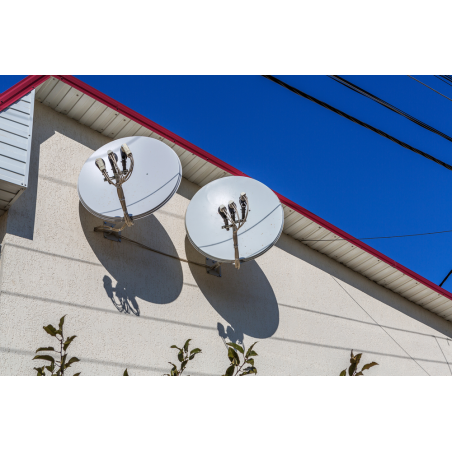

Anwendungsbild Abstandsmontagesystem ResiTHERM® 12: Befestigung einer Satellitenschüssel an der gedämmten Fassade

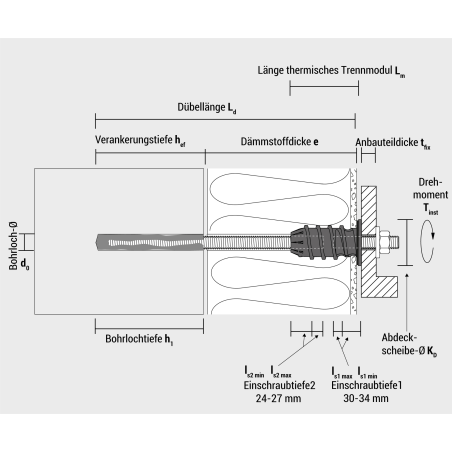

DE - Technische Zeichnung ResiTHERM® RTH12 in Beton

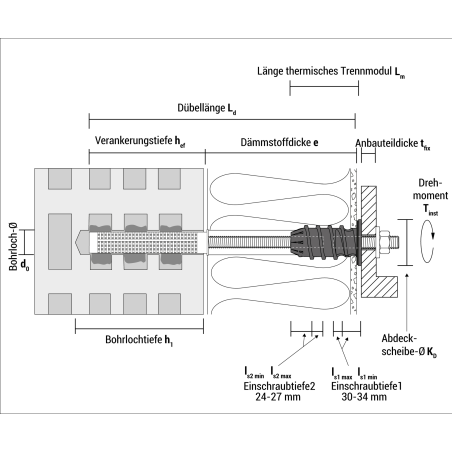

DE - Technische Zeichnung ResiTHERM® RTH12 in Mauerwerk
A Zurück zur Übersicht
Artikelnummer:
9X160RTH122
Gewinde th:
M12
Material :
Nichtrostender Stahl A4
Anschlussgewinde thc:
M12
Anbauteildicke [mm] tfix:
0-24
Drehmoment Tinst:
19
Länge thermisches Trennmodul [mm] Lm:
60
Durchmesser Abdeckscheibe [mm] KD:
42
Dübellänge [mm] Ld:
295
Geeignete Dämmstoffdicke [mm] e:
60-220
Bohrlochtiefe [mm] h1:
80/110/140+e
Bohrlochdurchmesser [mm] d0:
14/20
Eff. Verankerungstiefe [mm] hef:
70/100/130
Stück x:
2
Verpackungsart:
Box
EAN:
4250438935900
Artikelbezeichnung
9X160RTH122
Artikelset (vormontiert) 2 Stück bestehend aus jeweils:
  • 1 x Mutter M12, DIN 934, A4
  • 1 x Dichtring für ResiTHERM 12/16, 41,5x33,5x6, EPDM RL schwarz, 1seit klebend
  • 1 x U-Scheibe für M12, DIN 125, A4
  • 1 x Gewindestange M12x260 aus rostfreiem Stahl A4, DIN 976
  • 1 x Gewindestift für ResiTHERM, M12x70, DIN913, A4
  • 1 x Siebhülse SH 20x130 mm mit Kappe
  • 1 x ResiTHERM 12, thermisches Trennmodul CELO

ResiTHERM® 12 macht den Unterschied! Das Innovationsprodukt ist schnell montiert, schlagregendicht, thermisch getrennt, rostfrei, ETA-zugelassen und Made in Germany! Die perfekte wärmebrückenfreie Lösung für die Montage von schweren Lasten an WDVS gedämmten Fassaden. Bei diesem 2er Set ist die in der Wand liegende Gewindestange M12x260 aus nichtrostendem Stahl A4, sowie die außenliegende Anschlussgewinde M12x70 und die Anschlussteile ebenfalls aus nichtrostendem Stahl A4 bestehen.

Ein Produkt für alle Dämmstoffarten und -dicken, z.B. zur von 60-220 mm in Beton, von 60-190 mm in Vollbausteinen und 60-160 mm in Lochsteinen, z.B. zur Überbrückung von Dämmstoffdicken von 60-220 mm bei der Verankerung in gedämmten Fassaden aus Beton. So wird eine hohe Anwendungsflexibilität in vielen verschiedenen Untergründen ermöglicht.

Das schwarze thermische Trennmodul eliminiert effektiv Wärmebrücken und schützt vor Schimmel und Wärmeverlusten. Seine vormontierte, witterungsbeständige EPDM-Dichtung

gewährleistet sichere Abdichtung gegen Schlagregen bis zu Windstärke 11 (orkanartiger Sturm) und bis zu 3 mm Verschiebung, geprüft unter Heranziehung von DIN EN 1027.

Die zuverlässige, langlebige, ETA-geprüfte Befestigung ResiTHERM® 12 ist das Produkt der Wahl für eine Vielzahl von Untergründen und Anwendungen:

Die Schwerlast-Innovation ist für alle gängigen Untergründe, wie beispielsweise Beton, Porenbeton, Mauerwerk (Voll- und Lochstein) und weitere Baustoffe und für vielfältige Anwendungen wie Markisen, Vordächer, franz. Balkone, Satellitenschüsseln, Klimageräte uvm. geeignet.

Entdecken Sie die Zeit- und Kostenersparnis durch die einfache und schnelle Montage bei gleichzeitig höchster Qualität:

Kein Korrosionsrisiko durch hohe Stahlqualität 8.8, Anschlussteile aus Edelstahl A4 und glasfaserverstärktes

Nylon, das sich durch Witterungs-, Alterungs-, und UV-Beständigkeit auszeichnet.

Die nachträgliche Justiermöglichkeit der Einschraubtiefe des M12 Gewindestifts als auch der M12 Gewindestange erlaubt eine Anpassung an die individuelle Einbausituation.

Anwendungsbeispiele
  • Vordächer
  • Klimaanlage
  • Satellitenschüsseln
  • Anbaukonstruktionen
  • Sonnensegel
  • Fenstergitter
  • Außenschornsteine
  • Rolladenhalter
  • Regenfallrohre
Vorteile und geeignete Untergründe

Vorteile:

  • Hohe Anwendungsflexibilität: Ein Set für alle Dämmstoffarten und -dicken von 60-220 mm in Beton und 60-160 mm in Lochsteinen
  • Zeit- und Kostenersparnis durch die einfache und schnelle Montage
  • Zuverlässige, langlebige, ETA-geprüfte Befestigung
  • Thermisches Trennmodul eliminiert effektiv Wärmebrücken und schützt vor Schimmel und Wärmeverlusten
  • Vormontierte, witterungsbeständige EPDM Dichtung gewährleistet sichere Abdichtung gegen Schlagregen bis zu Windstärke 11 (orkanartiger Sturm) und bis zu 3 mm Verschiebung, geprüft unter Heranziehung von DIN EN 1027
  • Nachträgliche Justiermöglichkeit der Einschraubtiefe des M12 Gewindestifts als auch der M16 Gewindestange
  • Nichtrostender Stahl A4 für Außenanwendungen
  • Hergestellt aus robustem glasfaserverstärktem Nylon

Einsatzbereiche:

  • Beton
  • Vollziegel
  • Kalksand-Vollstein
  • Vollstein aus Leichtbeton
  • Porenbeton
  • Hochlochziegel
  • Kalksand-Lochstein
  • Hohlblockstein aus Leichtbeton
  • Naturstein
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schritt 5
Schritt 6
Schritt 7
Schritt 8
Schritt 9
Schritt 10
Schritt 11
Schritt 12
Schritt 13
Schritt 14
Schritt 15
Schritt 16
Schritt 17
Schritt 18
Schritt 19
