Multifunktionsrahmendübel MFR FB SSKS

Ideal für den Metallbau
Multifunktionsrahmendübel MFR FB SSKS
Produktübersicht

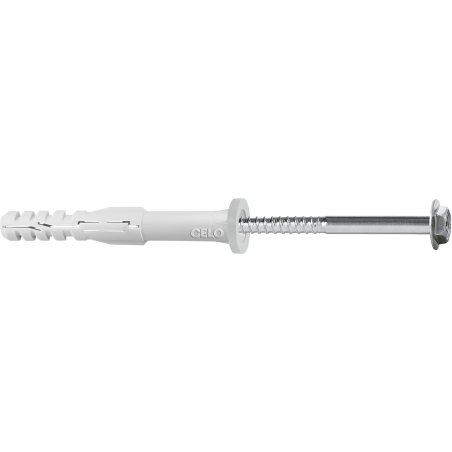

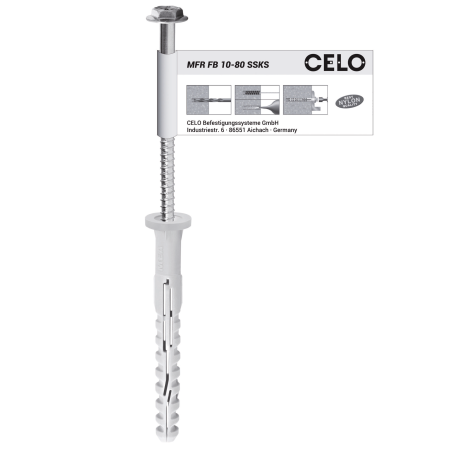

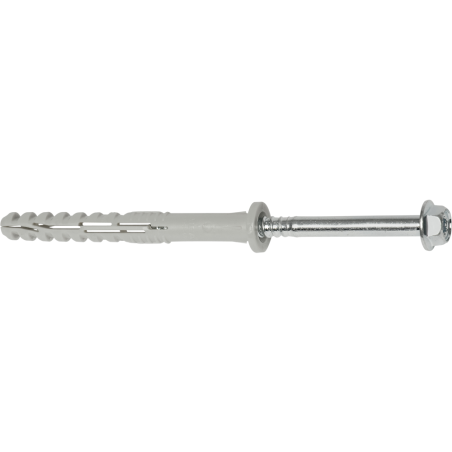

Der Multifunktionsrahmendübel MFR FB SSKS (Flachhbunddübel mit Sechskantschraube mit angepresster Scheibe) ist Ihre ideale Lösung für die universelle Montage von Fassadenunterkonstruktionen sowie Anbauteilen aus Holz und Metall. Wie die ETA-Bewertung für Beton und Mauerwerk bestätigt ist der MFR für alle gängigen Untergründe, wie z.B. für Beton, Vollsteine, Lochsteine und Porenbeton zugelassen. Dies ermöglicht eine geringe Lagerhaltung und Kostenersparnis im Einkauf.

Mehr
Artikelliste
Filter
Bohrlochdurchmesser [mm]
8
10
14
Schließen
Bohrlochtiefe [mm]
60
60/80
85
Schließen
Verankerungstiefe [mm]
50
50/70
70
Schließen
Dübellänge [mm]
60
80
100
110
140
115
135
Schließen
Anbauteildicke [mm]
10
30
30/10
50/30
40
70
65/45
85/65
Schließen
Verpackungsart
Box
Blister
Schließen
Artikelnummer
d
J
9860MFRFB
9880MFRFB
91060MFRFB
91080MFRFB
910100MFRFB
91480MFRFB
914110MFRFB
914140MFRFB
9X860MFRFB
9X880MFRFB
9X1060MFRFB
9X1080MFRFB
9X10100MFRFB
5880MFRFB4
51060MFRFB4
9X10115MFRFB
9X10135MFRFB
910115MFRFB
910135MFRFB
Bohrlochdurchmesser [mm]
d
J
8
8
10
10
10
14
14
14
8
8
10
10
10
8
10
10
10
10
10
Bohrlochtiefe [mm]
d
J
60
60
60
60/80
60/80
85
85
85
60
60
60
60/80
60/80
60
60
60/80
60/80
60/80
60/80
Verankerungstiefe [mm]
d
J
50
50
50
50/70
50/70
70
70
70
50
50
50
50/70
50/70
50
50
50/70
50/70
50/70
50/70
Dübellänge [mm]
d
J
60
80
60
80
100
80
110
140
60
80
60
80
100
80
60
115
135
115
135
Anbauteildicke [mm]
d
J
10
30
10
30/10
50/30
10
40
70
10
30
10
30/10
50/30
30
10
65/45
85/65
65/45
85/65
Stück x
d
J
100
100
50
50
50
25
25
25
100
100
50
50
50
4
4
50
50
50
50

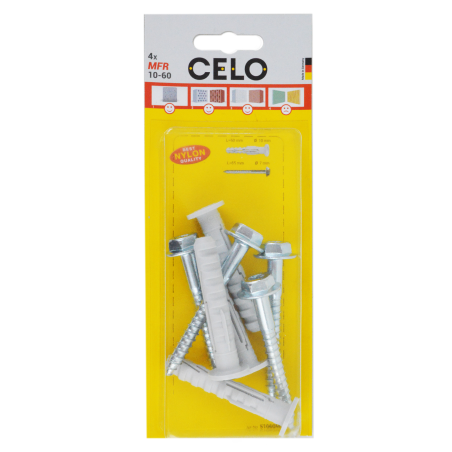

Verpackungsart
d
J
Box
Box
Box
Box
Box
Box
Box
Box
Box
Box
Box
Box
Box
Blister
Blister
Box
Box
Box
Box
A
t
19 / 19 Artikel
Anwendungsbeispiele
  • Fassadenunterkonstruktionen aus Holz und Metall
  • Fenster- und Türrahmen
  • Brandschutztüren
  • Metallwinkel, Schienen
  • Klimaanlage
  • Konsolen
  • Hängeschränke
  • Wandverkleidungen/Paneele
  • Kanthölzer
  • Handläufe
  • Tore, Türen
  • Bilder
Vorteile und Produktbeschreibung

Vorteile:

  • Ein universeller Rahmendübel für die Montage von Fassadenunterkonstruktionen sowie Anbauteilen aus Holz und Metall für alle gängigen Untergründe
  • Der lange Spreizbereich und die frühe Spreizung durch die seitlichen Balken sorgen für einen sicheren Halt, auch schon im Außensteg bei Lochsteinen
  • Die geringe Setztiefe von 50 mm spart Zeit und Kosten
  • Die Schraube ist im Dübel vormontiert
  • Die ETA Zulassung garantiert eine sichere Verankerung in vielen Baumaterialien
  • Geprüft und freigegeben von Fa. Hörmann für Brandschutztüren in Vollbaustoffen
  • Hochwertiges und alterungsbeständiges Nylon
  • Temperaturbeständig von -40°C bis +80°C
Geeignete Untergründe
eta
Geeignete Untergründe mit Zulassung
Beton
Beton
Hochlochziegel
Hochlochziegel
Porenbeton
Porenbeton
Spannbetonhohlplatten
Spannbetonhohlplatten
Vollziegel
Vollziegel
Kalksand-Vollstein
Kalksand-Vollstein
Kalksand-Lochstein
Kalksand-Lochstein
Weitere geeignete Untergründe
Naturstein
Naturstein
Diese Produkte könnten Sie auch interessieren
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
Schritt 4
