ResiTHERM® 16 + 12
Abstandsmontage
Schwerlast-befestigung an der gedämmten Fassade
ResiTHERM® 16 + 12
Abstandsmontage
Schwerlast-befestigung an der gedämmten Fassade
Inhalt
1. Was ist ResiTHERM® 16 & 12?
2. Was ist ein Abstandsmontagesystem?
3. Vorteile und Komponenten von ResiTHERM® 16 & 12
4. Schneller Montageprozess
5. Sicherheit geht vor - zugelassenes System
6. Produktsets - was ist enthalten?
7. Montagezubehör für die Schwerlastmontage mit ResiTHERM® 16 & 12
8. Darum sollten Sie Wärmebrücken vermeiden
9. Warum Dämmstoffbefestigungen von CELO?
ResiTHERM® 16 & 12 machen den Unterschied
Das einzige Abstandsmontagesystem mit einer ETA-Zulassung. Wärmebrückenfrei. Schlagregendicht.
Zeitsparende Montage, weniger Installationsschritte als alle anderen Systeme auf dem Markt.
Zuverlässige, langlebige Befestigung mit ETA (Europäisch Technische Bewertung/Zulassung)
Effektive thermische Trennung verhindert Wärmebrücken
Schlagregendicht bis Windstärke 11 Beaufort (orkanartiker Sturm)
Starke Zeit- und Kostenersparnis durch die einfache und schnelle Montage
Hochwertige Materialien wie rostfreier Stahl A4
Hergestellt in Deutschland (Aichach, Bayern)
Zuverlässige, langlebige Befestigung mit ETA (Europäisch Technische Bewertung /Zulassung)
Effektive thermische Trennung verhindert Wärme-
brücken
Schlagregen-dicht bis Windstärke 11 Beaufort (orkan-
artiker Sturm)
Starke Zeit- und Kosten-Ersparnis durch die schnelle Montage
Hochwertige Materialien wie rostfreier Stahl A4
Hergestellt in Deutschland (Aichach, Bayern)
Was heißt Abstandsmontage an der gedämmten Fassade?

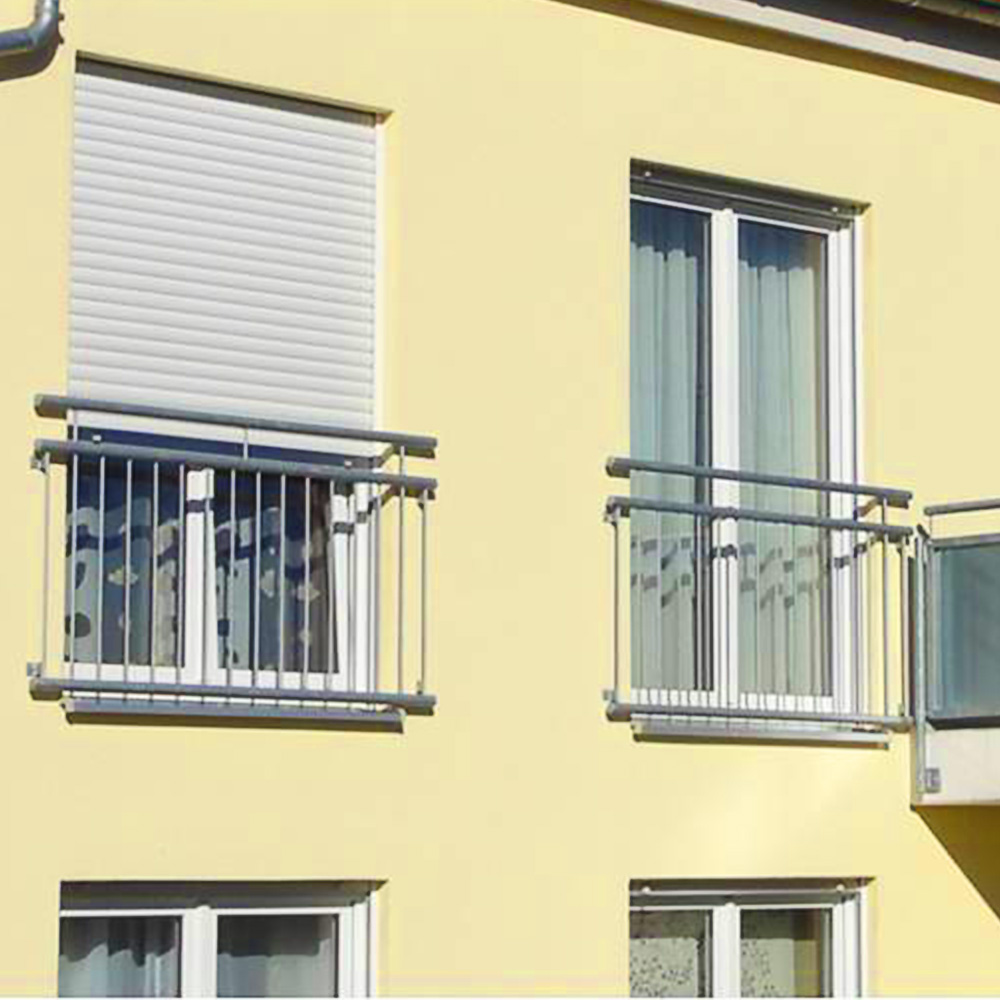

Die Montage schwerer Lasten wie französischen Balkonen, Vordächern, Satellitenanlagen oder Klimageräten an einer WDVS (Wärmedämmverbundsystem)-gedämmten Fassade stellt eine Herausforderung dar, da die Dämmung allein nicht genügend Halt für die Montage schwerer Lasten bietet.
Hier kommen Abstandsmontagesysteme ins Spiel, die auch unter dem Namen Distanzmontagesystem (DiMo), Thermo-FIT, Iso-Konsole (Hik) oder englisch "distance mounting system" oder "stand-off-installation" zu finden sind.
Abstandsmontage bedeutet nun, dass die Befestigungslösung einen Abstand überbrückt, der nicht genügend Halt für die Montage (in diesem Fall die Wärmedämmung) bietet - hier mittels einer Ankerstange. Diese verankert sich sicher in der darunter liegenden Wand und bietet zuverlässigen Halt für die Befestigung auf der Außenseite der Fassade.

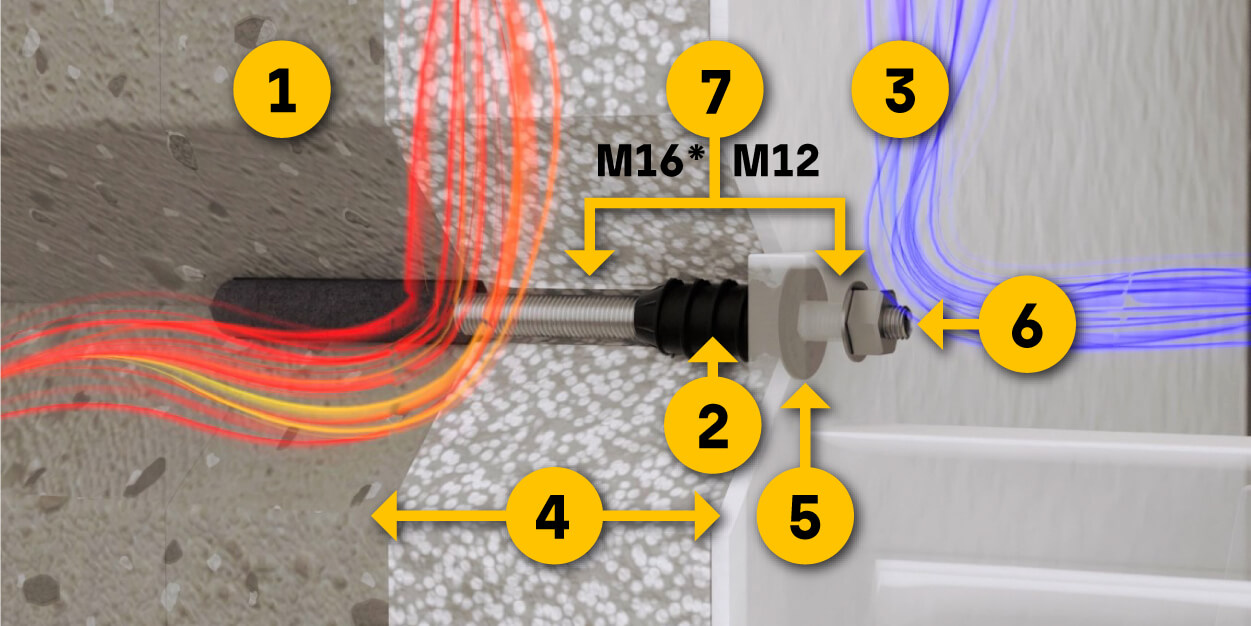

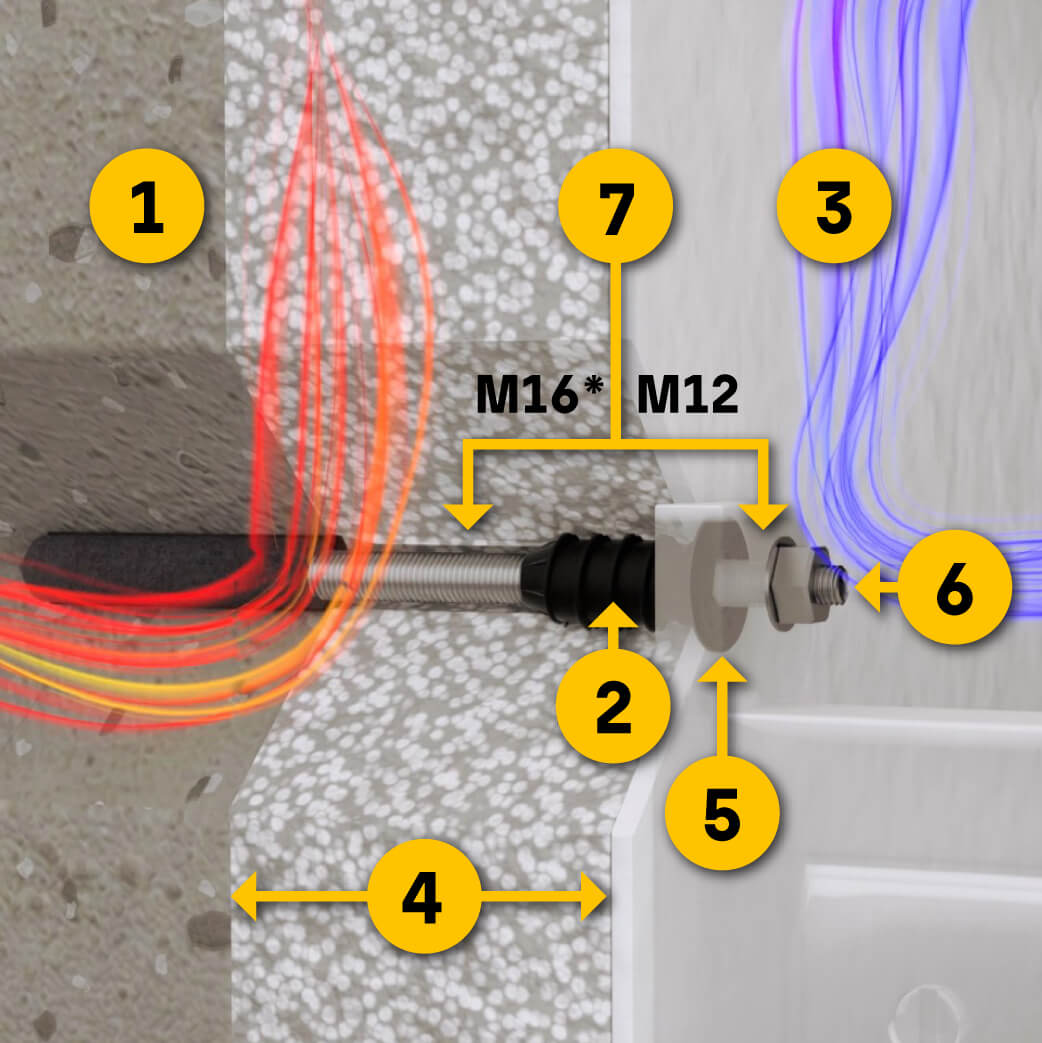

Eine Befestigungslösung, viele Vorteile
Geeignet für alle gängigen Untergründe:
wie Beton, Porenbeton, Mauerwerk (Voll- und Lochstein)
Thermisches Trennmodul:
Das thermische Trennmodul verhindert Wärmebrücken und ist mit einem speziellen Gewinde ausgestattet. Dieses speziell entwickelte Gewinde schraubt sich selbständig in den Dämmstoff ein- Sie sparen Zeit, da keine zusätzlichen Werkzeuge benötigt werden
Ausgezeichnet mit dem German Design Award 2023 für exzellentes Produktdesign:
Wärmebrückenfrei:
Effektive thermische Trennung verhindert Wärmebrücken und schützt vor Schimmel und Wärmeverlusten
Hohe Anwendungsflexibilität:
ResiTHERM® 16 & 12 sind für Dämmstoffarten und -dicken von 60- max. 300 mm in Beton und 60- max. 250 mm in Lochsteinen geeignet

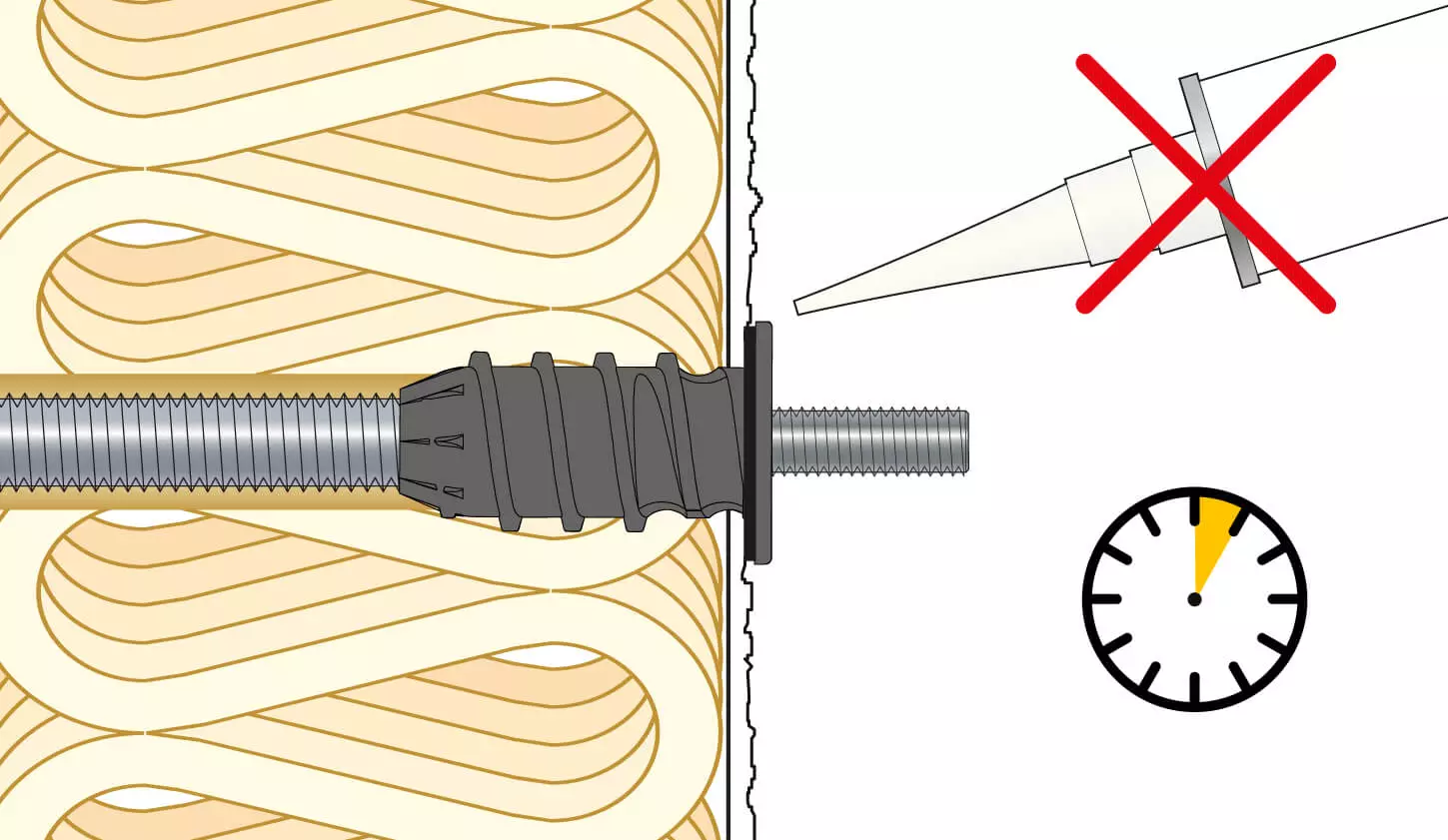

Schlagregen- und winddichte Befestigung:
Vormontierte und witterungsbeständige EPDM-Dichtung gewährleistet saubere Abdichtung gegen Schlagregen bis zu Windstärke 11 (orkanartiger Sturm), unter Heranziehung von DIN EN 1027, kein Nacharbeiten wie Abdichten des Befestigungspunktes notwendig
Hochwertige Materialien:
Durch hochwertige Materialien wie glasfaserverstärktes Nylon für das thermische Trennmodul und rostfreier Stahl A4 kein Korrosionsrisiko
Nachträgliche Justiermöglichkeit:
Die Einschraubtiefe der Gewindestangen kann verändert werden
Geeignet für alle gängigen Untergründe:
wie Beton, Porenbeton, Mauerwerk (Voll- und Lochstein)
Thermisches Trennmodul:
Das thermische Trennmodul verhindert Wärmebrücken und ist mit einem speziellen Gewinde ausgestattet. Dieses speziell entwickelte Gewinde schraubt sich selbständig in den Dämmstoff ein- Sie sparen Zeit, da keine zusätzlichen Werkzeuge benötigt werden
Ausgezeichnet mit dem German Design Award 2023 für exzellentes Produktdesign:
Wärmebrückenfrei:
Effektive thermische Trennung verhindert Wärmebrücken und schützt vor Schimmel und Wärmeverlusten
Hohe Anwendungsflexibilität:
ResiTHERM® 16 & 12 sind für Dämmstoffarten und -dicken von 60- max. 300 mm in Beton und 60- max. 250 mm in Lochsteinen geeignet
Schlagregen- und winddichte Befestigung:
Witterungsbeständige EPDM-Dichtung gewährleistet saubere Abdichtung gegen Schlagregen bis zu Windstärke 11 (orkanartiger Sturm), unter Heranziehung von DIN EN 1027, kein Nacharbeiten
Hochwertige Materialien:
Durch hochwertige Materialien wie glasfaserverstärktes Nylon und rostfreier Stahl A4 kein Risiko durch Korrosion
Nachträgliche Justiermöglichkeit:
Einschraubtiefe der Gewindestangen kann verändert werden
Schnelle Montage ResiTHERM® 16 & 12
Video ResiTHERM® 16 Montage in Beton
Video ResiTHERM® 16 Montage in Lochstein
So schnell und einfach funktioniert die Montage des Abstandsmontagesystems ResiTHERM® 16 & 12:

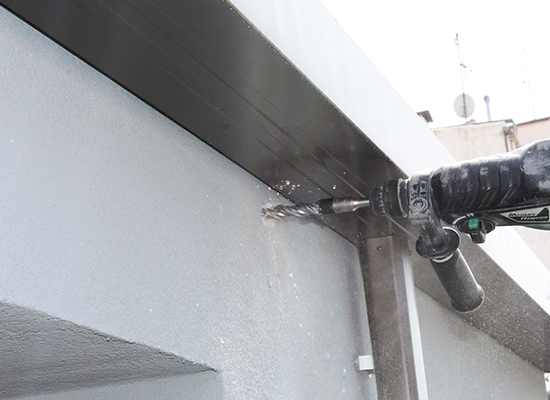

1. Bohrloch erstellen und säubern, ResiTHERM® passend ablängen

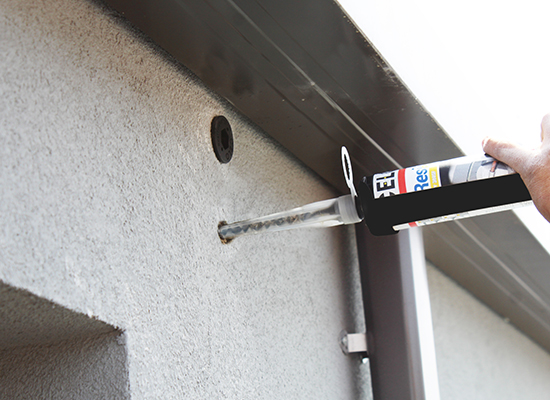

2. Injektionsmörtel einfüllen (Bei Lochstein: Siebhülse verwenden)
3. ResiTHERM® einschrauben, bis die Dichtung press am Putz aufliegt

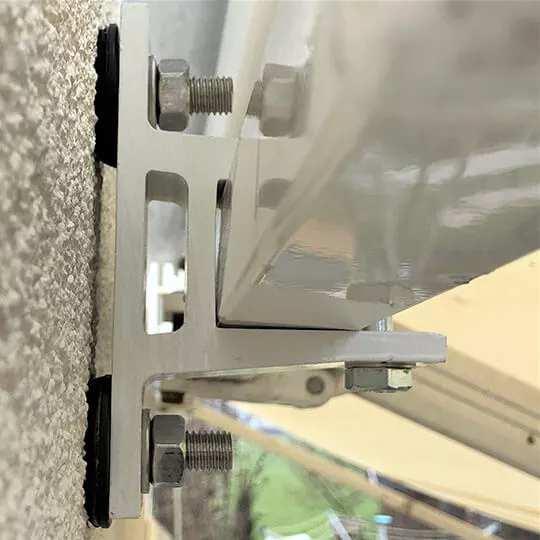

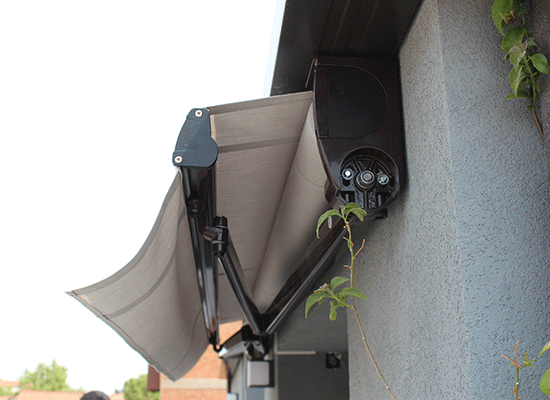

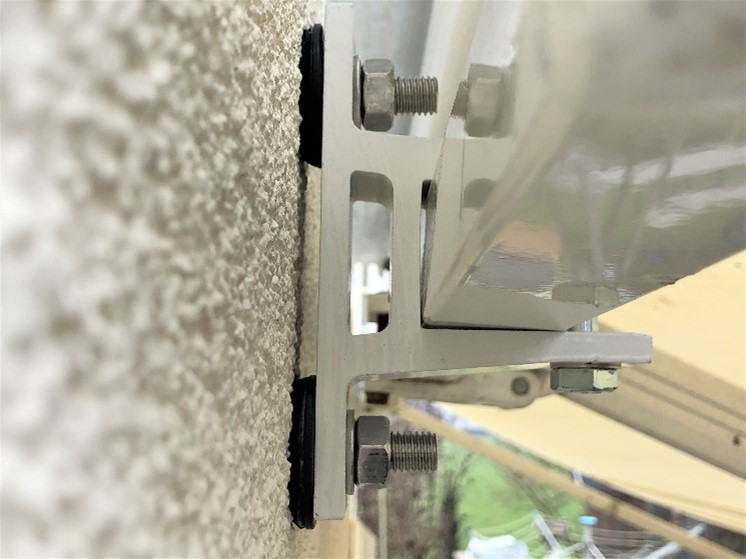

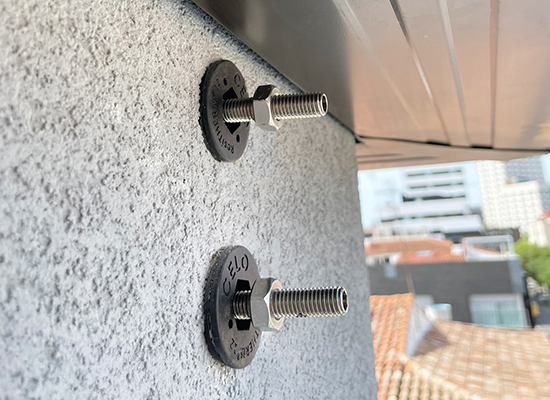

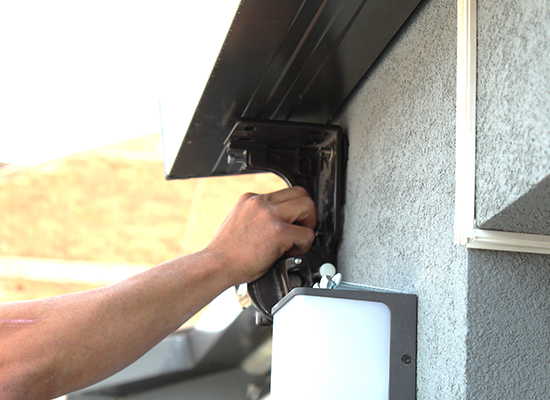

4. Aushärtezeit des Mörtels beachten, dann Anbauteil für Markise etc. anbringen
5. FERTIG
Alle Details entnehmen Sie bitte der Montageanleitung
Sicher ist sicher - Zulassung für ResiTHERM® 16 & 12

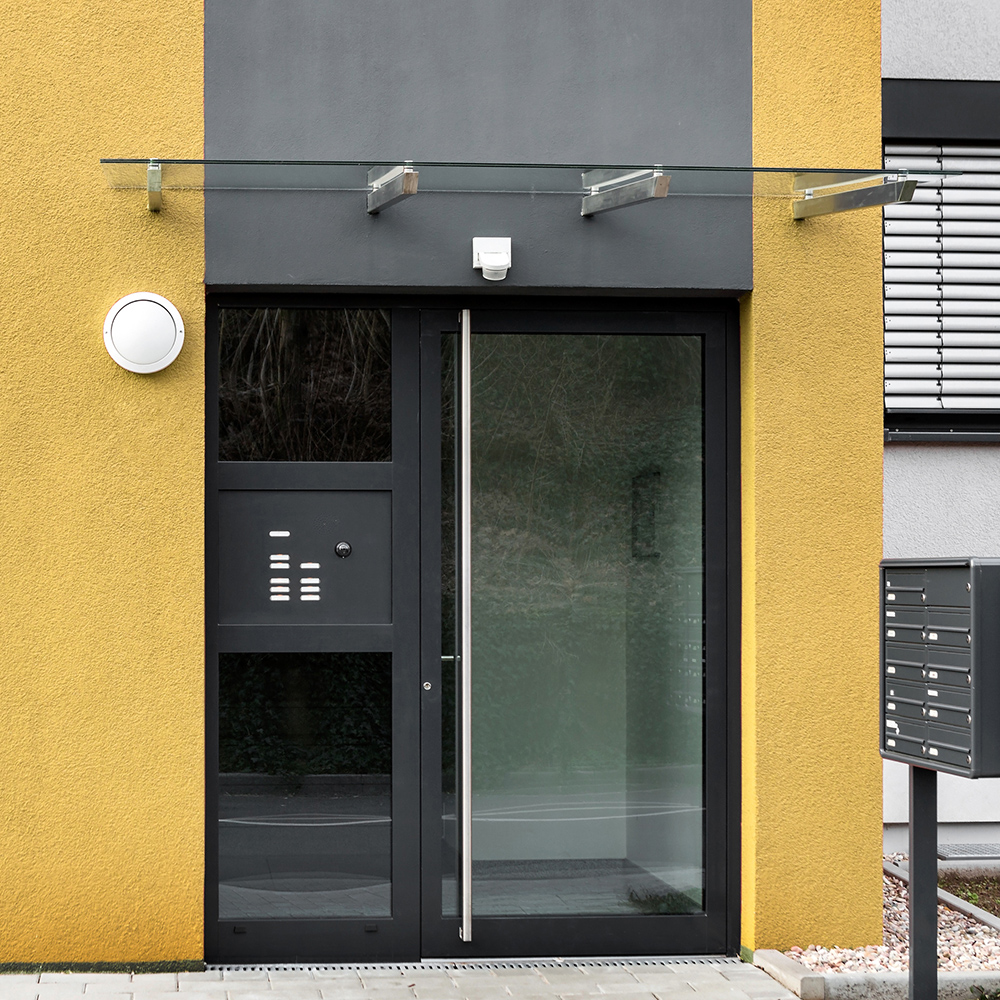

Sollen schwere Lasten wie Vordächer, Markisen, französische Balkone, Sonnensegel oder Klimageräte an der Außendämmung befestigt werden, reicht eine Befestigung allein im Dämmstoff nicht aus.
Die Herausforderung besteht darin, den Dämmstoff zu überbrücken ohne eine Wärmebrücke zu verursachen und eine sichere Verankerung in der Wand, z.B. im Beton oder im Lochziegel, zu schaffen. ResiTHERM® 16 und ResiTHERM® 12 werden diesen beiden Anforderungen gerecht und übertreffen sie, da die Innovationsprodukte zusätzlich schnell und einfach zu montieren ist und im Gegensatz zu herkömmlichen Produkten über eine ETA (Europäisch Technische Bewertung) verfügen.

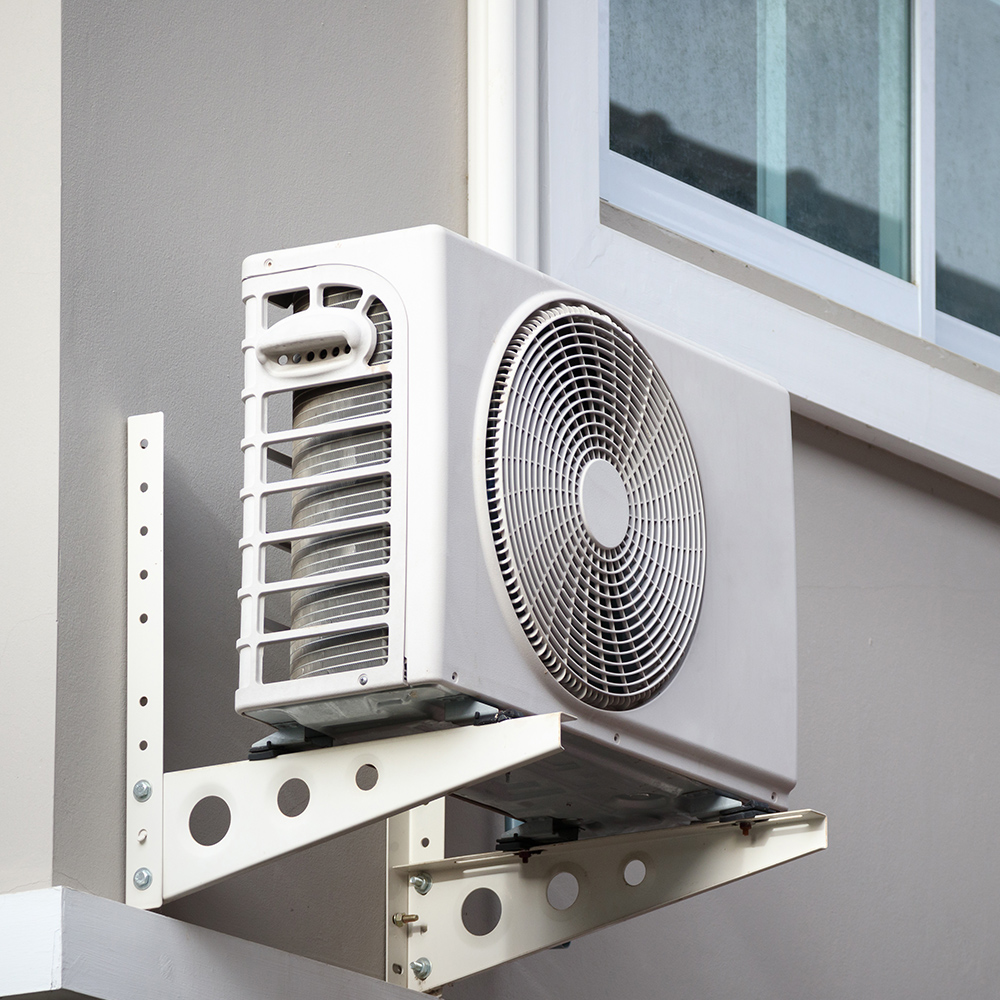

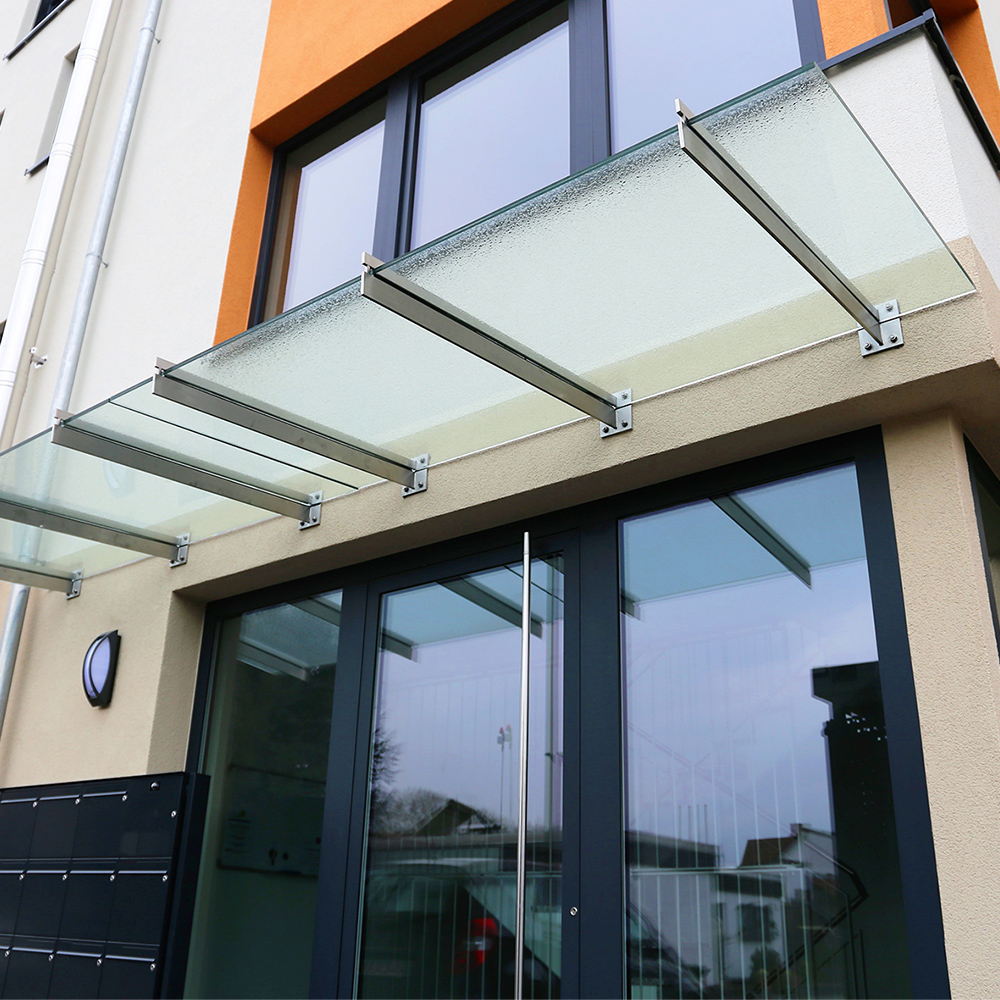

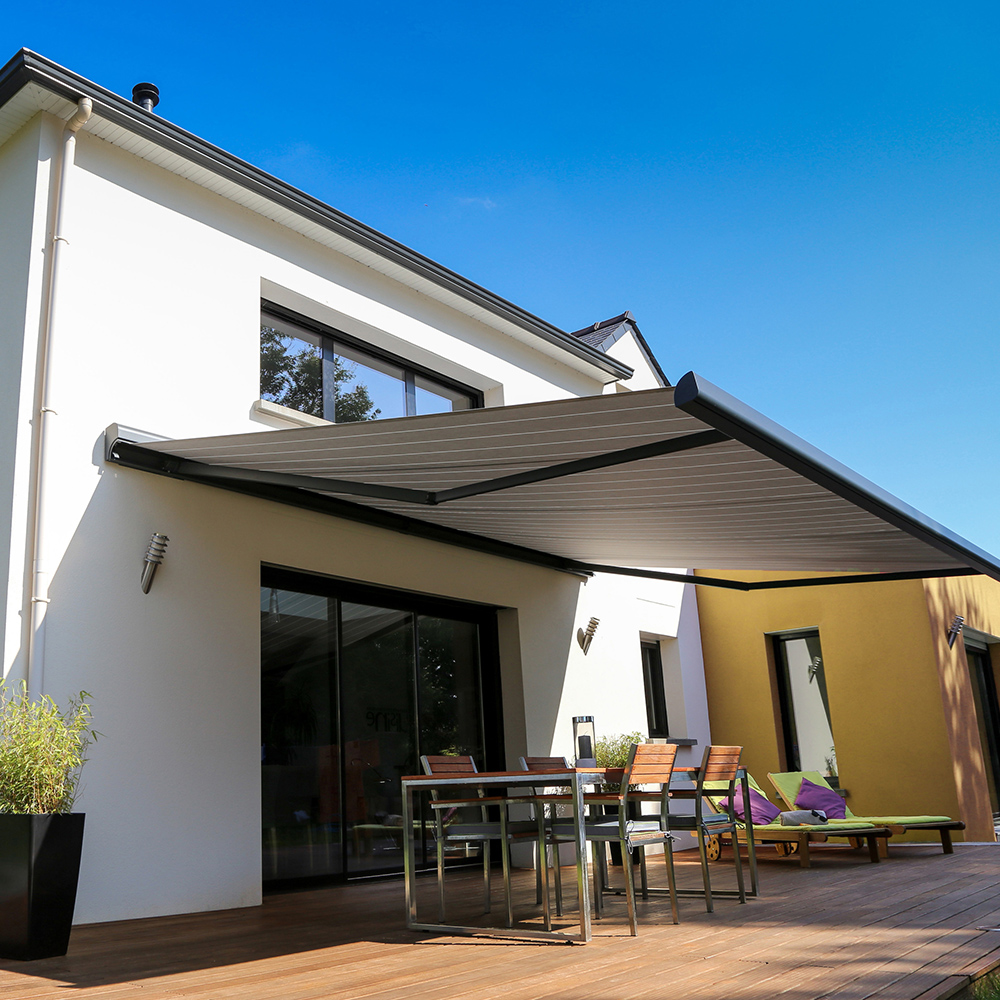

Typische Anwendungen für ResiTHERM® 16
So erhält ein Produkt eine ETA-Bewertung / Zulassung
Da es sich bei den genannten Anwendungen um sicherheitsrelevante Anwendungen handelt, deren Versagen für Menschen eine Gefahr darstellen kann, haben ResiTHERM® 16 und ResiTHERM® 12 umfassende Prüfungen nach aktuellem Stand der Technik durchlaufen und sind die einzigen Produkt dieser Art am Markt, die über eine ETA verfügen. Befestigungstechnikprodukte mit einer ETA sind nicht nur in allen Mitgliedstaaten der EU anerkannt, sondern auch darüber hinaus oftmals weltweit.
Schritt für Schritt zur passenden WDVS-Befestigung
In unserem praktischen Dämmstoff-Dübel Guide erfahren Sie, welche Produkte wir für weitere Anwendungen wie Lampen, Briefkästen, Kappleisten, Wandanschlussprofile an Carports, Regefallrohre und vieles mehr empfehlen. Wir erklären, welches Produkt je nach Dämmung und Lastwerten am Besten geeignet ist:
Da es sich bei den genannten Anwendungen um sicherheitsrelevante Anwendungen handelt, deren Versagen für Menschen eine Gefahr darstellen kann, haben ResiTHERM® 16 und ResiTHERM® 12 umfassende Prüfungen nach aktuellem Stand der Technik durchlaufen und sind die einzigen Produkt dieser Art am Markt, die über eine ETA verfügen. Befestigungstechnikprodukte mit einer ETA sind nicht nur in allen Mitgliedstaaten der EU anerkannt, sondern auch darüber hinaus oftmals weltweit.
In unserem praktischen Dämmstoff-Dübel Guide erfahren Sie, welche Produkte wir für weitere Anwendungen wie Lampen, Briefkästen, Kappleisten, Wandanschlussprofile an Carports, Regefallrohre und vieles mehr empfehlen. Wir erklären, welches Produkt je nach Dämmung und Lastwerten am Besten geeignet ist:

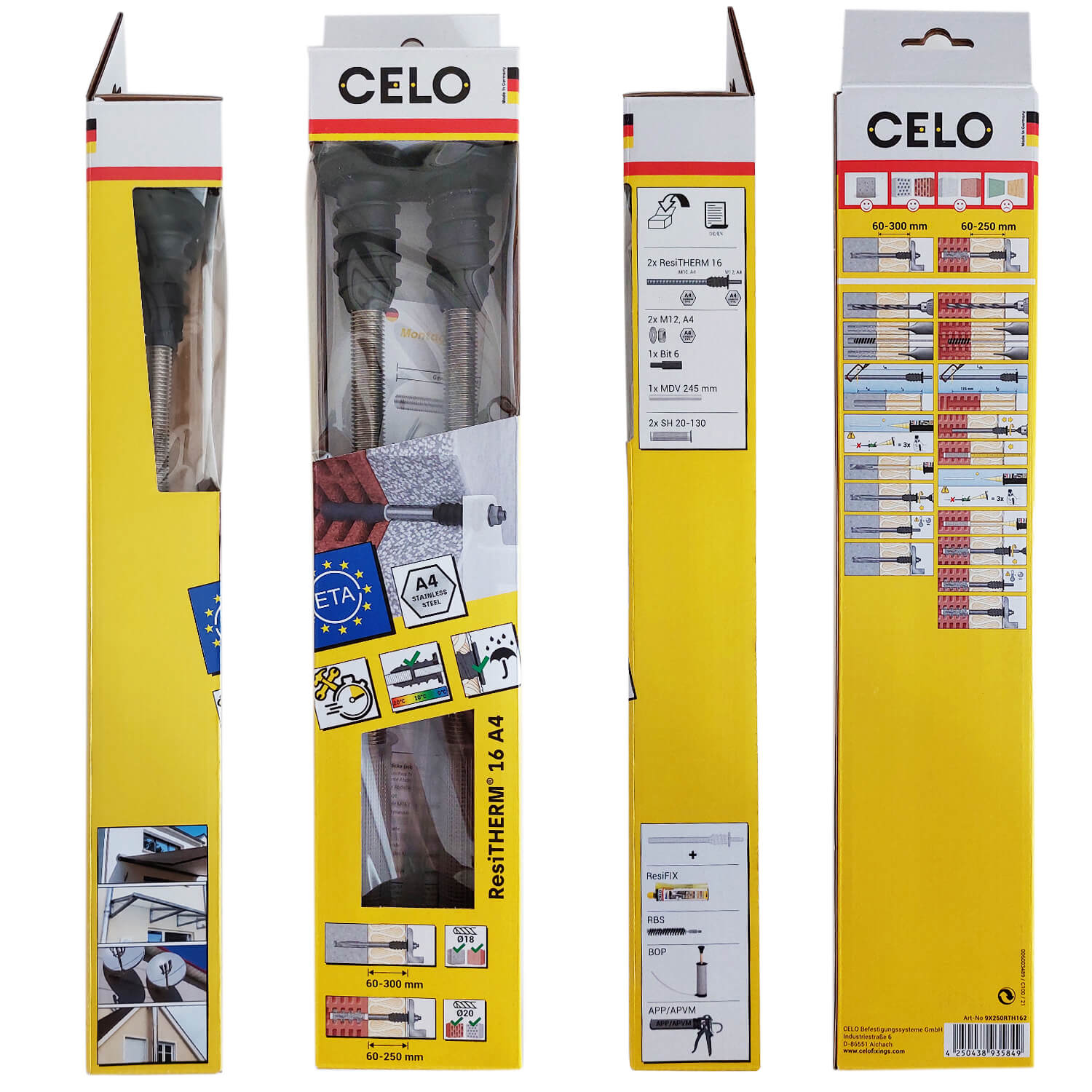

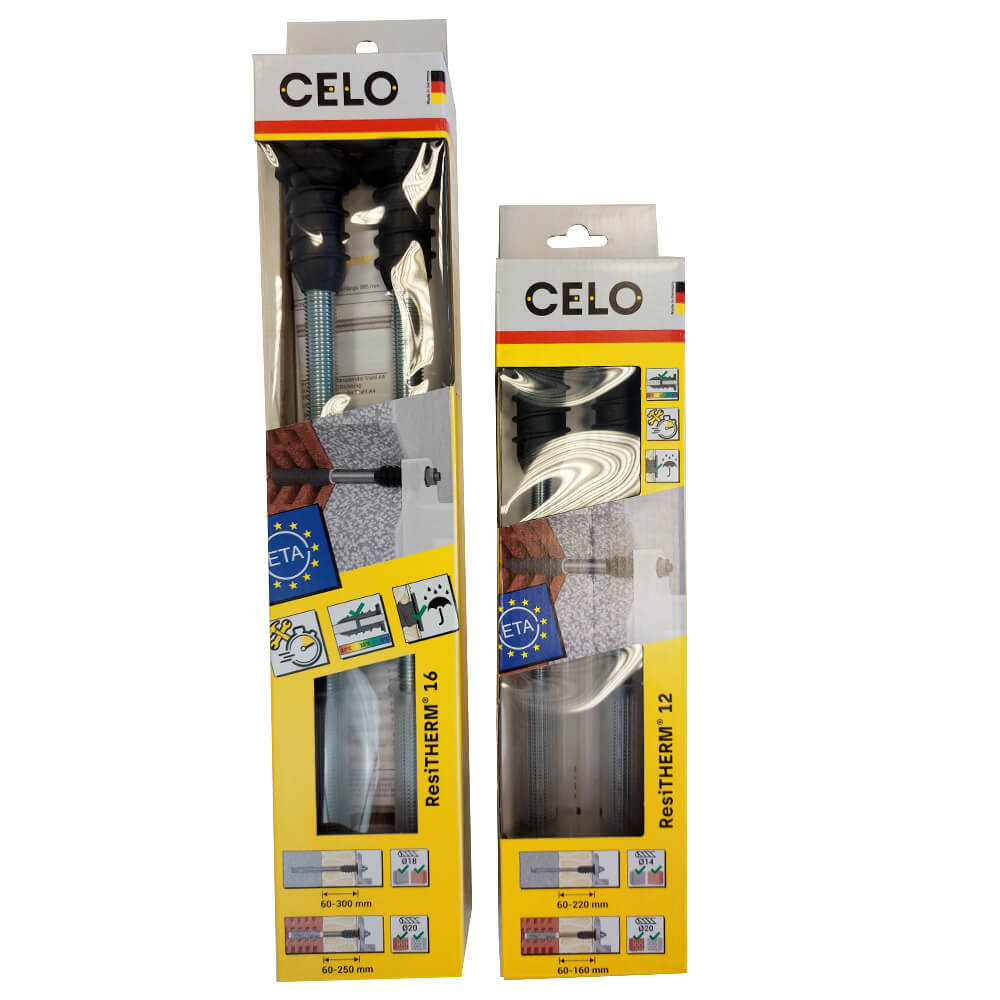

ResiTHERM® 16 + ResiTHERM® 12 - Inhalt der Sets & Varianten
ResiTHERM® 12 ist wie ResiTHERM® 16
• ETA-zugelassen
• schlagregendicht gemäß DIN EN 1027
• und schnell zu montieren.

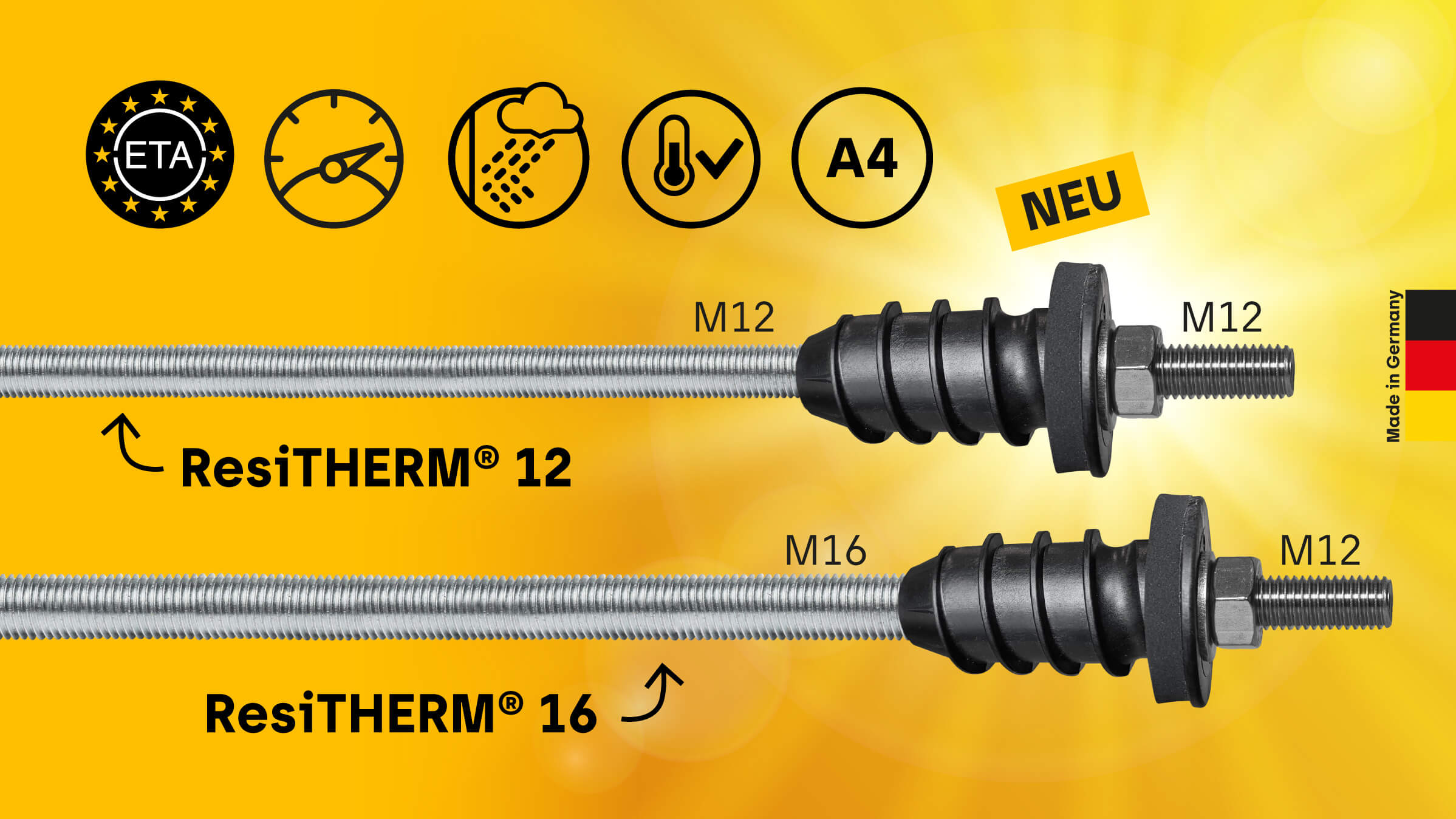

Die beiden Innovationsprodukte unterscheiden sich durch den Durchmesser der in der Wand liegenden Gewindestange - M12 bei ResiTHERM® 12 im Gegensatz zur größeren Gewindestange M16 bei ResiTHERM® 16.
Inhalt

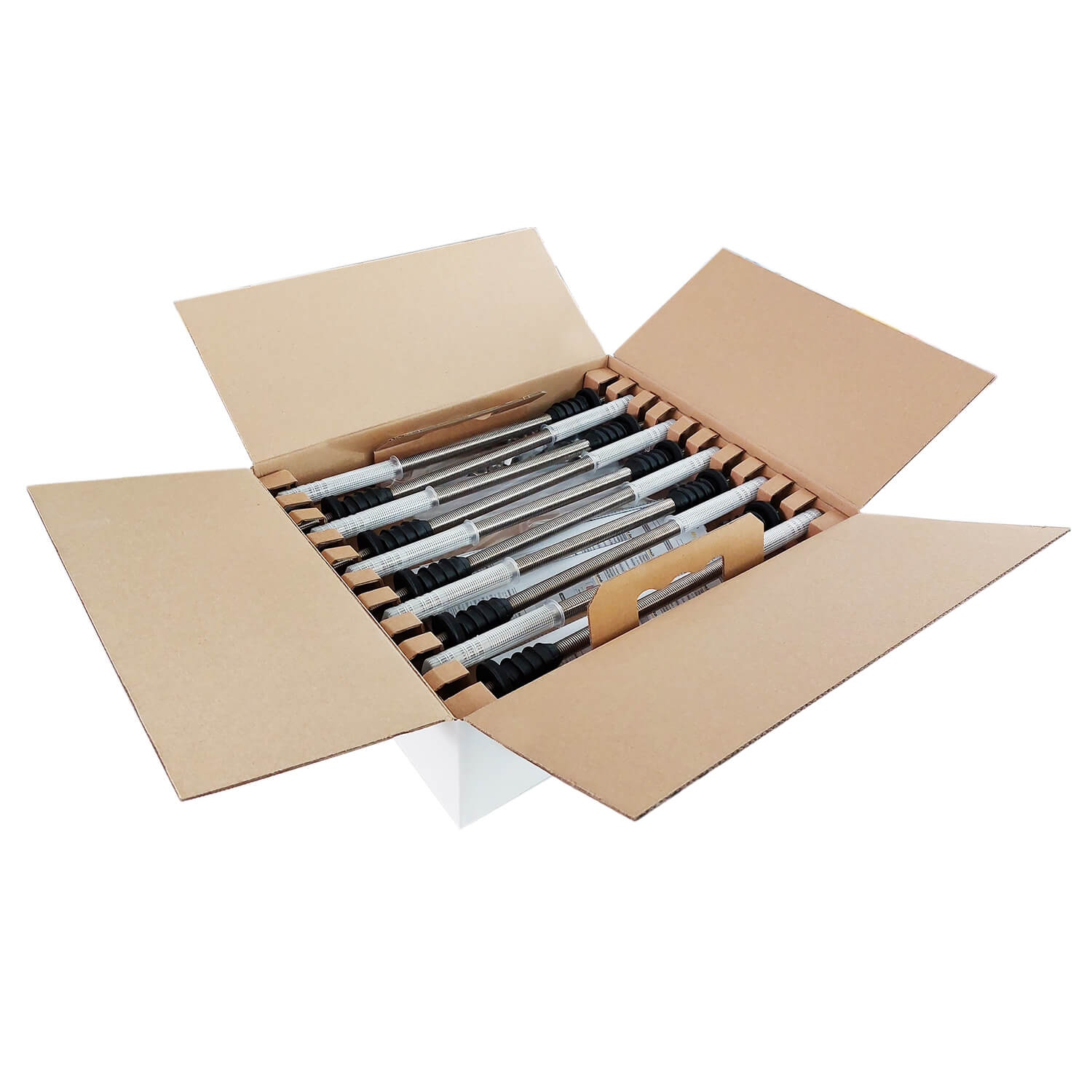

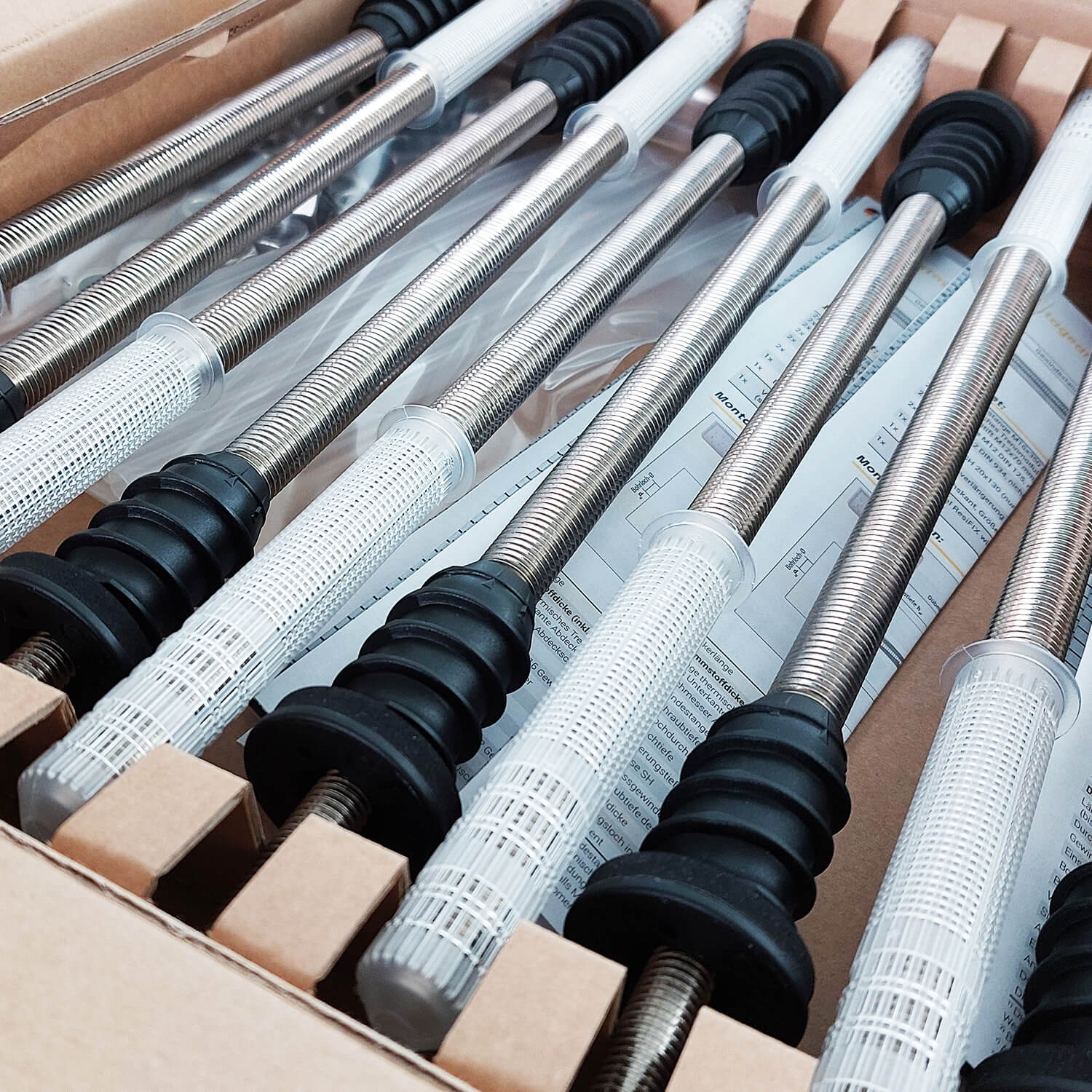

ResiTHERM® 16 und ResiTHERM® 12 sind in zwei einfach zu handhabenden Sets zu je 2 oder im Großpack zu je 20 Stück erhältlich.

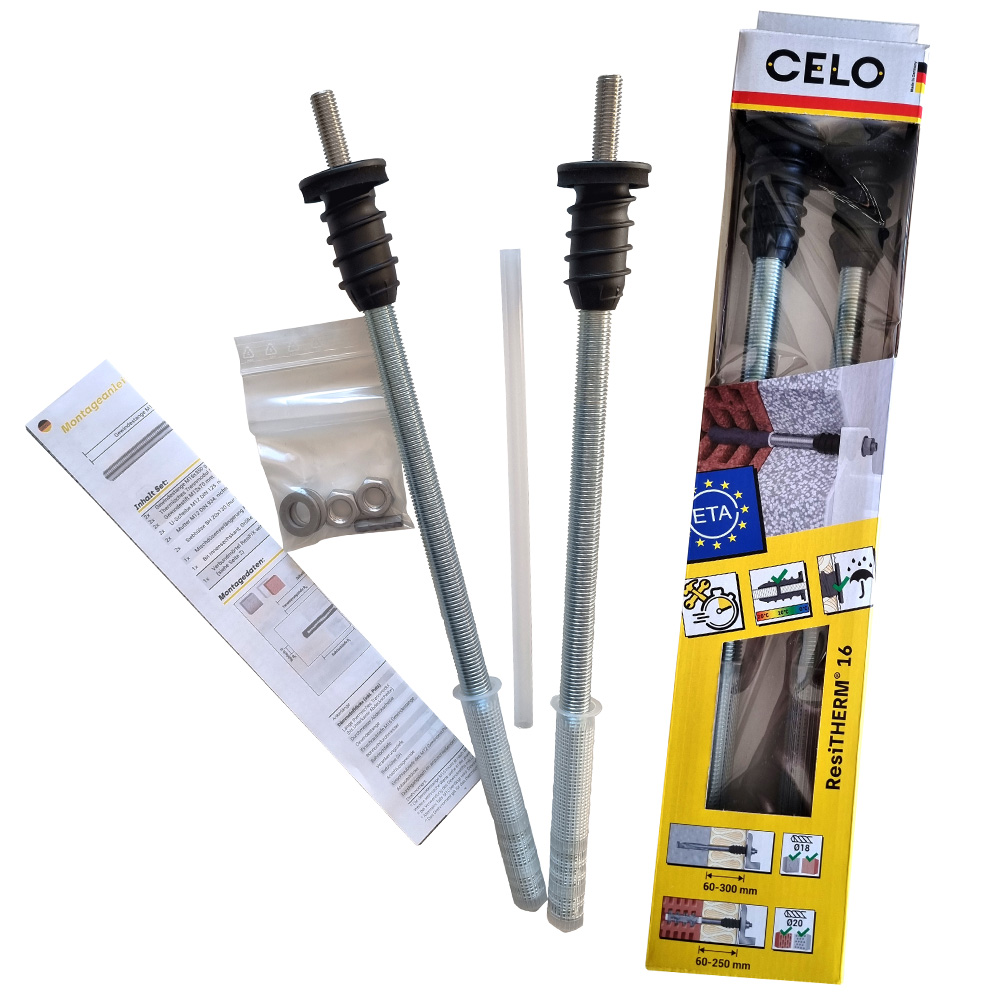

Ein 2er-Set ResiTHERM® 16 enthält:
- 2x ResiTHERM® 16, thermisches Trennmodul M16 / M12
bei ResiTHERM® 12 stattdessen: 2x ResiTHERM® 12, thermisches Trennmodul M12 / M12 - 2x Gewindestange M16, DIN 976, galvanisch verzinkt, Stahlqualität 8.8
bei ResiTHERM® 12 stattdessen: 2x Gewindestange M12 - 2x Gewindestift M12x70, DIN 913, nichtrostender Stahl A4
- 2x Sechskant-Mutter M12, DIN 934, nichtrostender Stahl A4
- 2x Unterlegscheibe für M12, DIN 125, nichtrostender Stahl A4
- 1x Innensechskant-Bit, 1/4 Inch, Größe 6
- 1x Mischdüsenverlängerung 245 mm
- 2x Kunststoff-Siebhülse SH 20x130 mm
- 1x Montageanleitung
Zur Installation wird der Injektionsmörtel ResiFIX benötigt (siehe folgenden Abschnitt Zubehör)
ResiTHERM® 16 und 12 sind in zwei Ausführungen verfügbar:
verzinkt oder Edelstahl
Während die außenliegenden Metallteile stets aus rostfreiem Stahl A4 bestehen, unterscheidet sich bei den Ausführungen die in der Dämmung und Wand liegenden Gewindestange. Diese ist in galvanisch verzinkt oder rostfreiem Stahl A4 verfügbar.
Inhalt
ResiTHERM® 16 und ResiTHERM® 12 sind in zwei einfach zu handhabenden Sets zu je 2 oder im Großpack zu je 20 Stück erhältlich.
Ein 2er-Set ResiTHERM® 16 enthält:
- 2x ResiTHERM® 16, thermisches Trennmodul M16 / M12
bei ResiTHERM® 12 stattdessen: 2x ResiTHERM® 12, thermisches Trennmodul M12 / M12 - 2x Gewindestange M16, DIN 976, galvanisch verzinkt, Stahlqualität 8.8
bei ResiTHERM® 12 stattdessen: 2x Gewindestange M12 - 2x Gewindestift M12x70, DIN 913, nichtrostender Stahl A4
- 2x Sechskant-Mutter M12, DIN 934, nichtrostender Stahl A4
- 2x Unterlegscheibe für M12, DIN 125, nichtrostender Stahl A4
- 1x Innensechskant-Bit, 1/4 Inch, Größe 6
- 1x Mischdüsenverlängerung 245 mm
- 2x Kunststoff-Siebhülse SH 20x130 mm
- 1x Montageanleitung
Zur Installation wird der Injektionsmörtel ResiFIX benötigt (siehe folgenden Abschnitt Zubehör)
ResiTHERM® 16 und 12 sind in zwei Ausführungen verfügbar:
verzinkt oder Edelstahl
Während die außenliegenden Metallteile stets aus rostfreiem Stahl A4 bestehen, unterscheidet sich bei den Ausführungen die in der Dämmung und Wand liegenden Gewindestange. Diese ist in galvanisch verzinkt oder rostfreiem Stahl A4 verfügbar.
Umfangreiches Zubehör

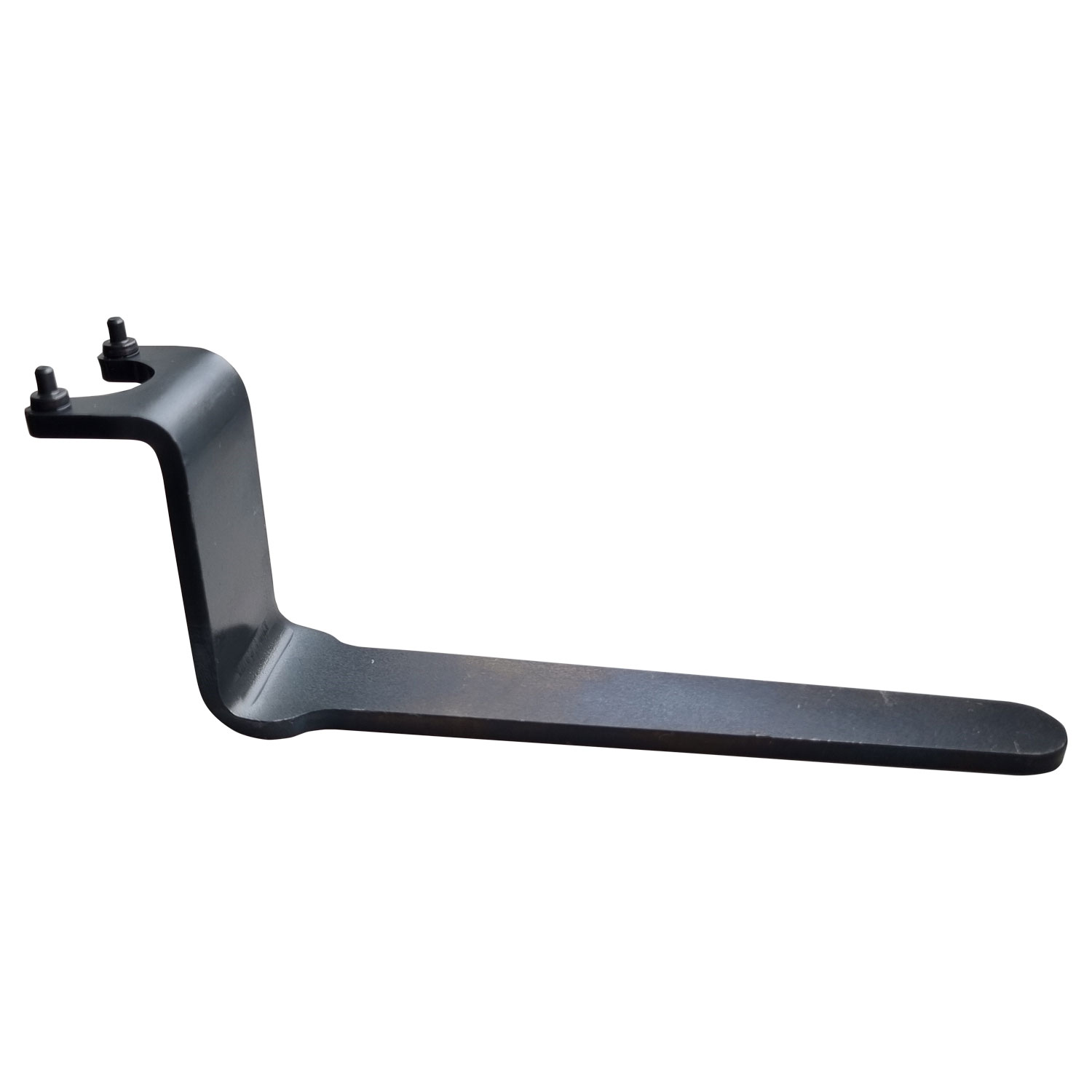

Zweilochmutterndreher, DIN 3116C zur Justierung von ResiTHERM® 16

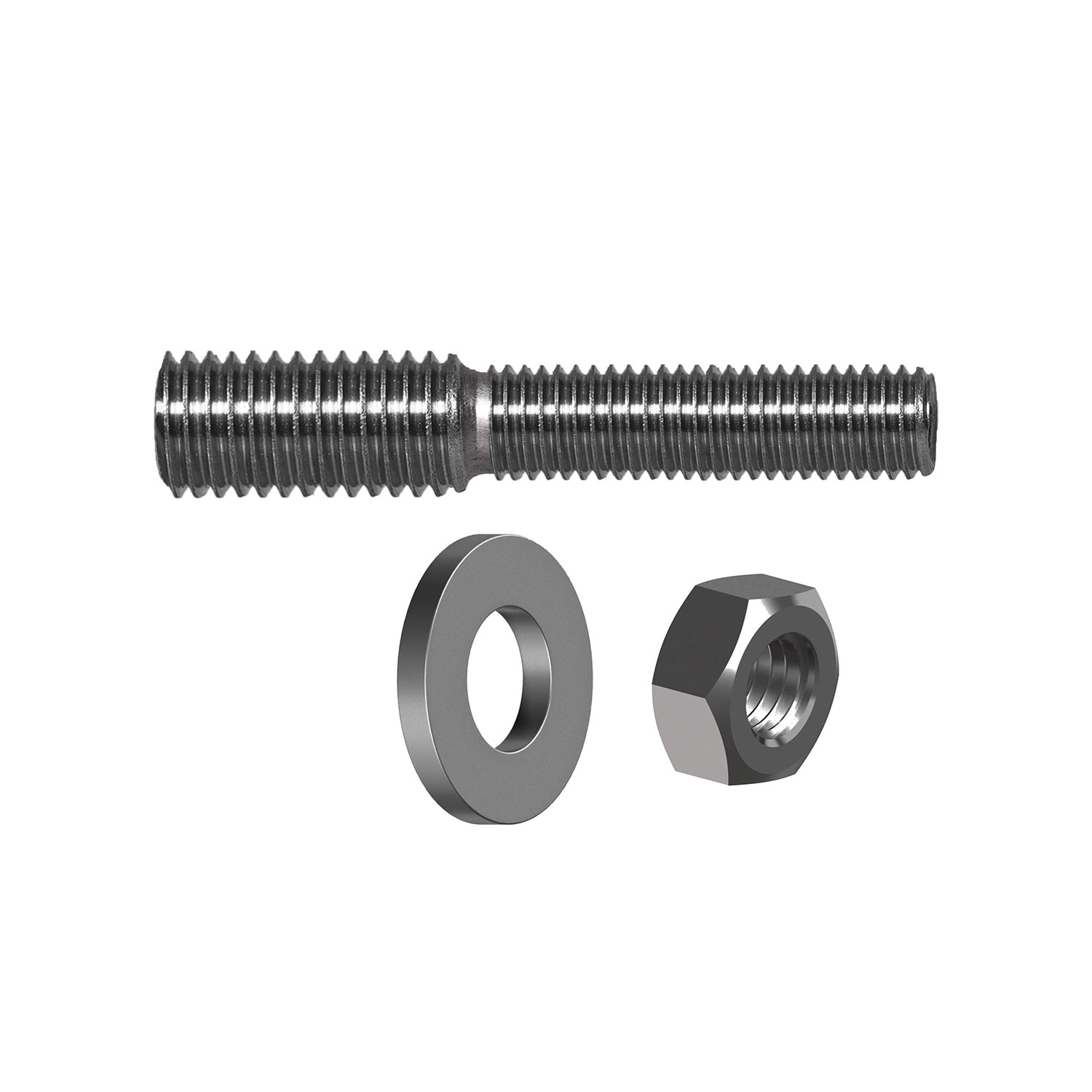

Gewindestiftadapter M12/M10, nichtrostender Stahl A4 inkl. M10 Mutter und Unterlegscheibe

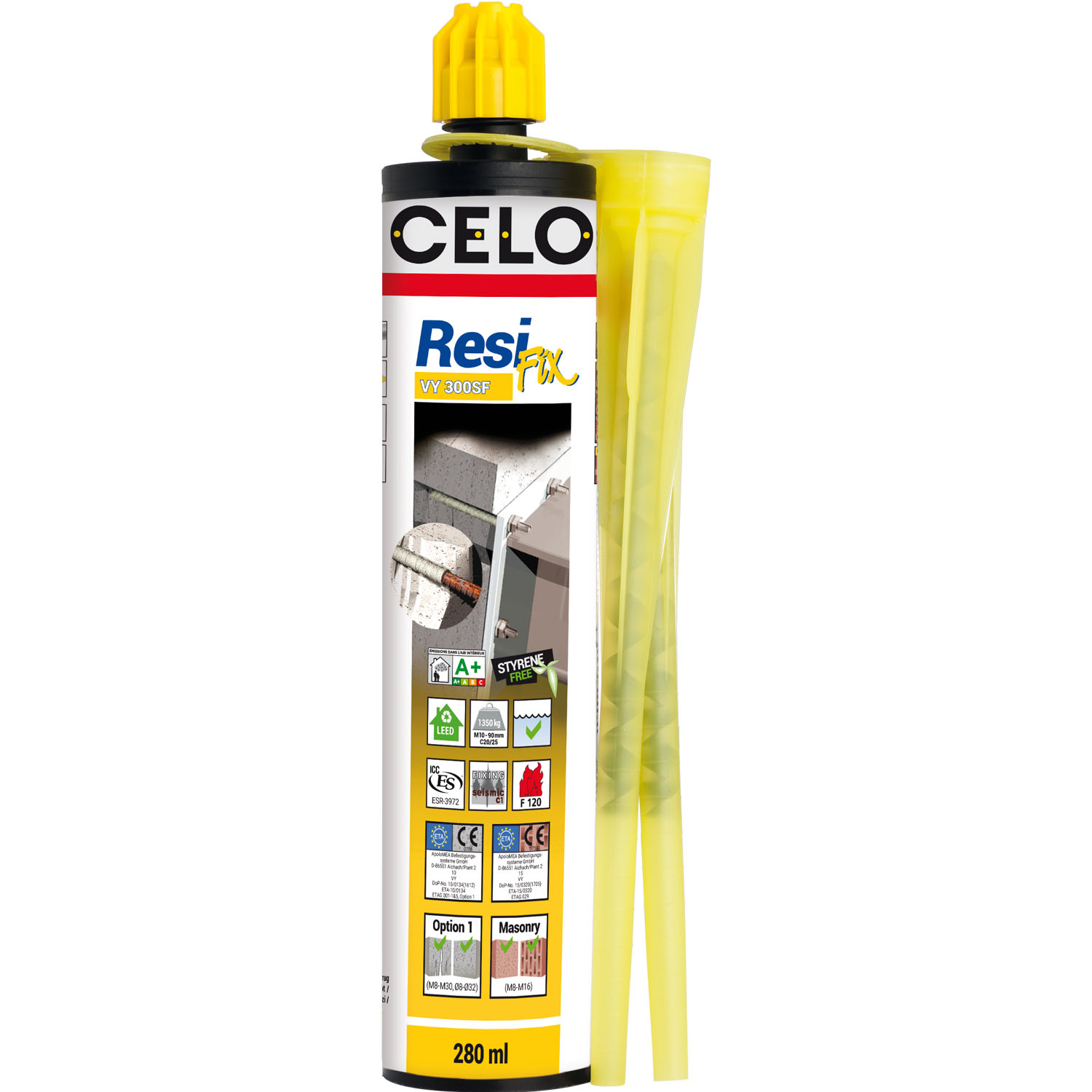

Injektionsmörtel ResiFIX Vinylester VYSF (styrolfrei)

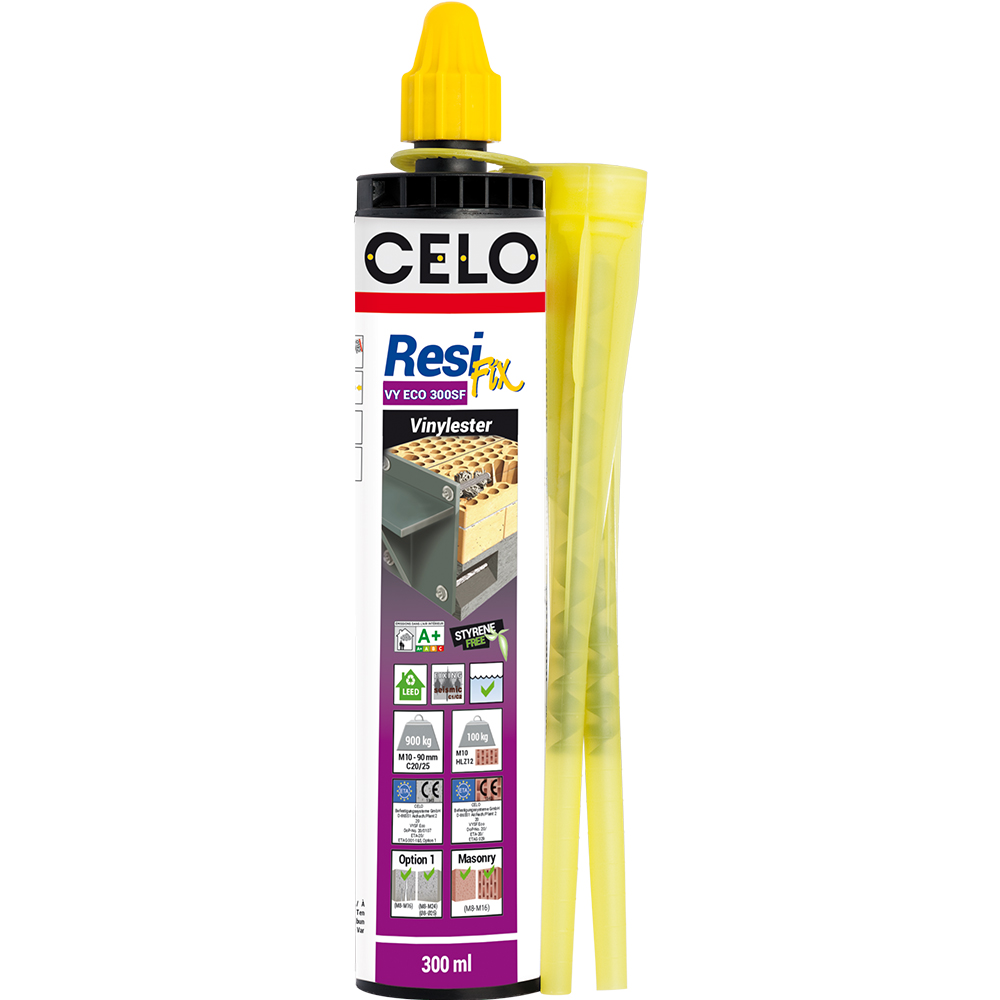

Injektionsmörtel ResiFIX Vinylester VY ECO SF (styrolfrei)
Injektionsmörtel ResiFIX Polyester PYSF (styrolfrei)
Zweiloch-Mutterndreher, DIN 3116C zur Justierung von ResiTHERM® 16
Gewindestift-Adapter M12/M10, nichtrostender Stahl A4 inkl M10 Mutter und Unterlegscheibe
Injektionsmörtel ResiFIX Vinylester VYSF (styrolfrei)
Injektionsmörtel ResiFIX Vinylester VY ECO SF (styrolfrei)
Wärmebrücken vermeiden und Heizkosten sparen?
Wenn an bestimmten Stellen Wärme aus der Gebäudehülle verloren geht, spricht man von Wärmebrücken oder Kältebrücken. Zu solchen Wärmeverlusten kann es u.a. kommen, wenn Markisen, Briefkästen, Hausnummern usw. nachträglich an der Außendämmung angebracht werden, da sie die Dämmung an der Befestigungsstelle unterbrechen und Kälte eindringen lassen.
Das kann sich negativ auf den Geldbeutel, die Gesundheit und sogar die Bausubstanz auswirken. Erfahren Sie hier, warum die Vermeidung einer Wärmebrücke - bzw. die Gewährleistung einer thermischen Trennung - wichtig ist und wie Sie mit den richtigen Befestigungslösungen Heizkosten sparen und die Energieeffizienz Ihres Gebäudes erhalten können:
CELO ist Ihr Spezialist für Dämmstoffbefestigungen
Jahre Erfahrung in Entwicklung, Herstellung und Vertrieb technischer Befestigungslösungen
unterschiedliche Befestigungslösungen für die gedämmte Fassade, für leichte und schwere Lasten
Länder weltweit werden erfolgreich mit unseren Produkten beliefert
kompetente Mitarbeiter, die Ihnen mit hervorragenden Produkten und Dienstleistungen zur Seite stehen
Jahre Erfahrung in Entwicklung, Herstellung und Vertrieb technischer Befestigungslösungen
unterschiedliche Befestigungslösungen für die gedämmte Fassade, für leichte und schwere Lasten
Länder weltweit werden erfolgreich mit unseren Produkten beliefert
kompetente Mitarbeiter, die Ihnen mit hervorragenden Produkten und Dienstleistungen zur Seite stehen
Haben Sie Fragen rund um die thermisch getrennte Befestigung in WDVS (Wärmedämmverbundsystem)? Unser technischer Beratungsservice berät Sie umfassend bei Fragen rund um Ihren Anwendungsfall.
Kontaktieren Sie uns per Telefon oder hier über unser Kontaktformular.
Überzeugen Sie sich selbst
Geehrt mit dem German Design Award
ResiTHERM® ist ausgezeichnet für exzellentes Produktdesign, um schwere Lasten an gedämmten Fassaden noch schneller und gleichzeitig schlagregendicht zu montieren.
So bewerten Kunden die Innovation ResiTHERM®
"Bessere Leistung im Vergleich zu allen bestehenden Befestigungslösungen an gedämmten Fassaden!" - Kundenstimmen, Rezensionen und Bewertungen zum Abstandsmontagesystem ResiTHERM® 16 & 12
Erklär-Flyer herunterladen
Was ist ein Abstandsmontage-System? Erfahren Sie, wie Sie mit ResiTHERM® Wärmebrücken vermeiden und vieles mehr!
Live-Produktvorführung vor Ort
Wir führen Ihnen unsere Innovation für die gedämmte Fassade vor Ort auf Ihrer Baustelle oder an Ihrem Firmenstandort inkl. Mitarbeitertraining.
Live auf der Messe erleben
Testen Sie die Innovation ResiTHERM® live auf unseren Messen, Handwerkerfrühstücken und Events!
