Veröffentlichungsdatum: 29.09.2021 | Aktualisierungsdatum: 06.09.2024

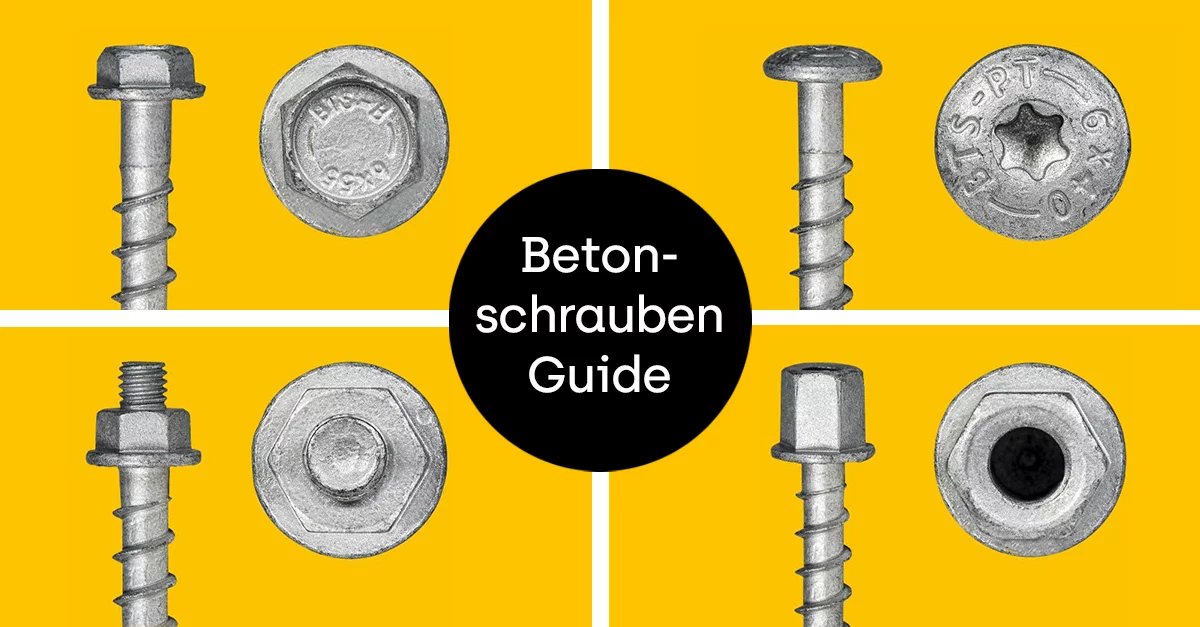

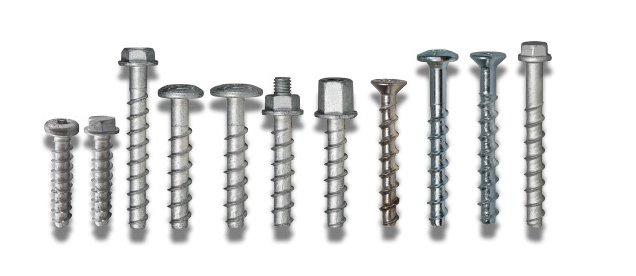

Verschiedene Betonschrauben in Nahaufnahme auf gelbem Hintergrund

1. Definition: Was ist eine Betonschraube?

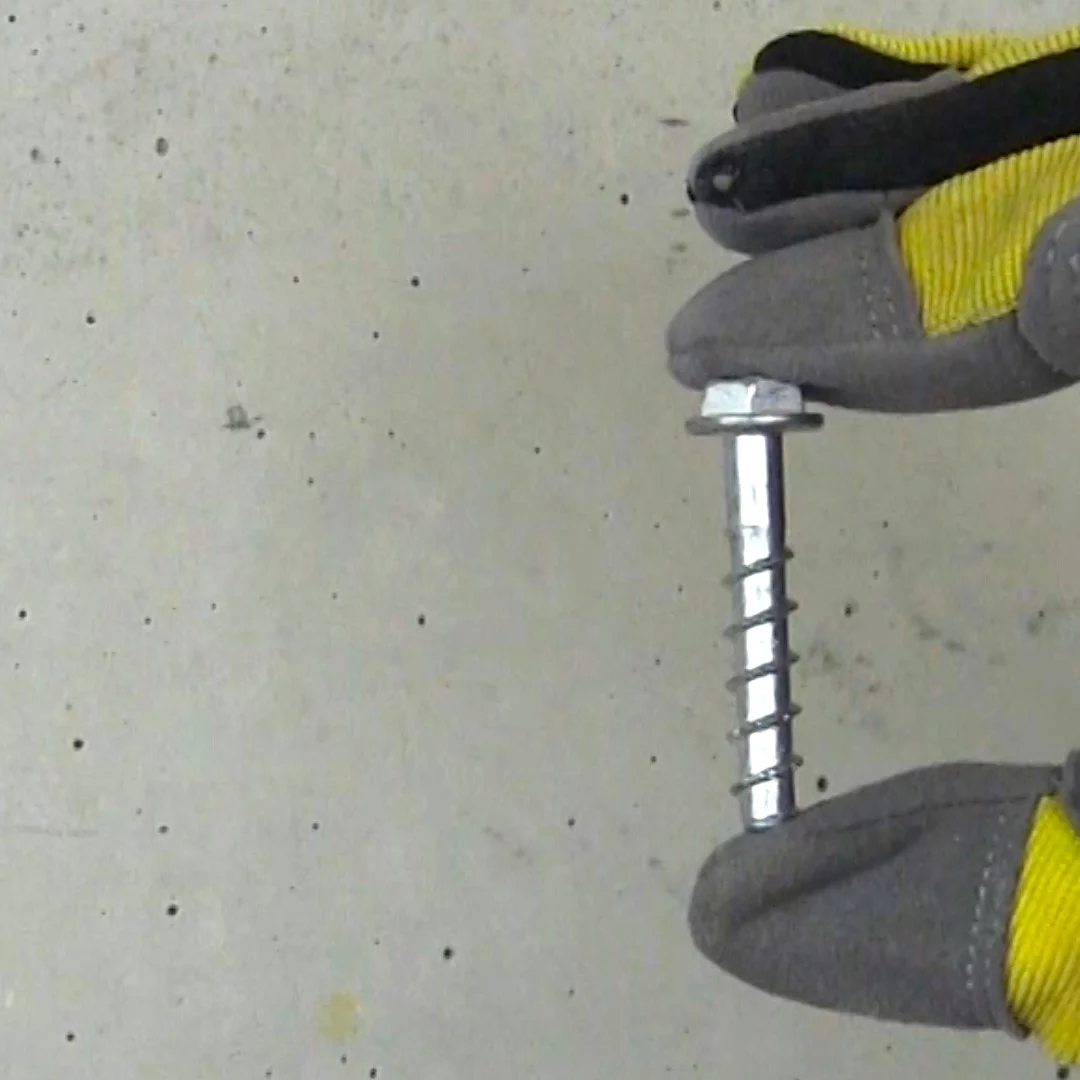

Nahaufnahme einer Betonschraube, die von einer behandschuhten Hand gehalten wird

Genau wie Holzschrauben für Holz, bieten Betonschrauben eine speziell auf den Untergrund abgestimmte schnelle und einfache Möglichkeit, Befestigungen in Beton vorzunehmen und gleichzeitig starke Lastwerte zu erzielen. Betonschrauben bieten eine einfache Installationsmethode, da sie in den Beton eingeschraubt werden und im Gegensatz zu anderen traditionellen Installationsmethoden nicht eingehämmert werden müssen. Sie müssen lediglich ein Loch bohren, dieses reinigen und die Schraube eindrehen.

Die Schrauben haben ein gezahntes Gewinde, das sich beim Einschrauben in den Beton schneidet und für eine feste und sichere Verankerung sorgt.

2. Hauptanwendungen: Wann sind Betonschrauben zu verwenden?

Betonschraube, die zur Befestigung einer Metallkonstruktion an einer Betondecke verwendet wird

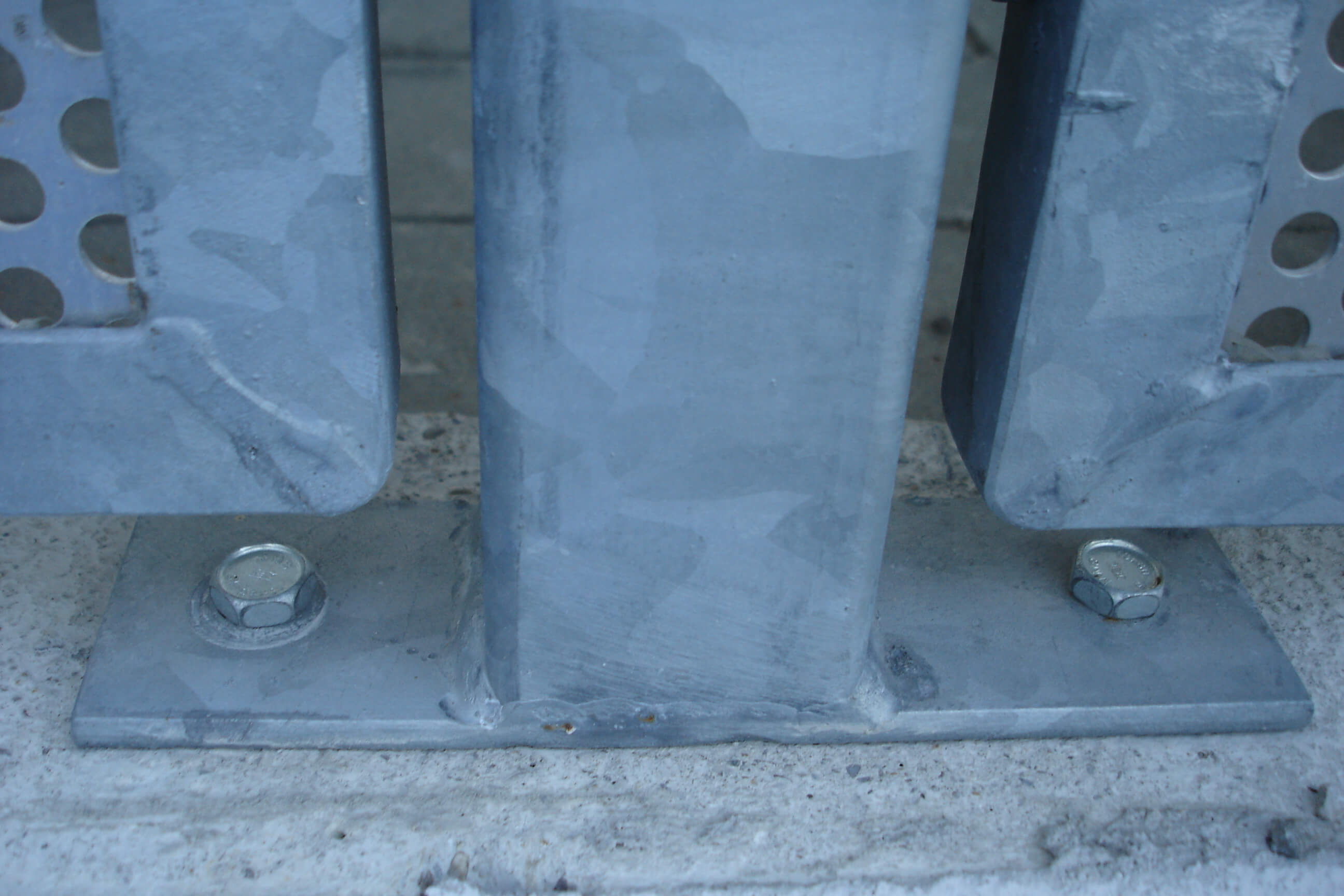

Betonschraube, die zur Befestigung eines Metallgeländers an einem Betonboden verwendet wird

Betonschrauben werden in der Regel für Schwerlastanwendungen eingesetzt. Die meisten Betonschrauben verfügen über eine Reihe von Zulassungen und Zertifikaten, wie z. B. ETA (was das bedeutet erfahren Sie hier), einschließlich Feuerwiderstandsprüfungen und seismische Zulassungen und sind für viele verschiedene Anwendungen und entweder für gerissenem oder ungerissenen Beton geeignet.

Typische Anwendungen für Betonschrauben:

• Lüftungsanlagen
• Sanitärinstallationen
• Elektroinstallationen
• Schienenbefestigung
• Kabelkanäle
• Befestigung von Stahlkonstruktionen
• Geländer und Stützen
• Zäune
• Schellen

3. Montage: Einbau von Betonschrauben in nur drei Schritten

Die Montage mit Betonschrauben ist eine sehr einfache und schnelle Möglichkeit, in nur 3 Schritten an Beton zu befestigen.

Schritt 1: Bohrloch erstellen

Schritt 1: Bohrloch erstellen

Schritt 2: Bohrloch reinigen

Schritt 2: Bohrloch reinigen

Schritt 3: Einschrauben

Schritt 3: Einschrauben

Obwohl der Montageprozess einfach ist, ist es wichtig, die Montage ordnungsgemäße durchzuführen. Bei ETA zugelassenen Betonschrauben ist eine Installation gemäß der ETA zu gewährleisten. Dazu gehört, dass das Bohrloch immer gereinigt werden muss, das richtige Drehmoment verwendet und die Schraube nicht zu fest angezogen wird.

Die Montagevideos für unsere beliebtesten Betonschrauben zeigen Ihnen den Installationsprozess und mögliche Anwendungen Schritt für Schritt.

4. Kopftypen: Welche Betonschraube ist für meine Anwendung geeignet?

Es gibt eine große Auswahl an Betonschrauben mit unterschiedlichen Schraubenköpfen, die für verschiedene Anwendungen ausgelegt und in verschiedenen Größen und Materialien erhältlich sind. Nachfolgend sehen Sie die wichtigsten verfügbaren Kopftypen für verschiedene Anwendungen:

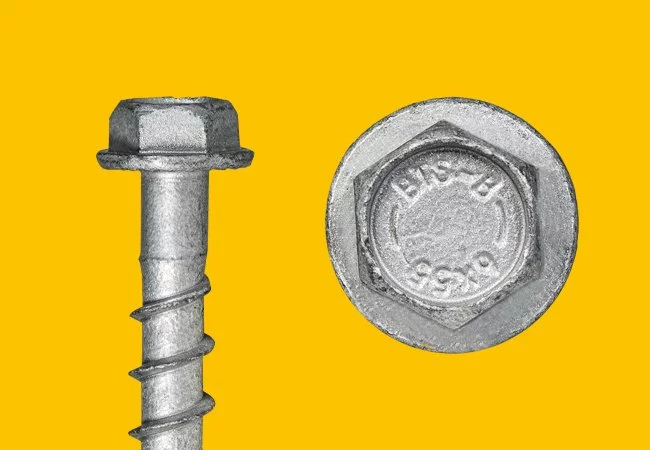

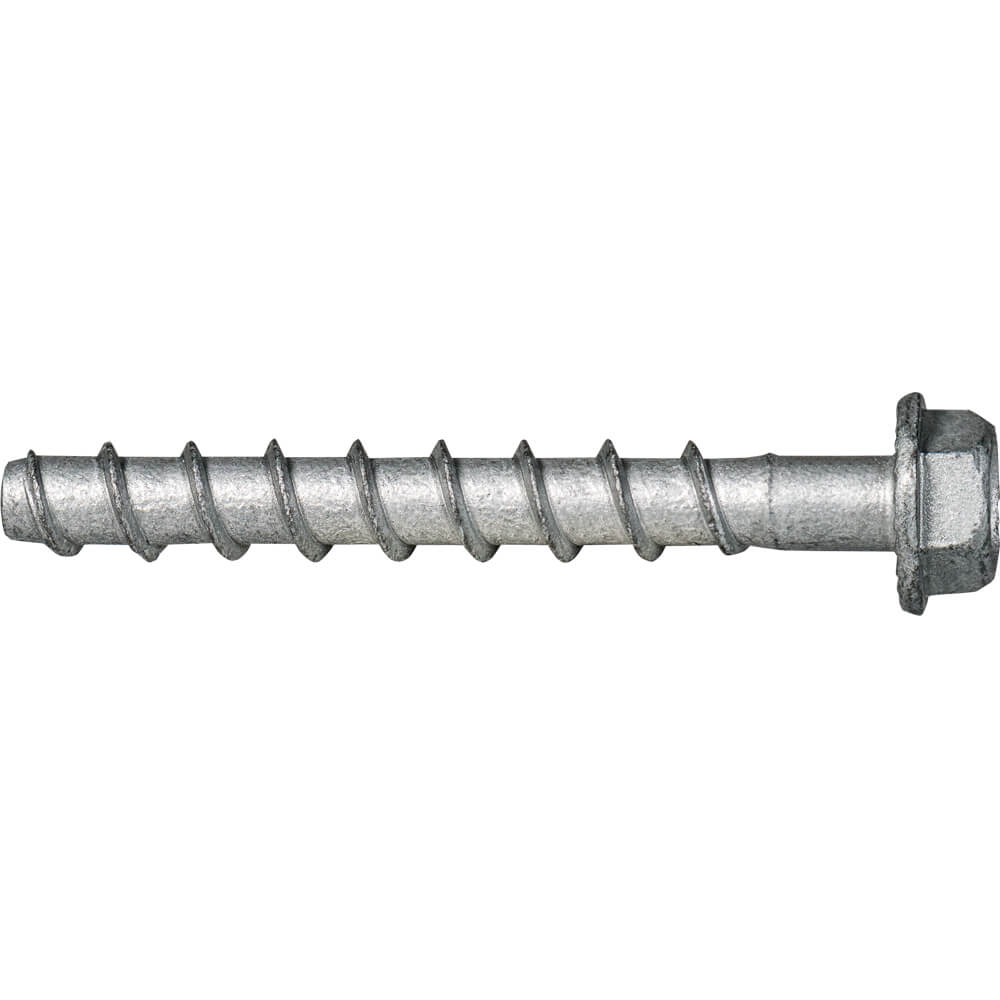

CELO Betonschraube BTS6 Sechskantkopf​

Sechskantkopf

Die Sechskantschrauben besitzen eine integrierte Unterlegscheibe und eignen sich für Anwendungen, bei denen der Kopf der Schraube auf der Oberfläche des zu befestigenden Gegenstands aufliegen kann. Der Kopf ermöglicht ein leichteres Eindrehen und Anziehen der Schraube.

Anwendungen:

- Geländer
- Metallprofile

Beispiel-Produkt:
Betonschraube BTSB

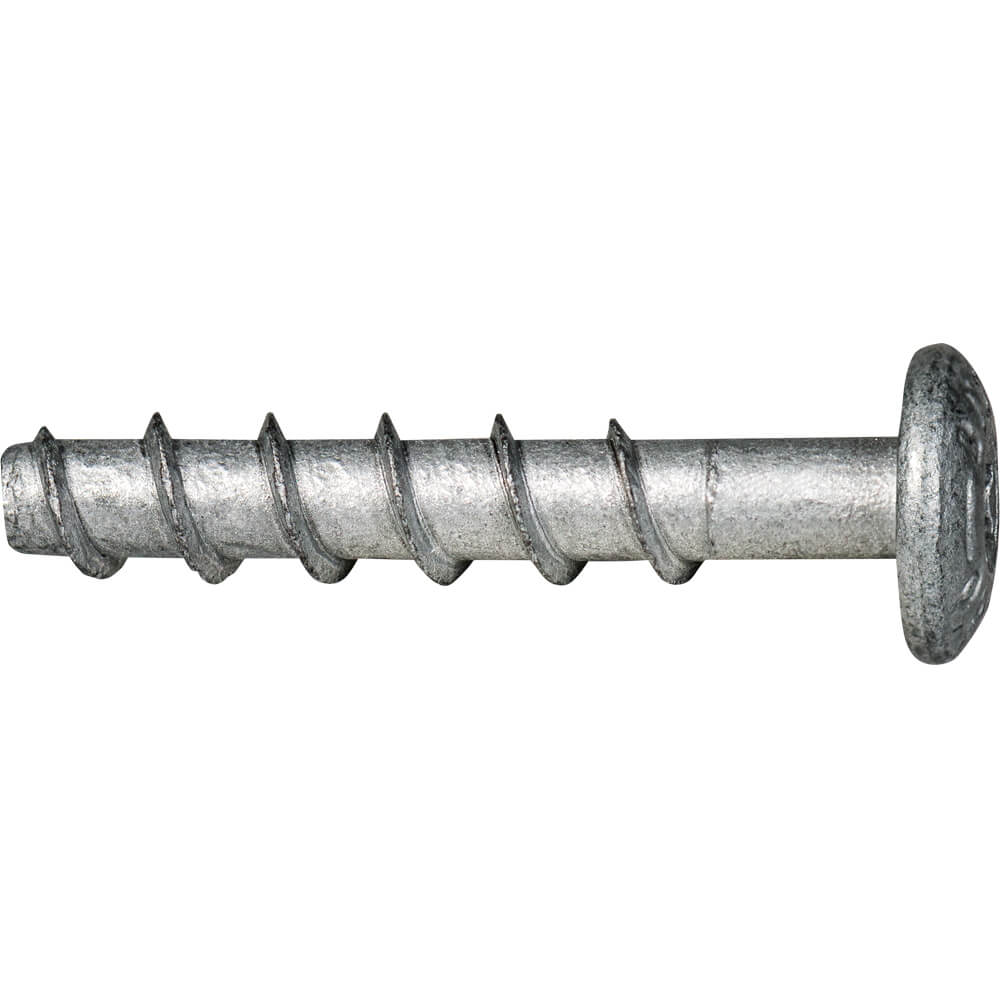

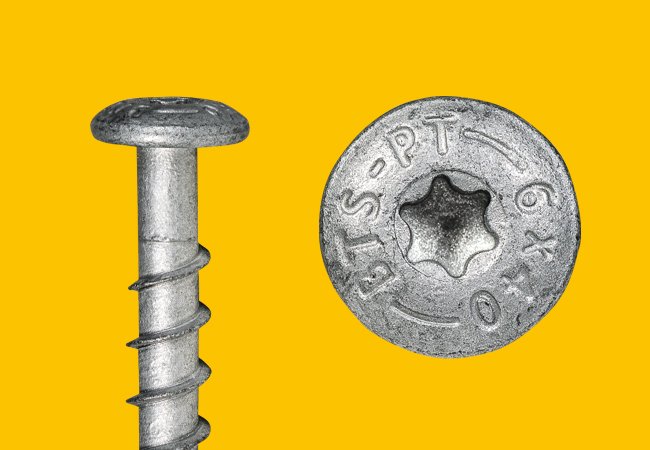

CELO Betonschraube BTS6 Linsenkopf​

Linsenkopf

Das Design des Flachkopfes bzw. Linsenkopfes ermöglicht eine vergrößerte Auflagefläche an der Befestigungsanwendung und kann bei einer Vielzahl von Anwendungen eingesetzt werden. Sein flacherer Kopf bedeutet, dass die Kraft beim Anziehen im Vergleich zum Sechskantkopf geringer ist.

Anwendungen

- Geländer
- Kabelkanäle

Beispiel-Produkt:
Betonschraube BTS6 PT Linsenkopf

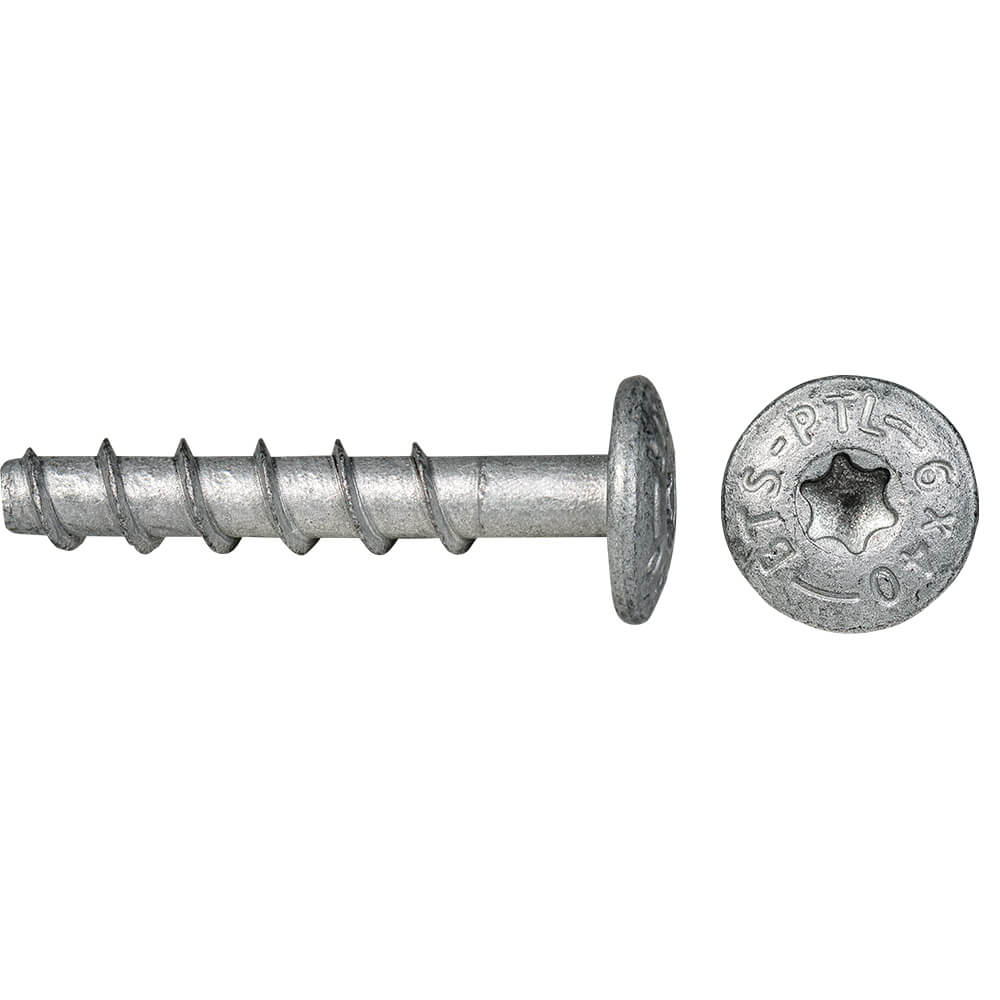

Betonschraube BTS6 PTL Linsenkopf groß

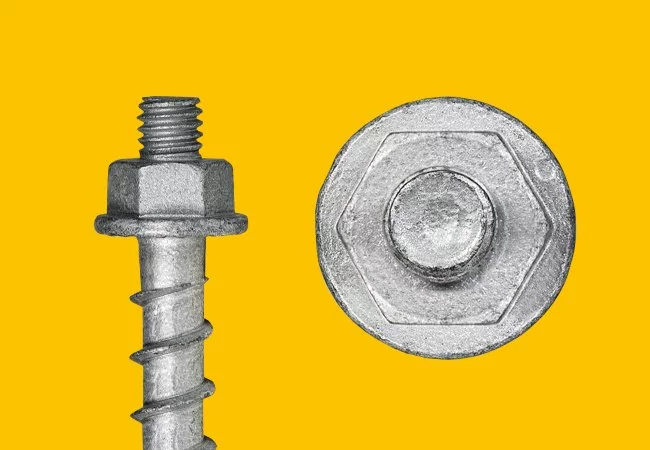

CELO Betonschraube BTS6 mit Sechkantkopf und Anschlussgewinde​

Sechskantkopf mit Anschlussgewinde

Das Anschlussgewinde ermöglicht eine direkte Installation des Anbauteils und ist einfach zu installieren, was die Installationszeit insbesondere bei Überkopfinstallationen reduziert.

Anwendungen

- Rohrschellen
- Schienen
- Kabelkanäle

Beispiel-Produkt:
Betonschraube BTS6 E
Betonschraube BTS6 E mit langem Gewinde

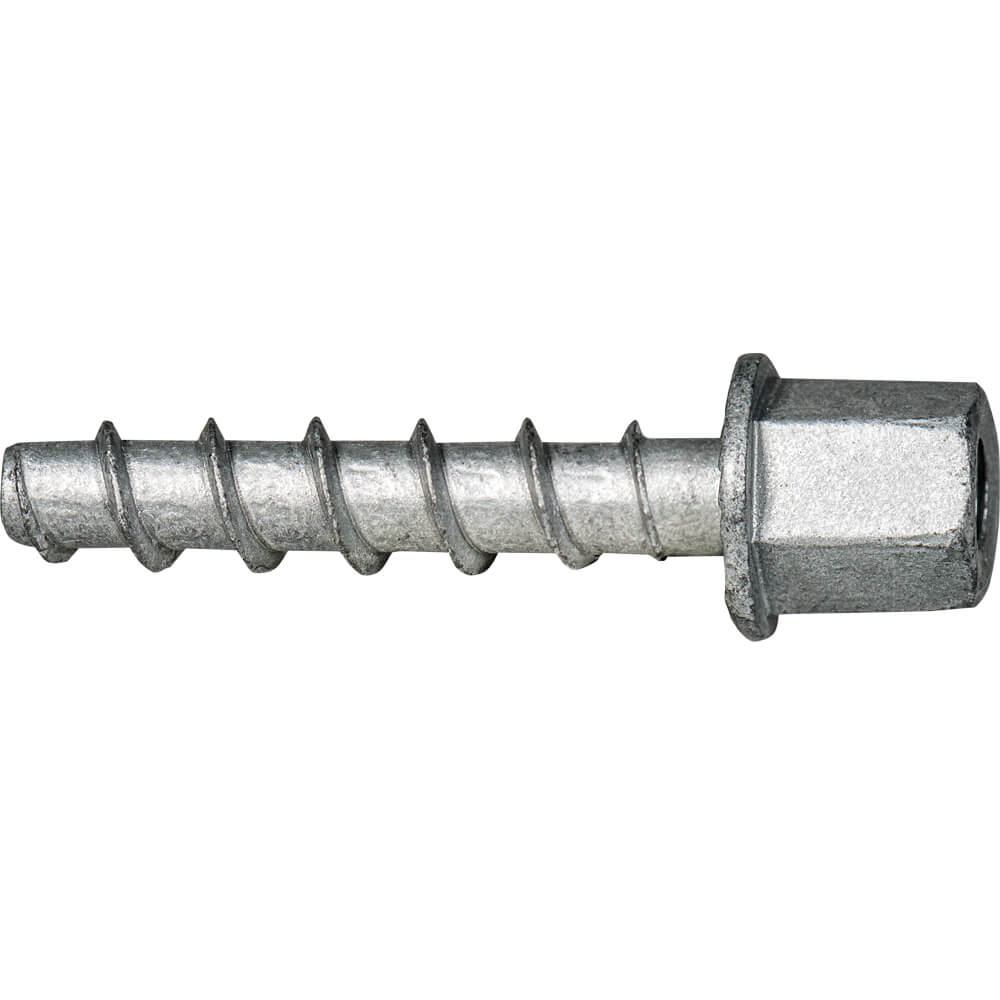

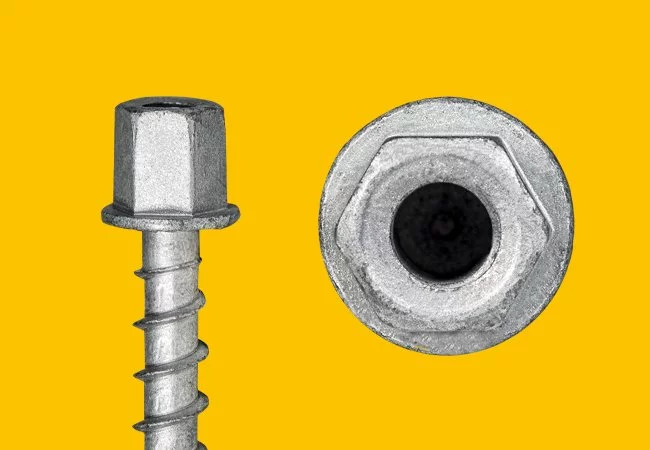

CELO Betonschraube BTS6 Sechskantkopf​ mit Innengewinde

Sechskantkopf mit Innengewinde

Betonschrauben mit Innengewinde sind eine schnelle Alternative zum Einschlagdübel und eignen sich perfekt für Deckeninstallationen und ermöglichen eine direkte Montage der Anwendung.

Anwendungen:

- Rohrschellen
- Schienen
- Kabelkanäle

Beispiel-Produkt:
Betonschraube BTS6 H

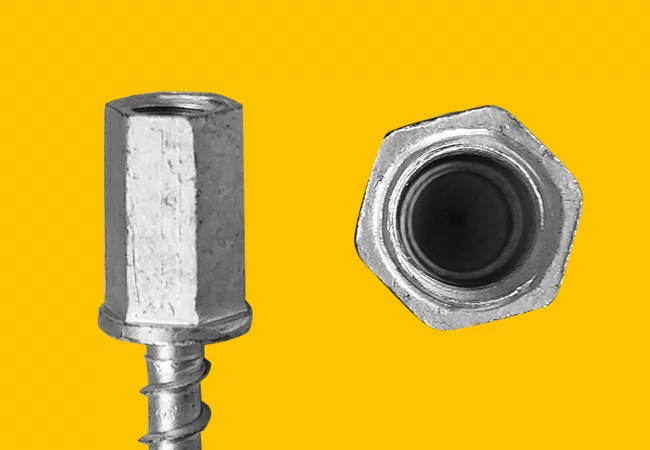

CELO Betonschraube BTS6 Sechskantkopf​ mit Innengewinde

Sechskantkopf mit doppeltem Innengewinde M8/M10

Betonschrauben mit doppeltem Innengewinde sind noch vielseitiger für Abhängungen an Betondecken oder Spannbetonhohlplatten einsetzbar.

Anwendungen:

- Rohrtrassen
- Einzelrohrabhängung
- abgehängten Montageschienen für die Gebäudetechnik

Beispiel-Produkt:
Betonschraube BTS6 H M8/M10

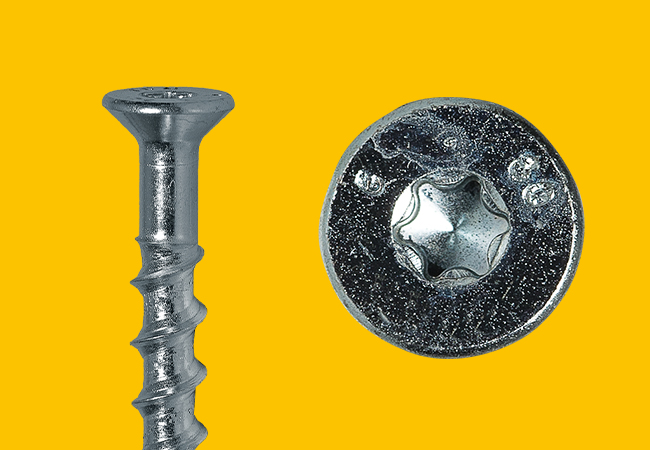

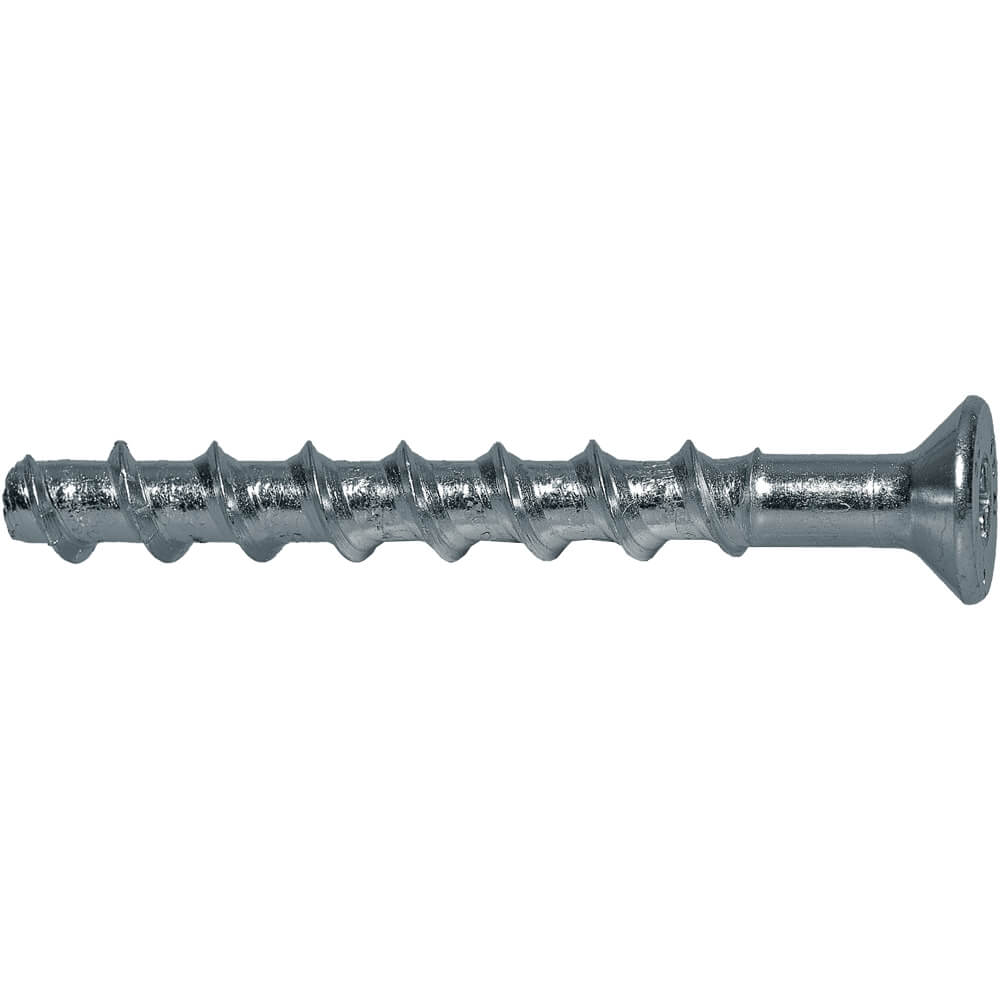

CELO Betonschraube BTS6 Senkbund​

Senkbund

Betonschrauben in Senkbund-Ausführung können bündig im Anbauteil versenkt und mit einem handelsüblichen TX-Bit schnell montiert werden. Galvanisch verzinkt oder für die Außenanwendung in rostfreiem Edelstahl A4.

Anwendungen

- Schienen
- Metallprofile

Beispiel-Produkt:
Betonschraube BTS ST

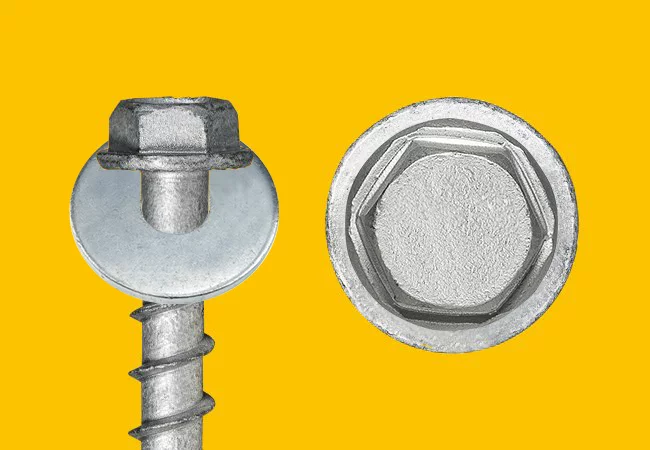

CELO Betonschraube BTS6 Sechskantkopf​ inkl. Unterlegscheibe DIN 440

Sechskantkopf inkl. Unterlegscheibe DIN 440

Die Kombination aus Sechskant-Betonschraube und Unterlegscheibe DIN 440 ermöglicht das Befestigen von Holzkonstruktionen an Beton. Die Unterlegscheibe sorgt dafür, dass der Druck sich besser auf das Holz verteilt und die Schraube sich nicht im Holz eingräbt.

Anwendungen:

- Holzbalken
- Hochbelasteten Holzkonstruktionen

Beispiel-Produkt:

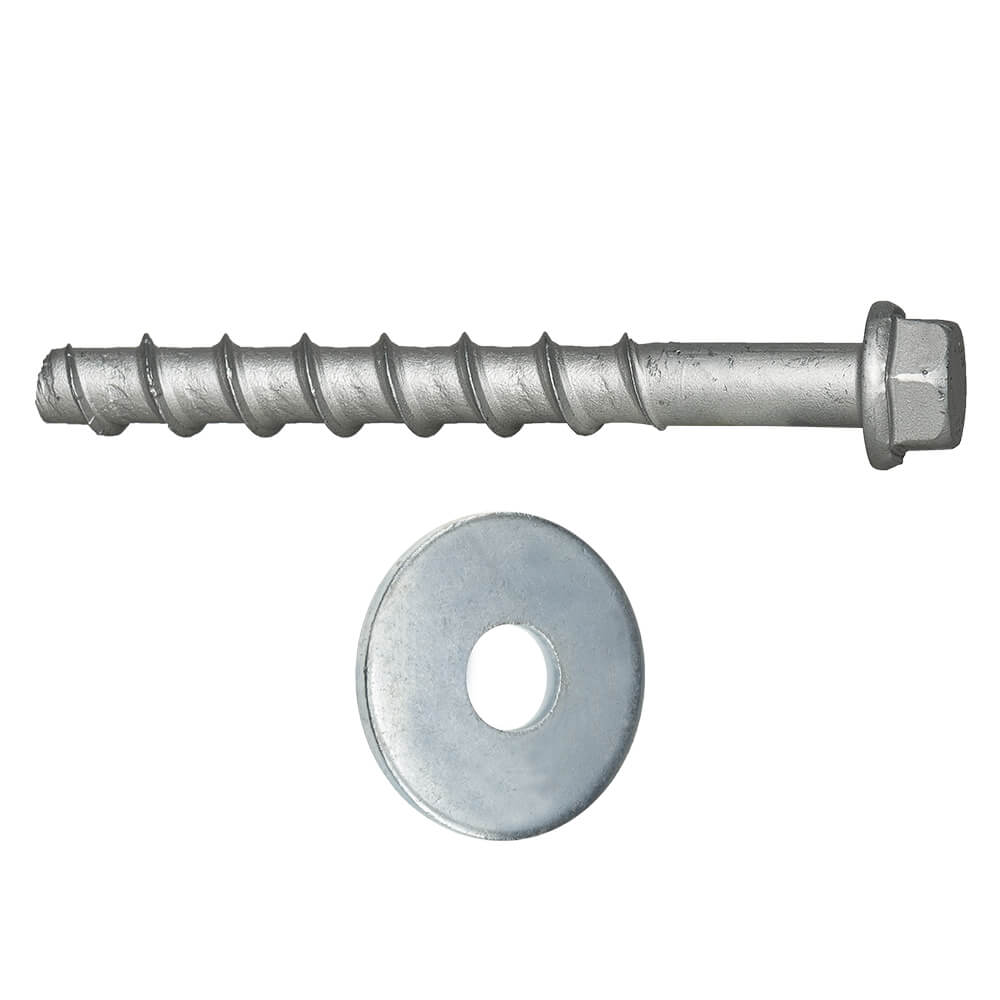

Betonschraube BTSB DIN 440

5. Sortiment: Welche Betonschrauben bietet Ihnen CELO?

CELO bietet eine breite Palette an Betonschrauben für Bohrlochdurchmesser von 5-14 mm für viele verschiedene Anwendungen. Die meisten Schrauben in unserem BTS-Sortiment wurden einer Vielzahl von Tests unterzogen und sind ETA-zugelassen, einschließlich der Feuerwiderstandswerte, und erfüllen somit die hohen Qualitäts- und Sicherheitsanforderungen des europäischen Marktes. Einige Schrauben sind auch zur Verankerung unter seismischen Einwirkungen bzw. in Erdbebengebieten geeignet. Bitte prüfen Sie die technischen Daten der einzelnen Schrauben.

Nachstehend finden Sie einen kurzen Überblick über unsere verschiedenen Produktkategorien. Um die gesamte Produktpalette zu sehen, laden Sie bitte unseren Katalog und die Broschüren herunter.

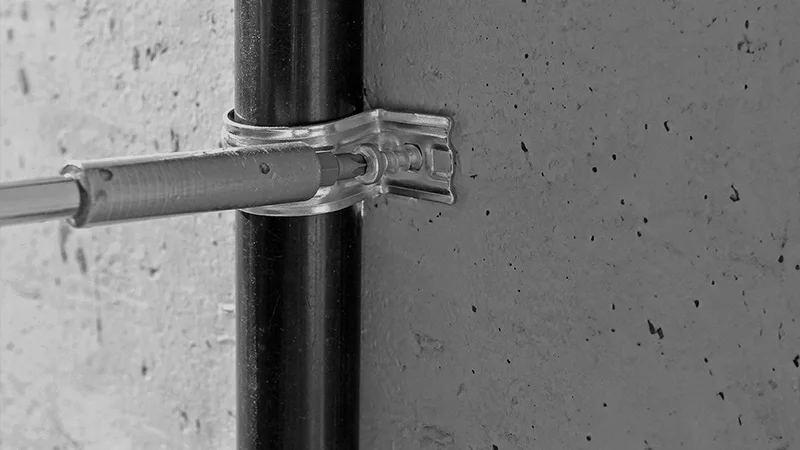

Betonschraube BTS4 zur Befestigung eines Rohres an einer Betonwand

Betonschraube BTS4

• Gebrauchsfertiges Set inkl. passendem SDS-Bohrer Ø4 mm
• Schnelle Alternative zu Kunststoffdübeln, insbesondere bei Anwendungen mit Brandschutzanforderungen
• Zeit- und Kostenersparnis Für eine schnelle Montage muss lediglich ein kleines Loch Ø4 gebohrt werden
• Innovativen Gewindegeometrie, manuelle Installation ohne Akkuschrauber möglich
• Vielseitig, auch für die Installation von Direktbefestigungszubehör geeignet
• Sehr hohe Lastwerte von 60 kg im ungerissenen Beton (Sicherheitsfaktor 4)

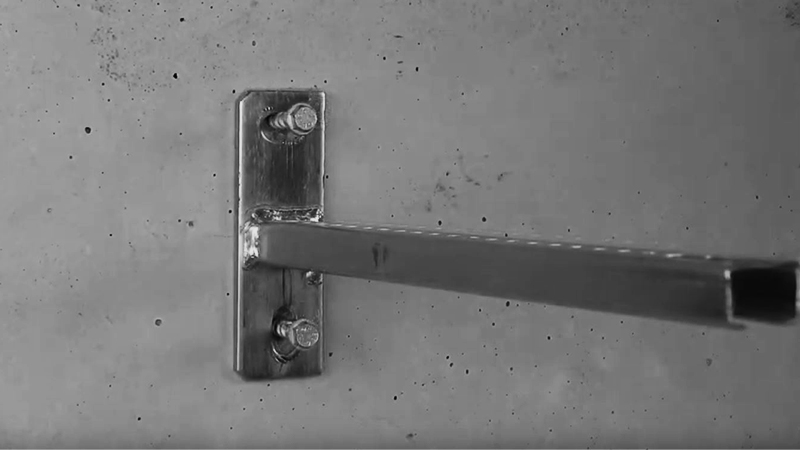

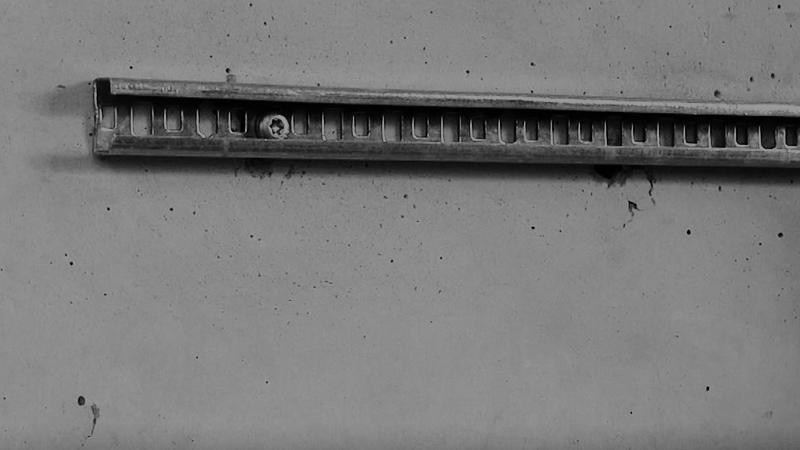

Betonschraube BTS5 zur Befestigung einer Metallschiene an einer Betonwand

Betonschraube BTS5

• Die BTS5 erfordert nur ein kleines Bohrloch und hat eine geringe Setztiefe, was Ihnen Zeit bei der Montage spart.
• Sie hält Lasten von bis zu 80 kg in ungerissenem Beton und ist zinklamellenbeschichtet.

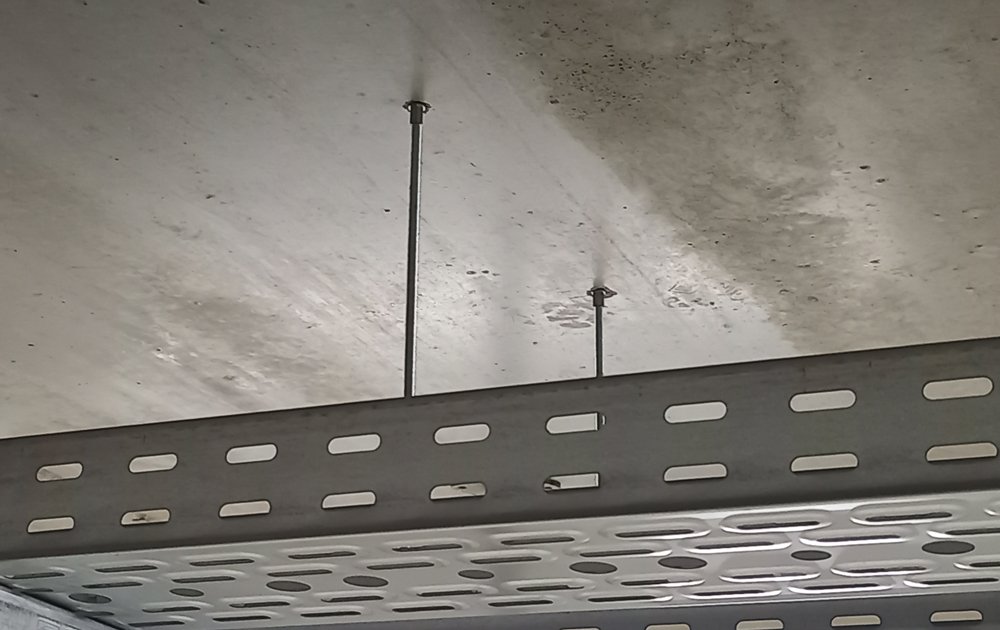

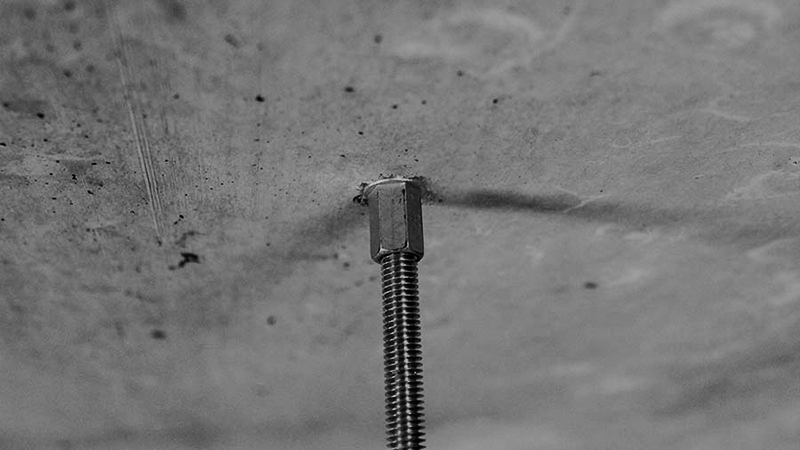

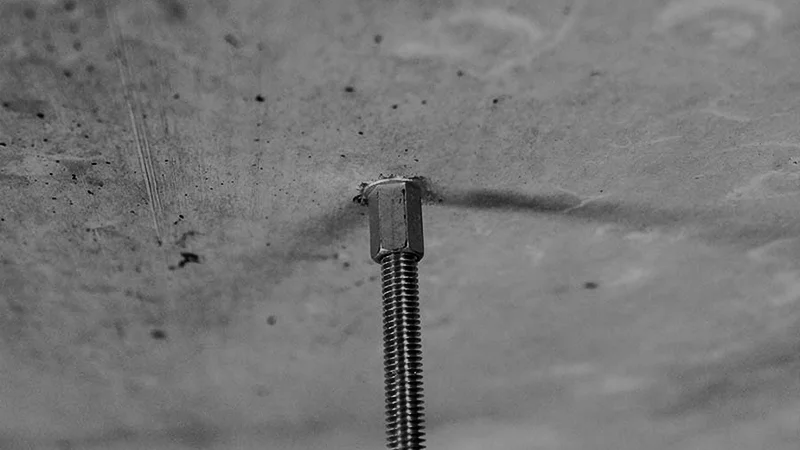

Betonschraube BTS6 zur Befestigung eines Gewindes an einer Betondecke

Betonschraube BTS6

mit vielfältigen Kopfformen

• Verschiedenen Kopfformen
• Für eine Vielzahl an Installationen im mittleren Lastbereich geeignet
• Für Spannbeton-hohlplatten geeignet
• Der Spezialadapter ermöglicht eine schnelle Montage

Betonschraube BTS zur Befestigung einer Schwerlastanwendung an Beton

Betonschraube BTS

• Geeignet für die Schwerlastanwendung
• Bis zu 3 Setztiefen
• Zinklamellen-beschichtung und nichtrostender Stahl A4
• Option 1 ETA-zugelassen für gerissenen Beton
• Zwei Kopftypen
• Erhältlich mit großer Scheibe für den Holzbau

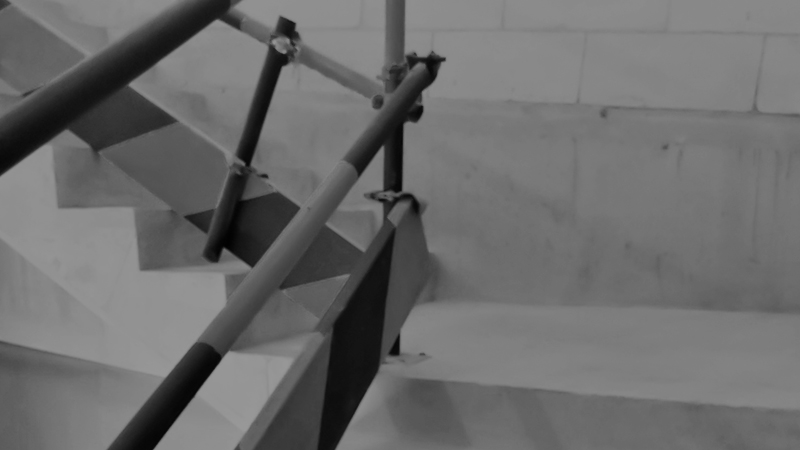

Betonschraube BTS M

• Konzipiert für den temporären Einsatz auf Baustellen.
• Die BTS M kann mehrmals wiederverwendet werden. Dabei zeigt die Prüfhülse an, wie oft die Schraube wiederverwendet werden kann.

6. FAQs zu Betonschrauben

Zum Bohren in Beton wird ein Bohrhammer bzw. das Bohren mit Schlag empfohlen. Durch die Schlagbewegung wird der Beton zerkleinert, während die Rotation des Bohrers das Loch erzeugt.

Betonschrauben werden auch als Betonanker oder Schraubanker bezeichnet und zählen zu den Metallankern, in den USA werden sie oft unter dem Markennamen Tapcon-Schrauben geführt.

Betonschrauben sind eine schnelle und einfache Art der Befestigung in Beton, da sie nicht wie andere Befestigungsmittel eingehämmert werden müssen. Sie brauchen nur ein Loch zu bohren, es zu säubern und die Schraube einzuschrauben, wozu wir einen Drehmomentschlüssel empfehlen.

Die Bohrlochtiefe und der Bohrlochdurchmesser hängen von der Größe der verwendeten Betonschraube ab. Bitte ziehen Sie die Datenblätter der einzelnen Produkte zur Rate, insbesondere wenn es sich um eine ETA-zugelassene Betonschraube halten. Auf der Produktseite finden Sie diese Dokumente im Reiter Downloads für das ausgewählte Produkt.

Hier gelangen Sie zur Übersicht der ETA-Bewertungen.

Alle Betonschrauben können bei Bedarf entfernt werden. Das ist perfekt, wenn sich ein Bauprojekt ändert und Befestigungen versetzt werden müssen. Die BTS M für temporäre Baustelleneinrichtungen kann sogar wiederverwendet werden.

Wenn Sie nicht sicher sind, welche Schraube für Ihre individuelle Anwendung am besten geeignet ist, steht Ihnen unser spezialisiertes technisches Team mit Rat und Tat zur Seite.

Nutzen Sie unser Kontaktformular oder kontaktieren Sie unseren Kundenservice unter der Telefonnummer
+49 8251 90 485 0

Montag - Donnerstag: 07:30 - 17:00 Uhr

Freitag: 07:30 - 14:00 Uhr

Wir widmen uns Ihrer Anfrage schnellstmöglich!

Nein. Betonschrauben werden direkt in das vorgebohrte und gereinigte Bohrloch geschraubt.
